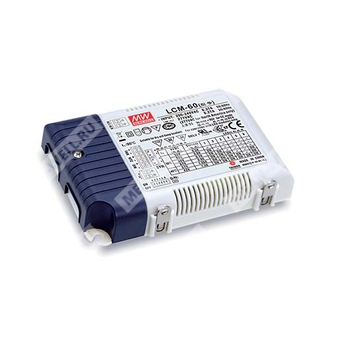

LCM-60

LCM-60 - многоступенчатый светодиодный AC/DC драйвер постоянного тока мощностью 60 Вт для питания LED-нагрузок с выбором тока DIP-переключателями.

Назначение

LCM-60 представляет собой светодиодный источник питания постоянного тока с изолированным выходом, предназначенный для систем внутреннего освещения, офисного освещения, архитектурной подсветки и светодиодных панелей. Устройство работает от сети переменного или постоянного тока, поддерживает несколько фиксированных уровней выходного тока, выбираемых DIP-переключателями, и оснащено функциями диммирования, синхронизации нескольких источников и вспомогательного низковольтного выхода.

Расшифровка партномера

Исполнения

Особенности

• Выход в режиме стабилизации тока с несколькими уровнями, выбираемыми DIP-переключателями.
• Пластиковый корпус с конструкцией класса II.
• Встроенный активный корректор коэффициента мощности.
• Потребляемая мощность в режиме ожидания менее 1 Вт.
• Функции: диммирование 3 в 1 с выключением по минимальному уровню, вспомогательный DC-выход, синхронизация до 10 устройств.
• Опциональное беспроводное исполнение с интегрированным модулем EnOcean.

Области применения

• Светодиодное внутреннее освещение.
• Светодиодное офисное освещение.
• Светодиодное архитектурное освещение.
• Светодиодные панельные светильники.

Описание

Серия LCM-60 является светодиодным AC/DC драйвером постоянного тока мощностью 60 Вт с возможностью выбора нескольких уровней выходного тока DIP-переключателями. Устройство работает в диапазоне 180...295 В AC и обеспечивает различные уровни тока в диапазоне от 500 мА до 1400 мА. Благодаря КПД до 92% и безвентиляторному исполнению драйвер способен работать при температуре корпуса от минус 30 до плюс 90 °C в условиях естественной конвекции. Драйвер оснащен функциями диммирования и синхронизации, что обеспечивает гибкость проектирования светодиодных осветительных систем.

Параметры выхода

Таблица установки тока DIP-переключателями

Параметры входа

Защита и функциональные возможности

Условия эксплуатации и окружающая среда

Безопасность и электромагнитная совместимость

Надежность, габариты и упаковка

Диммирование

Реализована функция диммирования 3 в 1. Регулирование постоянного выходного тока выполняется одним из трех способов между выводами DIM+ и DIM-:

• аналоговым сигналом 0...10 В DC;
• ШИМ-сигналом амплитудой 10 В с частотой 100 Гц...3 кГц;
• резистивным способом.

Для опционального исполнения EO диммирование 3 в 1 осуществляется через выводы SYNC+ и SYNC- разъемов CN100 или CN101.

Рекомендуется непосредственное подключение к светодиодной нагрузке. Использование совместно с дополнительными драйверами не рекомендуется.

Ток, выдаваемый драйвером в цепь диммирования, составляет 100 мкА, типовое значение.

Минимальный уровень диммирования составляет около 6%, при этом выходной ток в диапазоне 0...6% не нормируется. Выходной ток может быть снижен до 0% при входе диммирования около 0 кОм или 0 В DC, либо при ШИМ-сигнале 10 В со скважностью, соответствующей 0% рабочего цикла.

При выполнении диммирования не следует активировать функцию температурной компенсации.

Синхронизация

Перед синхронизацией все устройства должны быть установлены на 100% уровень диммирования, что соответствует заводской установке. Для исполнения EO ведущим устройством должен быть EO-вариант, тогда как ведомые могут быть стандартного исполнения. Минимальный диапазон диммирования зависит от настройки диммера.

Температурная компенсация

LCM-60 поддерживает встроенную функцию температурной компенсации. При подключении внешнего датчика температуры на основе NTC-терморезистора между выводами +NTC и -NTC и точкой контроля температуры в светильнике или окружающей среде выходной ток автоматически корректируется в зависимости от измеренной температуры для увеличения ресурса светодиодов.

При отсутствии подключенного NTC-резистора драйвер работает штатно, а выходной ток определяется положением DIP-переключателей.

Для измерений использовались терморезисторы серии THINKING TTC03. При применении терморезисторов других производителей необходимо предварительно проверять температурную характеристику.

При использовании функции температурной компенсации функции диммирования и синхронизации становятся недоступными.

Механические данные и назначения выводов

Корпус: LCM-60A.

Габариты: 123,5 × 81,5 × 23 мм. Допуск на размеры ±1 мм.

Назначение выводов стандартного исполнения

Выводы 1 (+FAN) и 2 (-FAN) клеммы TB3 являются вспомогательным DC-выходом и могут использоваться для питания вентилятора.

Назначение выводов исполнения EO

Беспроводное исполнение EO

Опциональное исполнение EO оснащается встроенным модулем EnOcean. Частота радиоинтерфейса — 868 МГц. В памяти может быть сохранено до 33 беспроводных устройств управления.

Связывание и настройка исполнения EO

Кнопка LRN. Кратковременное нажатие, около 2 секунд, переводит устройство в режим привязки или отвязки. Светильник на выходе LCM начинает переключаться между уровнями 10% и 90%, что указывает на активный режим. Если в течение 30 секунд не принят радиотелеграммный пакет от выключателя, драйвер возвращается в нормальный режим.

Для привязки выключателя необходимо быстро нажать кнопку «I» на выключателе 4 раза. Если выход устанавливается на постоянный уровень 100% на 4 секунды, привязка выполнена успешно. Для отвязки используется та же последовательность действий. Для выхода из режима привязки можно дождаться завершения 30-секундного интервала либо кратковременно нажать кнопку повторно. Для очистки всех связанных выключателей и возврата к заводским установкам кнопку удерживают 10 секунд.

Порядок подключения. Сначала подключают светодиодную нагрузку к драйверу, затем подают сетевое питание. Привязка возможна через кнопку LRN либо через программное обеспечение NAVIGAN с использованием USB-адаптера NWC300. Программное обеспечение позволяет задавать расширенные параметры диммирования.

Поддерживаемые профили EnOcean для EO

Примеры совместимых беспроводных выключателей для EO

Примечания

1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
2. При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать статическую характеристику.
3. Время запуска измеряется при первом холодном пуске. Частые циклы включения и выключения могут приводить к увеличению времени запуска.
4. КПД измеряется при выходе 900 мА / 67 В, установленном DIP-переключателями.
5. Пульсации тока измеряются в диапазоне 60...100% от максимального напряжения при передаче номинальной мощности.
6. Потребляемая мощность в режиме ожидания измеряется при 180...230 В AC.
7. Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Характеристики ЭМС зависят от конкретного монтажа, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для окончательной конструкции.
8. Для соответствия актуальным требованиям ErP для светильников данный драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
9. Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
