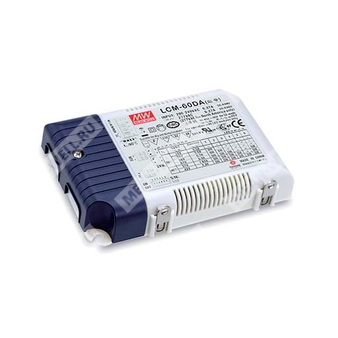

LCM-60DA - светодиодный драйвер постоянного тока 60 Вт с многоуровневой установкой тока, DALI и push-диммированием.
LCM-60DA — AC/DC источник питания для светодиодов в режиме стабилизации тока, предназначенный для питания светодиодных светильников с выбором одного из нескольких уровней выходного тока с помощью DIP-переключателя и поддержкой интерфейса DALI. Серия рассчитана на работу от сети 180…295 В переменного тока, отличается высокой эффективностью, активной коррекцией коэффициента мощности, поддержкой push-диммирования и синхронизации нескольких устройств.
Особенности
- Источник постоянного тока с несколькими уровнями тока, выбираемыми DIP-переключателем.
- Интерфейс DALI с соответствием IEC 62386.
- Поддержка push-диммирования.
- Синхронизация до 10 устройств.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение класса II.
- Потребление в режиме ожидания менее 0,5 Вт.
- Функциональные варианты: базовое исполнение и исполнение AUX.
- Вариант AUX обеспечивает вспомогательный выход постоянного тока 12 В / 50 мА.
- Подходит для аварийного освещения согласно IEC 61347-2-13.
Области применения
- Светодиодное внутреннее освещение.
- Светодиодное офисное освещение.
- Светодиодное коммерческое освещение.
- Светодиодное панельное освещение.
- Промышленное освещение.
Расшифровка партномера
| Обозначение | Расшифровка |
| LCM | Серия светодиодных драйверов MEAN WELL |
| 60 | Номинальная выходная мощность 60 Вт |
| DA | Интерфейс DALI и push-диммирование |
Выход
| Параметр | Значение |
| Выходной ток | 500 мА / 600 мА / 700 мА (заводская установка) / 900 мА / 1050 мА / 1400 мА |
| Номинальная мощность | 60,3 Вт |
| Диапазон выходного напряжения | 2…90 В при 500 мА; 2…90 В при 600 мА; 2…86 В при 700 мА; 2…67 В при 900 мА; 2…57 В при 1050 мА; 2…42 В при 1400 мА |
| Максимальное напряжение холостого хода | 95 В; 73 В |
| Пульсации выходного тока | 5,0% максимум при номинальном токе |
| Точность тока | ±5% |
| Температурный коэффициент тока | ±0,03%/°C (0…50 °C) |
| Стабилизация тока | Режим постоянного тока, токовый лимит с автоматическим восстановлением после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180…295 В переменного тока; 254…392 В постоянного тока |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,975 при 230 В AC; PF ≥ 0,95 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥ 75% |
| Пусковой ток | 20 А, длительность импульса 270 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток потребления | 0,32 А при 230 В AC; 0,27 А при 277 В AC |
| Время установления | 500 мс при 230 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | Ограничение тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Функции
| Параметр | Значение |
| Диммирование | DALI, push-диммирование |
| Синхронизация | До 10 устройств |
| Компенсация температуры | Внешний NTC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -30…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Коэффициент по температуре окружающей среды | Понижение на 3,5 °C / 1000 м для моделей без вентилятора и на 5 °C / 1000 м для моделей с вентилятором при высоте более 2000 м |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 2270,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 193,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (кроме DA2-Type), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимое исполнение, GB19510.14, GB19510.1, BIS IS15885 (кроме DA2-Type), EAC TP TC 004; для DA2-Type подходит для аварийных установок по BS EN/EN61347-2-13 appendix J при AC 200…240 В |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-DA: 1,5 кВ AC; выход-DA: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 40%; BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Габариты и масса
| Параметр | Значение |
| Габаритные размеры | 123,5 × 81,5 × 23 мм |
| Масса | 0,24 кг |
| Упаковка | 54 шт. / 15 кг / 1,12 куб. фута |
Вспомогательный выход
| Параметр | Значение |
| Тип | Только для версии AUX |
| Номинальное напряжение | 12 В DC |
| Допуск напряжения | 11,4…12,6 В |
| Ток | 50 мА |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться понижение допустимой нагрузки; следует учитывать раздел по статической характеристике.
- Время установления измеряется при первом холодном запуске. Повторные включения и выключения могут увеличить это время.
- Эффективность измерена при выходе 900 мА / 67 В, установленном DIP-переключателем.
- Пульсации выходного тока измеряются в диапазоне 60…100% от максимального напряжения при передаче номинальной мощности.
- Потребление в режиме ожидания измерено при 180…230 В AC.
- Драйвер рассматривается как компонент, предназначенный для работы в составе конечного оборудования; производитель конечного оборудования должен повторно квалифицировать ЭМС-директиву на уровне полного изделия.
- Для высоты эксплуатации выше 2000 м применяется температурная дерейтинг-коррекция: 3,5 °C / 1000 м для моделей без вентилятора и 5 °C / 1000 м для моделей с вентилятором.
- Согласно требованиям IEC 62386-101/102 по времени включения питания DALI и прерыванию питания, время установления необходимо измерять с DALI-контроллером, поддерживающим функцию включения питания DALI; иначе для DA2-Type оно будет более 0,5 с.
- Для выполнения требований последнего регламента ErP данный источник питания должен использоваться за выключателем и не должен быть постоянно подключён к сети.
Дополнительные сведения по обозначениям исполнения: Blank-Type — потребление в ожидании менее 0,5 Вт; AUX-Type — потребление в ожидании менее 1,2 Вт и наличие вспомогательного выхода 12 В / 50 мА. Исполнение DA2-Type содержит встроенный интерфейс DALI-2 и push-диммирование; исполнение DA — встроенный интерфейс DALI и push-диммирование.
