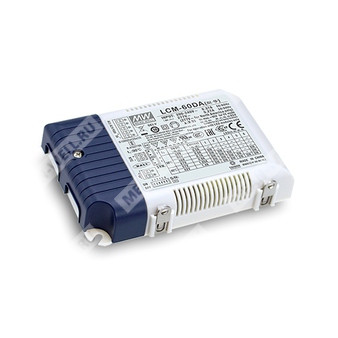

LCM-60DA2 - 60-Вт многорежимный драйвер светодиодов постоянного тока с DALI-2 и push-диммированием.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| LCM | LCM | Серия драйверов светодиодов Mean Well с многоуровневым выходом постоянного тока |
| 60 | 60 | Номинальная мощность 60 Вт |
| DA2 | DA2 | Исполнение с встроенным интерфейсом DALI-2 и функцией push-диммирования |
Назначение и общая характеристика
LCM-60DA2 — это AC/DC драйвер светодиодов с выходом постоянного тока, предназначенный для построения осветительных систем с регулируемой яркостью и выбором уровня тока через DIP-переключатель. Устройство поддерживает интерфейс DALI-2, push-диммирование и синхронизацию нескольких блоков, что делает его пригодным для внутреннего, офисного, коммерческого, панельного и промышленного освещения, а также для аварийного освещения в соответствии с IEC61347-2-13.
Особенности
- Выход в режиме постоянного тока с несколькими уровнями, выбираемыми DIP-переключателем.
- Интерфейс DALI-2 и push-диммирование.
- Совместимость с IEC62386.
- Широкий диапазон входного напряжения 180–295 В переменного тока.
- Высокий КПД, до 92% тип.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение класса II.
- Потребление в дежурном режиме менее 1,2 Вт для исполнения AUX; менее 0,5 Вт для исполнения Blank.
- Функция синхронизации до 10 устройств.
- Температурная компенсация по внешнему NTC.
- Защита от короткого замыкания, перенапряжения и перегрева.
- Корпусное исполнение для работы с естественным воздушным охлаждением.
Области применения
- Внутреннее светодиодное освещение.
- Офисное светодиодное освещение.
- Коммерческое светодиодное освещение.
- Панельное светодиодное освещение.
- Промышленное освещение.
- Аварийное освещение согласно IEC61347-2-13.
Описание
Серия LCM-60DA2 представляет собой 60-Вт AC/DC драйвер светодиодов с выходом постоянного тока и многоуровневым выбором тока, задаваемым DIP-переключателем. В исполнении DA2 реализован встроенный интерфейс DALI-2 и функция push-диммирования. Устройство рассчитано на работу от сети 180–295 В переменного тока и формирует различные уровни выходного тока в диапазоне от 500 мА до 1400 мА. Благодаря высокому КПД, достигающему 92%, и бесшумной конструкции без вентилятора серия предназначена для эксплуатации при температуре корпуса от -30 до +90 °C в условиях свободной конвекции воздуха. Дополнительно предусмотрены функции push-диммирования и синхронизации, обеспечивающие гибкость проектирования светотехнических систем.
Таблица параметров
Выход
| Параметр | Значение |
| Модель | LCM-60□-□ |
| Уровень тока | 500 мА; 600 мА; 700 мА (заводская установка); 900 мА; 1050 мА; 1400 мА |
| Номинальная мощность | 60,3 Вт |
| Диапазон выходного напряжения | 2–90 В; 2–90 В; 2–86 В; 2–67 В; 2–57 В; 2–42 В |
| Максимальное напряжение холостого хода | 95 В; 73 В |
| Пульсации выходного тока | 5,0% максимум при номинальном токе |
| Точность тока | ±5% |
| Температурный коэффициент тока | ±0,03%/°C (0–50 °C) |
| Вспомогательный выход постоянного тока | Номинально 12 В, отклонение 11,4–12,6 В, 50 мА; только для исполнения AUX |
| Токовая защита по короткому замыканию | Ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 105–125 В; отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
| Компенсация температуры | По внешнему NTC, см. раздел компенсации температуры |
| Синхронизация | См. раздел синхронизации |
| Диммирование | См. раздел диммирования |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В переменного тока; 254–392 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,975 при 230 В; PF ≥ 0,95 при 277 В; полный нагрузочный режим |
| КПД | 92% тип. |
| Потребляемый ток | 0,32 А при 230 В; 0,27 А при 277 В |
| Пусковой ток | 20 А, twidth=270 мкс, измерено при 50% Ipeak, 230 В; по NEMA 410 |
| Ток утечки | <0,5 мА / 240 В переменного тока |
| Время установки | 500 мс / 230 В переменного тока |
| Дежурное потребление | <0,5 Вт для Blank; <1,2 Вт для AUX |
| Максимальное количество блоков на автомат 16 А | 25 устройств при автомате типа B; 32 устройства при автомате типа C; 230 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -30…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–90% RH без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент окружающей среды | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Защита, функции и интерфейсы
| Параметр | Значение |
| Интерфейс DALI | IEC62386-101, 102, 207, 251 |
| ПУШ-диммирование | Первичная сторона |
| Синхронизация | До 10 устройств |
| Диапазон диммирования при синхронизации | 10–100% |
| Длина синхронизирующего кабеля | Менее 5 м |
| Тип синхронизирующего кабеля | Плоский кабель |
| Сечение синхронизирующего кабеля | 22–24 AWG (0,2–0,3 мм²) |
| Температурная компенсация | Внешний NTC |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥40%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN61547, уровень light industry, импульсная помехоустойчивость линия-линия 2 кВ, EAC TP TC 020 |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимое исполнение, GB19510.14, GB19510.1, BIS IS15885, EAC TP TC 004 |
| Стандарты DALI | IEC62386-101, 102, 207, 251 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
MTBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 2270,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 193,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 123,5 × 81,5 × 23 мм |
| Масса | 0,24 кг |
| Упаковка | 54 шт. / 15 кг / 1,12 куб. фут. |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статической характеристики.
- Время установки измеряется при первом холодном запуске. Повторное включение/выключение драйвера может увеличить время установки.
- КПД измерен при установке 900 мА / 67 В DIP-переключателем.
- Пульсации тока измеряются в диапазоне 60–100% от максимального напряжения при передаче номинальной мощности.
- Потребление в режиме ожидания измеряется при 180–230 В переменного тока.
- Драйвер рассматривается как компонент для работы в составе конечного изделия; после окончательной установки производитель должен повторно подтвердить соответствие EMC.
- При высоте эксплуатации более 2000 м требуется температурное снижение: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Время установки для исполнения DA2 следует проверять с DALI-контроллером, поддерживающим функцию подачи питания DALI; в противном случае время установки будет более 0,5 с.
- Для соответствия последним требованиям ErP данный источник питания должен применяться только после выключателя, без постоянного подключения к сети.
- Для температурной компенсации используются NTC серии THINKING TTC03; при применении других NTC требуется проверка температурной кривой.
- Если NTC не подключен, драйвер продолжает работу, а выходной ток соответствует уровню, заданному DIP-переключателем.
- При использовании функции температурной компенсации функции диммирования и синхронизации становятся недействительными.
- Максимальная длина кабеля от кнопки push до последнего драйвера — 20 м.
- Дополнительная кнопка push может подключаться только между клеммой PUSH и AC/L; подключение к AC/N приводит к короткому замыканию.
- Перед синхронизацией все устройства должны быть установлены на уровень 100% (заводская установка).
- Минимальный рабочий диапазон диммирования зависит от настройки диммера.
Клеммы и разъёмы
| Клемма | Назначение |
| TB1 | AC/L, AC/N, DA+ / PUSH, DA- |
| TB3 | +FAN(+AUX), -FAN(-AUX), +NTC, -NTC |
| TB5 | +V, -V |
| CN100 / CN101 | Разъём синхронизации; JST B2B-XH или эквивалент |
