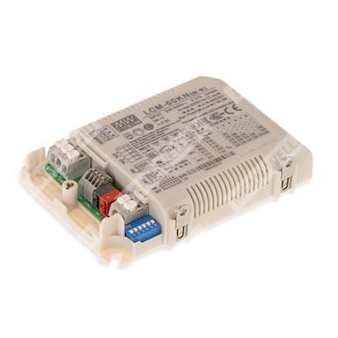

LCM-60KN - 60-ваттный AC/DC драйвер светодиодов с режимом стабилизации тока, встроенным интерфейсом KNX и многоступенчатой настройкой выходного тока.
Назначение
LCM-60KN представляет собой источник питания для светодиодных систем с выходом в режиме постоянного тока, рассчитанный на питание светодиодных модулей и светильников в системах внутреннего, офисного, архитектурного и панельного освещения. Устройство поддерживает выбор уровня выходного тока DIP-переключателями, управление по протоколу KNX/EIB, кнопочное диммирование, синхронизацию нескольких драйверов, а также функции мониторинга и компенсации параметров в составе интеллектуальных систем освещения.
Расшифровка партномера
| Элемент партномера | Значение |
| LCM | Серия светодиодных драйверов с выходом в режиме постоянного тока |
| 60 | Номинальная выходная мощность 60 Вт |
| KN | Встроенный интерфейс KNX |
| Суффикс отсутствует | Исполнение без дополнительного вспомогательного DC-выхода AUX, с потреблением в режиме ожидания менее 0,5 Вт |
Особенности
- Выход в режиме постоянного тока с несколькими уровнями, выбираемыми DIP-переключателями.
- Поддержка протокола KNX/EIB.
- Конструкция без видимого мерцания.
- Поддержка аварийного освещения.
- Интегрированная функция постоянного светового потока.
- Встроенный интерфейс кнопочного управления KNX.
- Синхронизация до 10 устройств.
- Поддержка ручного диммирования, учета часов наработки, обратной связи по энергопотреблению, выбора логарифмической или линейной кривой диммирования.
- Поддержка температурной компенсации по внешнему NTC-датчику.
- Возможность работы от входного напряжения 180...295 В AC.
- Высокий КПД до 91%.
- Естественное охлаждение без вентилятора.
Области применения
- Светодиодное внутреннее освещение.
- Светодиодное офисное освещение.
- Светодиодное архитектурное освещение.
- Светодиодные панельные светильники.
Описание
Серия LCM-60KN является 60-ваттным AC/DC светодиодным драйвером с выходом в режиме постоянного тока. Устройство оснащено многоуровневой установкой выходного тока посредством DIP-переключателей и интерфейсом KNX, что позволяет отказаться от применения сложного шлюза KNX-DALI. Драйвер работает в диапазоне входного напряжения 180...295 В AC и обеспечивает различные уровни выходного тока в диапазоне от 500 мА до 1400 мА. За счет КПД до 91% и исполнения с естественным охлаждением вся серия способна работать при температуре корпуса от -30 до +90 °C в условиях свободной конвекции. Дополнительно LCM-60KN оснащен функциями кнопочного диммирования и синхронизации, что обеспечивает высокую гибкость проектирования систем светодиодного освещения.
Выходные параметры
| Параметр | Значение |
| Номинальная мощность | 60,3 Вт |
| Режим выхода | Постоянный ток |
| Выбираемые уровни выходного тока | 500 мА, 600 мА, 700 мА по умолчанию, 900 мА, 1050 мА, 1400 мА |
| Дополнительные уровни выходного тока через DIP-переключатели | 650 мА, 750 мА, 800 мА, 850 мА, 950 мА, 1000 мА, 1100 мА, 1150 мА, 1200 мА, 1250 мА, 1300 мА |
| Диапазон выходного напряжения при 500 мА | 2...90 В |
| Диапазон выходного напряжения при 600 мА | 2...90 В |
| Диапазон выходного напряжения при 700 мА | 2...86 В |
| Диапазон выходного напряжения при 900 мА | 2...67 В |
| Диапазон выходного напряжения при 1050 мА | 2...57 В |
| Диапазон выходного напряжения при 1400 мА | 2...42 В |
| Максимальное напряжение холостого хода | 95 В при токах до 1050 мА, 73 В при 1400 мА |
| Пульсации тока | Не более 5,0% при номинальном токе |
| Допуск по току | ±5% |
Таблица настройки выходного тока DIP-переключателями
| Выходной ток | DIP 1 | DIP 2 | DIP 3 | DIP 4 | DIP 5 | DIP 6 | Максимальное напряжение светодиодной нагрузки |
| 500 мА | OFF | OFF | OFF | OFF | OFF | OFF | 90 В |
| 600 мА | ON | OFF | OFF | OFF | OFF | OFF | 90 В |
| 700 мА | ON | ON | OFF | OFF | OFF | OFF | 86 В |
| 900 мА | ON | ON | ON | OFF | OFF | ON | 67 В |
| 1050 мА | ON | ON | ON | ON | OFF | ON | 57 В |
| 1400 мА | ON | ON | ON | ON | ON | ON | 42 В |
| 650 мА | OFF | OFF | OFF | ON | OFF | OFF | 83 В |
| 750 мА | ON | OFF | OFF | ON | OFF | OFF | 80 В |
| 800 мА | OFF | ON | ON | OFF | OFF | OFF | 75 В |
| 850 мА | OFF | OFF | OFF | OFF | ON | OFF | 71 В |
| 950 мА | OFF | ON | ON | ON | OFF | ON | 64 В |
| 1000 мА | OFF | OFF | OFF | ON | ON | ON | 60 В |
| 1100 мА | ON | OFF | OFF | ON | ON | ON | 55 В |
| 1150 мА | OFF | OFF | OFF | OFF | ON | ON | 52 В |
| 1200 мА | OFF | OFF | ON | ON | ON | ON | 50 В |
| 1250 мА | ON | ON | ON | OFF | ON | ON | 48 В |
| 1300 мА | OFF | ON | ON | ON | ON | ON | 46 В |
Максимальное напряжение светодиодной нагрузки, подключаемой к выходу, всегда должно быть меньше соответствующего значения из таблицы.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 180...295 В AC |
| Диапазон входного напряжения постоянного тока | 220...392 В DC |
| Частота сети | 47...63 Гц |
| Коэффициент мощности | Не менее 0,975 при 230 В AC, не менее 0,93 при 277 В AC при полной нагрузке |
| Коэффициент полезного действия, типовой | 91% |
| Потребляемый ток, типовой | 0,32 А при 230 В AC |
| Пусковой ток, типовой | 20 А при холодном старте, длительность 320 мкс, измерение на уровне 50% Ipeak, при 230 В AC, согласно NEMA 410 |
| Количество блоков питания на автоматический выключатель 16 А | 20 шт. для характеристики B, 34 шт. для характеристики C при 230 В AC |
| Ток утечки | Менее 0,5 мА при 240 В AC |
| Полное гармоническое искажение | Менее 20% при нагрузке не менее 75% |
| Потребляемая мощность в режиме ожидания | Менее 0,5 Вт |
| Время запуска | 500 мс при 230 В AC |
Защита и функциональные параметры
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 105...125 В, отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Диммирование | Поддерживается |
| Синхронизация | Поддерживается |
| Температурная компенсация | По внешнему NTC-резистору |
Параметры условий эксплуатации и окружающей среды
| Параметр | Значение |
| Температура корпуса в рабочем режиме | -30...+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...90% RH без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, период 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимое устройство; BIS IS15885 Part 2 Sec 13; EAC TP TC 004; GB19510.14 и GB19510.1 по запросу |
| Применимость для аварийных установок | Соответствует BS EN/EN50172, BS EN/EN60598-2-22, BS EN/EN61347-2-13 приложение J; пригоден для аварийных установок при входе 200...240 В AC |
| Стандарты KNX | Сертифицированный протокол |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Эмиссия ЭМС | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 40%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствует BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для легкой промышленности, устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Ресурс, габариты и упаковка
| Параметр | Значение |
| MTBF | 1764,2 тыс. ч минимум по Telcordia SR-332 Bellcore; 190,0 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 123,5 × 81,5 × 23 мм |
| Масса | 0,24 кг |
| Упаковка | 54 шт. в упаковке, 15 кг, 1,12 куб. фута |
Функции управления по KNX
Для работы по KNX необходимо подключение шины KNX к клеммам KNX+ и KNX-. Прикладная программа может быть загружена через Online Catalogs из ETS или через каталог продукции производителя.
| Группа функций | Описание |
| Функции переключения | Яркость включения, скорость диммирования при включении и выключении, телеграмма переключения и состояние, задержка включения и выключения |
| Диммирование | Скорость диммирования 0...100%, разрешение включения через относительное диммирование, кнопочное диммирование через вход AC, блокирующий объект для кнопочного диммирования |
| Значение яркости | Скорость перехода между значениями яркости, разрешение задания яркости включения и выключения по значению, значение яркости и состояние |
| Сообщения о неисправностях | Неисправность лампы, сообщения об ошибках мониторинга AC/DC входа |
| Прочие функции | Реакция на исчезновение и восстановление напряжения KNX, уровень при включении питания, выбор кривой диммирования линейная или логарифмическая, синхронное диммирование выхода, блокирующие функции Block1 и Block2, функция лестничного освещения с многоступенчатым отключением |
| Общие функции | Циклическая телеграмма мониторинга в рабочем состоянии |
| Сцены | Вызов и сохранение 8 сцен через 8-битную телеграмму KNX |
| Часы наработки и постоянный световой поток | Счетчик часов наработки, функция постоянного светового потока с 5 планируемыми интервалами |
| Обратная связь по энергопотреблению | Отчет о потребляемой мощности |
Кнопочное диммирование и мониторинг входа AC/DC
- Для использования кнопочного диммирования требуется подключение шины KNX.
- Подробный функционал кнопочного диммирования определяется базой параметров.
- Максимальная длина кабеля между кнопкой и драйвером составляет 20 м.
- Механическая кнопка должна подключаться только между клеммой PUSH и AC/L, провод коричневого или черного цвета.
- Подключение кнопки к AC/N приводит к короткому замыканию.
- При локальной настройке кнопочного диммирования один общий кнопочный выключатель может одновременно управлять максимум 10 драйверами.
- При независимой настройке через ETS количество управляемых драйверов определяется групповым адресом и проектом ETS.
- Для использования мониторинга входа AC/DC также требуется подключение шины KNX.
- Функции мониторинга входа AC/DC применяются, в том числе, в системах аварийного освещения.
Синхронизация
- Поддерживается синхронизация до 10 драйверов: 1 ведущий и 9 ведомых.
- Диапазон диммирования при синхронизации: 6...100%.
- Минимальный уровень диммирования зависит от настройки базы данных.
- Максимальная длина синхронизирующего кабеля: менее 5 м.
- Тип синхронизирующего кабеля: плоский кабель.
- Сечение проводника синхронизации: 22...24 AWG, приблизительно 0,2...0,3 мм².
Температурная компенсация
LCM-60KN оснащен встроенной функцией температурной компенсации. При подключении температурного датчика в виде NTC-резистора между клеммами +NTC и -NTC, а также точкой контроля на светильнике или в окружающей среде, выходной ток устройства автоматически изменяется в зависимости от измеренной температуры, что позволяет повысить ресурс светодиодов.
| Сопротивление NTC | Порог без снижения тока | Поведение при превышении порога |
| 220 кОм | До 60 °C ток 100% от установленного уровня | Выше 60 °C начинается снижение выходного тока |
| 330 кОм | До 70 °C ток 100% от установленного уровня | Выше 70 °C начинается снижение выходного тока |
| 470 кОм | До 80 °C ток 100% от установленного уровня | Выше 80 °C начинается снижение выходного тока |
- При отсутствии подключенного NTC-резистора драйвер продолжает работать нормально, а выходной ток определяется положением DIP-переключателей.
- Производитель не поставляет NTC-резистор; приведенные данные получены с использованием серии THINKING TTC03.
- При использовании NTC-резисторов других производителей необходимо предварительно проверить их температурную характеристику.
- При задействовании функции температурной компенсации функции управления KNX, диммирования и синхронизации становятся недоступны.
Механическое исполнение и клеммы
Корпус: LCM-60B. Размеры корпуса: 123,5 × 81,5 × 23 мм. Допуск на размеры: ±1 мм.
| Клеммная колодка | Контакт | Назначение |
| TB1 | 1 | AC/L |
| TB1 | 2 | AC/N |
| TB1 | 3 | PUSH |
| TB3 | 1 | +FAN, только для исполнения AUX |
| TB3 | 2 | -FAN, только для исполнения AUX |
| TB3 | 3 | +NTC |
| TB3 | 4 | -NTC |
| TB3 | 5 | +SYN |
| TB3 | 6 | -SYN |
| TB4 | 1 | KNX- |
| TB4 | 2 | KNX+ |
| TB5 | 1 | +V |
| TB5 | 2 | -V |
На корпусе предусмотрены кнопка программирования KNX и красный светодиод программирования. Для варианта AUX контакты 1 и 2 колодки TB3 являются вспомогательным DC-выходом для питания вентилятора.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженных входных напряжениях может потребоваться снижение нагрузки. Необходимо учитывать характеристику зависимости нагрузки от входного напряжения.
- Время запуска измеряется при первом холодном старте. Повторные включения и выключения драйвера могут увеличивать время запуска.
- КПД измерен при выходном токе 900 мА и выходном напряжении 67 В, установленном DIP-переключателями.
- Пульсации тока измерены в диапазоне 60...100% от максимального выходного напряжения при номинальной мощности.
- Потребление в режиме ожидания измерено при 180...230 В AC.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от окончательной установки, поэтому производитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для полной системы.
- Для высот эксплуатации свыше 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Для выполнения требований актуального регламента ErP для осветительных приборов данный источник питания может использоваться только за выключателем, без постоянного подключения к сети.
