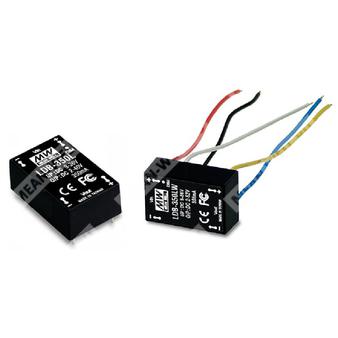

LDB-300L - компактный DC/DC повышающе-понижающий драйвер светодиодов постоянного тока на 300 мА для широкого диапазона входного напряжения.
Назначение: драйвер светодиодов постоянного тока серии LDB-L для питания светодиодных цепочек от источников постоянного напряжения с возможностью ШИМ-диммирования и дистанционного включения/выключения.
Расшифровка партномера
| Позиция |
Расшифровка |
| LDB |
Серия DC/DC драйверов светодиодов Mean Well |
| 300 |
Номинальный выходной ток 300 мА |
| L |
Исполнение серии LDB-L |
Ключевые особенности
- Преобразователь постоянного тока DC/DC понижающе-повышающего типа.
- Стабилизация выходного тока: 300 мА.
- Широкий диапазон входного напряжения: 9–36 В DC.
- Широкий диапазон напряжения светодиодной цепочки: 2–40 В DC.
- Высокий КПД: до 86%.
- Встроенное ШИМ-диммирование и дистанционное управление включением/выключением.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полная герметизация, степень защиты IP67.
- Компактные габариты.
- Повышенная надежность.
- Предназначен для осветительных светодиодных нагрузок.
Описание
LDB-300L относится к серии LDB-L — компактных герметизированных драйверов светодиодов с постоянным выходным током. Устройство предназначено для питания одной или нескольких светодиодных сборок в цепочке при сохранении стабилизации тока на уровне 300 мА. Архитектура повышающе-понижающего преобразователя позволяет применять изделие в системах, где напряжение источника питания и требуемое напряжение светодиодной нагрузки не совпадают.
Драйвер поддерживает дистанционное управление посредством входа ШИМ/включения-выключения, а также допускает работу без использования функции диммирования при оставленном открытым управляющем входе. Конструкция ориентирована на применение в системах промышленного и декоративного светодиодного освещения.
Выходные параметры
| Параметр |
Значение |
| Номинальный выходной ток |
300 мА |
| Диапазон напряжения нагрузки |
2–40 В DC |
| Точность выходного тока |
±5% |
| Пульсации и шум |
150 мВ пик-пик |
| Частота переключения |
1000 кГц |
| Напряжение холостого хода |
75 В DC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
9–36 В DC |
| Входной ток при полной нагрузке, 12 В DC |
930 мА |
| Входной ток при полной нагрузке, 24 В DC |
450 мА |
| Входной ток без нагрузки, 24 В DC |
2 мА |
| Входной фильтр |
Конденсатор |
Параметры управления ШИМ и включения/выключения
| Параметр |
Значение |
| Линия управления |
Оставить открытой, если не используется |
| Включение при диммировании |
Напряжение DIM относительно -Vin более 2–10 В DC или разомкнутая цепь |
| Выключение |
Напряжение DIM относительно -Vin менее 0,5 В DC или короткое замыкание |
| Диапазон частоты ШИМ |
100–1 кГц |
| Максимальный ток сигнала ШИМ |
1 мА |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Тип защиты: может продолжать работу, автоматическое восстановление после устранения неисправности |
| Перегрев |
Tj 145 °C тип. обнаружение на основном управляющем ИС |
| Перегрев |
Тип защиты: отключение, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-55…+125 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура корпуса при работе, макс. |
115 °C |
ЭМС и безопасность
| Параметр |
Значение |
| ЭМС — излучение |
Соответствие BS EN/EN55015, FCC part 15 class B, EAC TP TC 020 |
| ЭМС — помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,6,8, уровень для light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
Надежность
| Параметр |
Значение |
| MTBF |
350 тыс. ч минимум, расчет по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр |
Значение |
| Габариты |
31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах |
1,25 × 0,8 × 0,48" |
Масса
| Параметр |
Значение |
| Масса |
LDB-L: 15,6 г (15 шт./трубка); LDB-LW: 18 г (20 шт./коробка), заказ выполнять по MPQ |
Материал заливки
| Параметр |
Значение |
| Материал компаунда |
Эпоксидный, UL94-V0 |
Назначение выводов
| Номер вывода |
Обозначение |
Назначение |
| 1, 2 |
-Vin |
Не подключать к -Vout |
| 11, 12 |
-Vout |
Подключение светодиодов, отрицательный вывод |
| 13, 14 |
+Vout |
Подключение светодиодов, положительный вывод |
| 21 |
PWM DIM |
Включение/выключение и ШИМ-диммирование; оставить открытым, если не используется |
| 23, 24 |
+Vin |
Источник питания постоянного тока |
Примечания
1. Все параметры указаны при номинальном входном напряжении 24 В DC, полной нагрузке и температуре 25 °C, если не оговорено иначе.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, с подключенным к выходу конденсатором 0,1 мкФ.
3. Выход LDB-L не должен быть соединен с входом этого же изделия или с выходами других источников.
4. Если входное напряжение 36 В, рабочий диапазон выходного напряжения должен быть менее 38 В.
Упаковка
| Исполнение |
MPQ |
Количество в упаковке |
Макс. количество в коробке |
Масса одной упаковки |
Масса одной коробки |
| Стандартная упаковка в трубке |
15 шт./трубка |
15 шт. |
750 шт. |
260 г |
13,8 кг |
| Исполнение LDB-LW |
20 шт./коробка |
20 шт. |
240 шт. |
440 г |
6,08 кг |
Установочные сведения
Стандартная упаковка в трубке: размер картонной коробки L600 × W230 × H220 мм.
