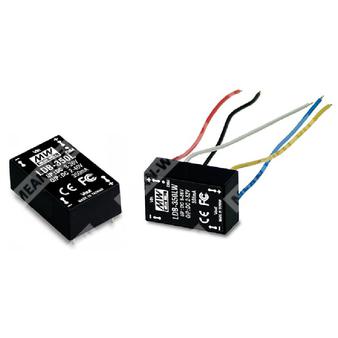

LDB-300LW — компактный источник стабильного тока для светодиодных цепочек с повышающим/понижающим преобразованием и управлением яркостью.
Назначение и особенности
Серия LDB-L представляет собой DC/DC драйверы светодиодов с постоянным током, выполненные по схеме buck-boost. Модель LDB-300LW относится к исполнению на 300 мА и поставляется в проводном исполнении (буква W в обозначении).
- Повышающе-понижающий DC/DC преобразователь для светодиодных нагрузок.
- Стабилизация выходного тока на уровне 300 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной цепочки.
- Высокий КПД.
- Встроенное управление PWM и дистанционное включение/выключение.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация, степень защиты IP67.
- Компактные габариты и высокая надёжность.
Расшифровка партномера
| Обозначение |
Расшифровка |
| LDB |
Серия драйверов светодиодов постоянного тока |
| 300 |
Номинальный выходной ток 300 мА |
| L |
Исполнение серии LDB-L |
| W |
Проводное исполнение |
Основные параметры
| Параметр |
Значение |
| Наименование серии |
LDB-L |
| Модель |
LDB-300LW |
| Тип |
DC/DC драйвер светодиодов постоянного тока, buck-boost |
| Номинальный выходной ток |
300 мА |
| Диапазон входного напряжения |
9…36 В постоянного тока |
| Диапазон выходного напряжения |
2…40 В постоянного тока |
| Точность выходного тока |
±5% |
| Пульсации и шум |
150 мВ п-п |
| Частота переключения |
1000 кГц |
| Напряжение холостого хода |
75 В постоянного тока |
| КПД, максимум |
86% при 12 В, 90% при 24 В |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9…36 В постоянного тока |
| КПД при 12 В |
86% |
| КПД при 24 В |
90% |
| Входной ток при полной нагрузке, 12 В |
930 мА |
| Входной ток при полной нагрузке, 24 В |
450 мА |
| Входной ток без нагрузки |
2 мА при Vin 24 В |
| Входной фильтр |
Конденсатор |
Выход
| Параметр |
Значение |
| Номинальный выходной ток |
300 мА |
| Диапазон выходного напряжения |
2…40 В постоянного тока |
| Напряжение холостого хода |
75 В постоянного тока |
| Точность выходного тока |
±5% |
| Пульсации и шум |
150 мВ п-п |
| Частота переключения |
1000 кГц |
Управление PWM и дистанционное включение/выключение
| Параметр |
Значение |
| Режим управления |
PWM-диммирование и дистанционное ON/OFF |
| Состояние для включения при диммировании |
DIM относительно -Vin: от 2 до 10 В постоянного тока или разомкнутая цепь |
| Состояние для выключения |
DIM относительно -Vin: менее 0,5 В постоянного тока или короткое замыкание |
| Частота PWM |
100…1 кГц |
| Максимальный ток сигнала PWM |
1 мА |
| Характеристика PWM-диммирования |
При работе в режиме PWM выходной ток изменяется в виде PWM-сигнала |
Защита
| Параметр |
Значение |
| Защита от короткого замыкания |
Режим продолжительной работы с автоматическим восстановлением после устранения аварии |
| Защита от перегрева |
Отключение с автоматическим восстановлением после снижения температуры |
| Температура срабатывания защиты |
Tj 145°C тип. |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+70°C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-55…+125°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Температура корпуса, максимум |
115°C |
ЭМС
| Параметр |
Соответствие |
| ЭМС-эмиссия |
BS EN/EN55015, FCC Part 15 Class B, EAC TP TC 020 |
| ЭМС-устойчивость |
BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; критерий A; EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
Надёжность и конструкция
| Параметр |
Значение |
| MTBF |
350 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Размеры |
31,8 × 20,3 × 12,2 мм |
| Масса |
LDB-L: 15,6 г (15 шт./трубка); LDB-LW: 18 г (20 шт./коробка), заказ с учётом MPQ |
| Материал заливки |
Эпоксидная смола (UL94-V0) |
Механические параметры и подключение
| Параметр |
Значение |
| Тип исполнения |
Проводное |
| Сечение проводов |
UL3385 22AWG |
| Длина проводов |
5 ±2 мм, 100 ±10 мм |
| Диаметр проводов |
0,60 мм |
| Допуск на выводы |
±0,05 мм |
Назначение выводов
| Вывод |
Назначение |
| 2 |
-Vin (чёрный) |
| 11 |
-Vout (синий) |
| 14 |
+Vout (жёлтый) |
| 21 |
PWM DIM (белый) |
| 23 |
+Vin (красный) |
Применение
Драйвер предназначен для питания и регулирования яркости светодиодных цепочек в системах светодиодного освещения, где требуется стабилизация тока и возможность работы при входном напряжении выше или ниже напряжения нагрузки.
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В постоянного тока, нагрузке 25°C и относительной влажности 70% без конденсации, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ.
- Выход LDB-L не должен подключаться к входу самого изделия или к выходам других источников питания.
- Если входное напряжение 36 В, то диапазон рабочего выходного напряжения должен быть менее 38 В.
