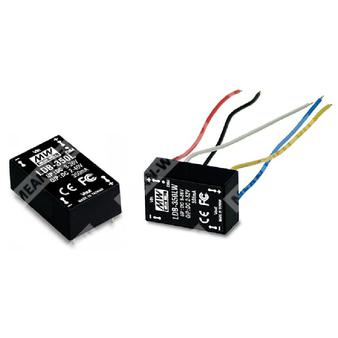

LDB-350L
LDB-350L - компактный DC/DC повышающе-понижающий драйвер постоянного тока для питания светодиодных цепочек.
Описание
Компонент LDB-350L представляет собой импульсный DC/DC преобразователь типа buck-boost с режимом стабилизации выходного тока, предназначенный для питания светодиодов. Устройство работает от источника постоянного напряжения и формирует стабилизированный ток 350 мА при подключении светодиодной нагрузки в широком диапазоне выходных напряжений. Модуль ориентирован на применение в осветительных системах, где требуется согласование питания светодиодных цепочек при изменении входного напряжения и числа последовательно включенных светодиодов.
Серия LDB-L характеризуется высокой эффективностью, встроенным управлением яркостью по ШИМ и дистанционным включением/выключением. Исполнение LDB-350L относится к варианту с током 350 мА и имеет конструктивное исполнение без проводов, с выводами под монтаж.
Назначение
Источник стабилизированного тока для светодиодных нагрузок с повышающим и понижающим преобразованием напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| LDB | Серия DC/DC драйверов светодиодов |
| 350 | Номинальный выходной ток 350 мА |
| L | Исполнение серии LDB-L |
Основные особенности
- DC/DC понижающе-повышающий преобразователь.
- Выходной ток: 350 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной цепочки.
- КПД до 89% для исполнения 350 мА.
- Встроенное ШИМ-диммирование и дистанционное включение/выключение.
- Защита от короткого замыкания.
- Защита от перегрева.
- Компактное полностью залитое исполнение.
- Подходит для общего и промышленного светодиодного освещения.
Области применения
- Светодиодные источники света.
- Осветительные системы общего назначения.
- Комбинированные светодиодные цепочки с переменным числом последовательно включенных светодиодов.
Параметры выходной части
| Параметр | Значение |
|---|---|
| Номинальный выходной ток | 350 мА |
| Диапазон выходного напряжения | 2…40 В постоянного тока |
| Точность выходного тока | ±5% тип. |
| Пульсации и шум | 150 мВ пик-пик |
| Частота переключения | 1000 кГц |
| Напряжение холостого хода | 75 В постоянного тока |
Параметры входной части
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 9…36 В постоянного тока |
| КПД при 12 В | 89% |
| КПД при 24 В | 91% |
| Входной ток при полной нагрузке, 12 В | 1100 мА |
| Входной ток при полной нагрузке, 24 В | 520 мА |
| Входной ток без нагрузки, 24 В | 2 мА |
| Входной фильтр | Конденсатор |
Управление ШИМ и включением
| Параметр | Значение |
|---|---|
| Режим управления | ШИМ-диммирование и дистанционное включение/выключение |
| Логика включения | Power ON при DIM относительно −Vin > 2…10 В постоянного тока или при разомкнутой цепи |
| Логика выключения | Power OFF при DIM относительно −Vin < 0,5 В постоянного тока или при коротком замыкании |
| Диапазон частоты ШИМ | 100 Гц…1 кГц |
| Максимальный ток сигнала ШИМ | 1 мА |
Защита
| Параметр | Значение |
|---|---|
| Защита от короткого замыкания | Тип: может продолжать работу, восстановление автоматически после устранения неисправности |
| Защита от перегрева | Тип: отключение, восстановление автоматически после снижения температуры |
| Порог перегрева | Tj 145°C типично, определяется по главной управляющей ИС |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+70°C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -55…+125°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Максимальная температура корпуса | 115°C |
ЭМС и безопасность
| Параметр | Значение |
|---|---|
| ЭМС-эмиссия | Соответствие BS EN/EN55015, FCC Part 15 Class B, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; уровень для бытовой и промышленной аппаратуры, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надёжность и конструктивные данные
| Параметр | Значение |
|---|---|
| MTBF | 350 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Масса | LDB-L: 15,6 г; LDB-LW: 18 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Исполнение | Полностью залитый модуль |
Механическое исполнение и выводы
| Параметр | Значение |
|---|---|
| Тип исполнения | Blank type (LDB-_L): выводное исполнение |
| Допуск по выводам | 0,05 мм |
| Провода для варианта LW | UL3385, 22 AWG |
| Длина зачистки/подготовки проводов | 5 ±2 мм; 100 ±10 мм |
Назначение выводов
| Номер вывода | Обозначение | Назначение |
|---|---|---|
| 1, 2 | -Vin | Не подключать к -Vout |
| 11, 12 | -Vout | Подключение светодиодной нагрузки, отрицательный вывод |
| 13, 14 | +Vout | Подключение светодиодной нагрузки, положительный вывод |
| 21 | PWM DIM | Включение/выключение и ШИМ-диммирование, оставить незадействованным при неиспользовании |
| 23, 24 | +Vin | Питание постоянного тока |
Упаковка
| Вариант | Минимальная партия | Единиц в упаковке | Масса одной упаковки | Максимум в коробке | Масса коробки |
|---|---|---|---|---|---|
| LDB-L, тубусная упаковка | 15 шт. | 15 шт. в тубусе | 260 г | 750 шт. | 13,8 кг |
| LDB-LW, коробочная упаковка | 20 шт. | 20 шт. в коробке | 440 г | 240 шт. | 6,08 кг |
Примечания
1. Все параметры указаны при номинальном входном напряжении 24 В постоянного тока, нагрузке 25°C и относительной влажности 70%.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ.
3. Выход LDB-L не должен быть соединён с входом того же модуля или с выходом других источников.
4. Если входное напряжение равно 36 В, диапазон выходного напряжения должен быть менее 38 В.
