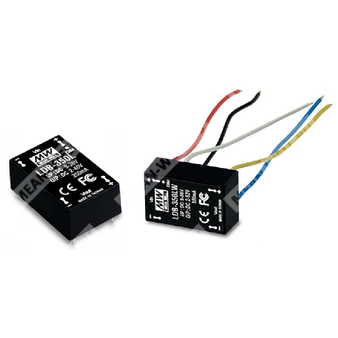

LDB-350LW - компактный DC/DC понижающе-повышающий светодиодный драйвер постоянного тока для питания светодиодных цепочек.
Назначение: преобразователь постоянного тока для стабильного питания светодиодов с поддержкой ШИМ-диммирования и дистанционного включения/выключения.
Общее описание
Компонент LDB-350LW относится к серии LDB-L и представляет собой неизолированный DC/DC преобразователь типа buck-boost с выходом стабилизированного тока. Устройство предназначено для работы со светодиодными нагрузками, где требуется широкий диапазон входного напряжения, высокая эффективность, компактные габариты и встроенные функции управления яркостью.
Модификация LDB-350LW кодируется следующим образом: 350 — номинальный выходной ток 350 мА, LW — исполнение с проводным подключением.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| LDB |
Серия DC/DC преобразователей постоянного тока для светодиодов |
| 350 |
Номинальный выходной ток 350 мА |
| L |
Исполнение серии LDB-L |
| W |
Проводное исполнение |
Особенности
- Понижающе-повышающий DC/DC преобразователь.
- Стабилизированный выходной ток 350 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной цепочки.
- Высокий КПД.
- Встроенное PWM-диммирование и удалённое ON/OFF управление.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью герметизированное исполнение с уровнем защиты IP67.
- Компактные размеры.
- Высокая надёжность.
- Подходит для светотехнических применений.
Параметры
Выход
| Параметр |
Значение |
| Номинальный выходной ток |
350 мА |
| Диапазон напряжения светодиодной нагрузки |
2…40 В |
| Точность выходного тока |
±5% тип. |
| Пульсации и шум |
150 мВ п-п |
| Частота преобразования |
1000 кГц |
| Напряжение холостого хода |
75 В |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9…36 В |
| Эффективность при 12 В |
89% |
| Эффективность при 24 В |
91% |
| Входной ток при полной нагрузке, 12 В |
1100 мА |
| Входной ток при полной нагрузке, 24 В |
520 мА |
| Входной ток без нагрузки |
2 мА при Vin 24 В |
| Входной фильтр |
Конденсатор |
Управление PWM и ON/OFF
| Параметр |
Значение |
| Сигнал управления |
PWM DIM |
| Режим включения при диммировании |
DIM относительно -Vin более 2…10 В постоянного тока или разомкнутая цепь |
| Режим выключения |
DIM относительно -Vin менее 0,5 В постоянного тока или короткое замыкание |
| Диапазон частоты PWM |
100 Гц…1 кГц |
| Максимальный ток сигнала PWM |
1 мА |
Защиты
| Параметр |
Значение |
| Защита от короткого замыкания |
Режим с продолжением работы, автоматическое восстановление после устранения неисправности |
| Защита от перегрева |
Отключение с автоматическим восстановлением после снижения температуры |
| Температура срабатывания защиты |
Tj 145°C тип. на основном управляющем ИС |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+70°C, с учётом дерейтинг-кривой |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-55…+125°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Максимальная температура корпуса при работе |
115°C |
ЭМС
| Параметр |
Значение |
| Помехоэмиссия |
Соответствие BS EN/EN55015, FCC Part 15 класс B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; критерий A; EAC TP TC 020 |
Надёжность и прочее
| Параметр |
Значение |
| MTBF |
350 тыс. часов минимум, MIL-HDBK-217F (25°C) |
| Габариты |
31,8 × 20,3 × 12,2 мм |
| Масса |
LDB-LW: 18 г (20 шт./коробка) |
| Материал заливки |
Эпоксидная смола, UL94-V0 |
Назначение выводов
| Номер вывода |
Обозначение |
Назначение |
| 2 |
-Vin |
Вход питания, не подключать к -Vout |
| 11 |
-Vout |
Подключение светодиодной цепи, отрицательный вывод |
| 14 |
+Vout |
Подключение светодиодной цепи, положительный вывод |
| 21 |
PWM DIM |
Вход ON/OFF и PWM-диммирования, оставить неподключённым, если не используется |
| 23 |
+Vin |
Вход питания постоянного тока |
Механические данные
Тип корпуса: компактный залитый модуль.
Исполнение LDB-LW: проводное подключение.
Провода: UL3385, 22 AWG.
Примечания
| № |
Текст примечания |
| 1 |
Все параметры указаны при номинальном входе 24 В, нагрузке 25°C и влажности 70% RH, если не оговорено иначе. |
| 2 |
Пульсации и шум измеряются на частоте 20 МГц с использованием эквивалента двухвитковой пары проводов длиной 12 дюймов и конденсатора 0,1 мкФ. |
| 3 |
Выход LDB-L не должен соединяться с входом того же устройства или с выходом других источников. |
| 4 |
При входном напряжении 36 В рабочий диапазон выходного напряжения должен быть менее 38 В. |
Упаковка
Стандартная упаковка в трубках.
| Параметр |
Значение |
| Количество в трубке |
20 шт. |
| Количество в коробке |
20 шт. |
| Максимальное количество в картонной коробке |
240 шт. |
| Масса одной трубки |
440 г |
| Масса одной коробки |
440 г |
| Масса одного картонного короба |
6,08 кг |
| Размер картонной коробки |
600 × 230 × 220 мм |
Исполнение в трубке: 15 шт. на трубку, масса одной трубки 260 г, максимум 750 шт. в коробе, масса одного короба 13,8 кг.
Исполнение в коробке LDB-LW: 20 шт. в коробке, масса одной коробки 440 г, максимум 240 шт. в коробе, масса одного короба 6,08 кг.
