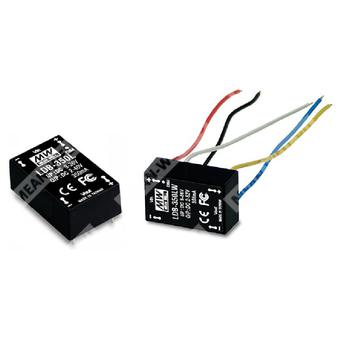

LDB-500L
LDB-500L - компактный DC/DC понижающе-повышающий драйвер постоянного тока для светодиодов с выходным током 500 мА.
Описание
LDB-500L — это импульсный светодиодный драйвер с постоянным выходным током, выполненный по схеме buck-boost. Компонент предназначен для питания светодиодных цепочек при широком диапазоне входного напряжения, с поддержкой регулирования яркости методом ШИМ и дистанционного включения/выключения.
Устройство относится к серии LDB-L и рассчитано на применение в светотехнических и промышленно-электронных узлах, где требуется стабилизация тока светодиодов при изменении питающего напряжения и числа последовательно соединённых светодиодов.
Особенности
- Понижающе-повышающий преобразователь постоянного тока.
- Стабилизация выходного тока 500 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной нагрузки.
- Высокий КПД до 90%.
- Встроенное управление яркостью методом ШИМ и функция дистанционного включения/выключения.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация с уровнем защиты IP67.
- Компактное исполнение.
- Высокая надёжность.
- Подходит для светодиодного освещения.
Расшифровка партномера
| Позиция | Значение |
| LDB | Серия драйверов светодиодов Mean Well LDB-L |
| 500 | Номинальный выходной ток 500 мА |
| L | Исполнение серии LDB-L |
Выходные параметры
| Параметр | Значение |
| Диапазон выходного тока | 500 мА |
| Диапазон выходного напряжения | 2–32 В постоянного тока |
| Точность выходного тока | ±5% |
| Пульсации и шум | 150 мВп-п |
| Частота переключения | 1000 кГц |
| Напряжение холостого хода | 75 В постоянного тока |
| КПД | до 89% при 12 В DC; до 90% при 24 В DC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9–30 В постоянного тока |
| Диапазон входного напряжения при полной нагрузке | 9–24 В постоянного тока |
| Входной ток при полной нагрузке | 1590 мА при 12 В DC; 790 мА при 24 В DC |
| Входной ток без нагрузки | 2 мА при 24 В DC |
| Входной фильтр | Конденсатор |
Управление ШИМ и включением/выключением
| Параметр | Значение |
| Режим управления | ШИМ-регулирование и дистанционное включение/выключение |
| Сигнал включения | DIM относительно -Vin более 2–10 В DC или разомкнутая цепь |
| Выключение | DIM относительно -Vin менее 0,5 В DC или короткое замыкание |
| Частота ШИМ-сигнала | 100 Гц – 1 кГц |
| Максимальный ток сигнала ШИМ | 1 мА |
Защиты
| Параметр | Значение |
| Короткое замыкание | Тип: может продолжаться, автоматическое восстановление после устранения неисправности |
| Перегрев | Tj 145°C типично, контроль по основной управляющей микросхеме; тип защиты: отключение с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+70°C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура и влажность хранения | -55…+125°C, 10%…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Максимальная температура корпуса при работе | 115°C |
ЭМС и надёжность
| Параметр | Значение |
| ЭМС — излучение | Соответствие BS EN/EN55015, FCC Part 15 Class B, EAC TP TC 020 |
| ЭМС — помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8, уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
| Средняя наработка до отказа | 350 тыс. ч минимум, по MIL-HDBK-217F (25°C) |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Конструктивные параметры
| Параметр | Значение |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,8 × 0,48" |
| Масса | 15,6 г для LDB-L; 18 г для LDB-LW |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Степень защиты | IP67 |
Назначение выводов
| Номер вывода | Обозначение | Назначение |
| 1, 2 | -Vin | Не подключать к -Vout |
| 11, 12 | -Vout | Подключение LED-цепи |
| 13, 14 | +Vout | Подключение LED+ |
| 21 | PWM DIM | Включение/выключение и ШИМ-регулирование, оставить неподключённым, если не используется |
| 23, 24 | +Vin | Источник питания постоянного тока |
Механические данные
| Параметр | Значение |
| Допуск на выводы | ±0,05 мм |
| Тип провода для исполнения W | UL3385, 22AWG |
| Длина проводов | 5 ±2 мм и 100 ±10 мм |
Упаковка
| Параметр | Значение |
| Исполнение LDB-L | 15 шт. в тубе; 260 г на одну тубу; 750 шт. в коробке; 13,8 кг на коробку |
| Исполнение LDB-LW | 20 шт. в коробке; 440 г на одну коробку; 240 шт. в коробке; 6,08 кг на коробку |
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В DC, нагрузке 25°C и влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ.
- Выход LDB-L не должен подключаться к входу того же устройства или к выходу других источников.
- Если входное напряжение 36 В, рабочий диапазон выходного напряжения должен быть менее 38 В.
