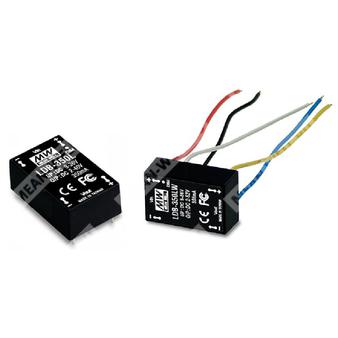

LDB-500LW
LDB-500LW - компактный драйвер постоянного тока для питания светодиодных цепочек с повышением и понижением напряжения.
Описание
LDB-500LW представляет собой герметизированный импульсный DC/DC преобразователь с стабилизацией тока для питания светодиодов. Устройство выполнено по схеме buck-boost и предназначено для работы в широком диапазоне входных напряжений и напряжений светодиодной нагрузки. Модель относится к серии LDB-L и ориентирована на применение в системах светодиодного освещения, где требуется стабилизированный ток, высокая эффективность, возможность ШИМ-диммирования и удалённого включения/выключения.
Расшифровка партномера
| Партномер | Расшифровка |
| LDB | Серия драйверов светодиодов постоянного тока с преобразованием buck-boost |
| 500 | Номинальный выходной ток 500 мА |
| L | Исполнение серии LDB-L |
| W | Проводное исполнение |
Основные особенности
- Преобразователь постоянного тока по схеме buck-boost.
- Стабилизированный выходной ток 500 мА.
- Широкий диапазон входного напряжения: 9…36 В DC.
- Широкий диапазон напряжения светодиодной нагрузки: 2…32 В DC.
- Высокая эффективность до 91%.
- Встроенное управление ШИМ и удалённое включение/выключение.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация, степень защиты IP67.
- Компактное исполнение.
- Высокая надёжность.
- Подходит для светодиодного освещения.
Применение
- Светодиодные светильники и модули.
- Системы подсветки и декоративного освещения.
- Применения, требующие стабилизации тока для светодиодных цепочек.
Электрические параметры
Выход
| Параметр | Значение |
| Выходной ток | 500 мА |
| Диапазон выходного напряжения | 2…32 В DC |
| Точность выходного тока | ±5% |
| Пульсации и шум | 150 мВ пик-пик |
| Частота переключения | 1000 кГц |
| Напряжение холостого хода | 75 В DC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9…36 В DC |
| КПД, типовое значение | 87% при 12 В DC; 89% при 24 В DC |
| Входной ток при полной нагрузке | 1590 мА при 12 В DC; 790 мА при 24 В DC |
| Входной ток без нагрузки | 2 мА при 24 В DC |
| Входной фильтр | Конденсатор |
Управление ШИМ и включением/выключением
| Параметр | Значение |
| Режим работы | При ШИМ-диммировании выходной ток изменяется в ШИМ-режиме |
| Вход управления | DIM относительно -Vin |
| Включение при диммировании | DIM - -Vin > 2…10 В DC или разомкнутая цепь |
| Выключение | DIM - -Vin < 0,5 В DC или короткое замыкание |
| Частота ШИМ | 100…1 кГц |
| Максимальный ток сигнала ШИМ | 1 мА |
Защиты
| Параметр | Значение |
| Короткое замыкание | Тип защиты: может работать непрерывно, восстановление автоматическое после устранения неисправности |
| Перегрев | Тип защиты: отключение, автоматическое восстановление после снижения температуры |
| Температура срабатывания защиты | Tj 145°C, типовое значение, определение на основном управляющем ИС |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -40…+70°C, с учётом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -55…+125°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Температура корпуса при работе, максимум | 115°C |
ЭМС и безопасность
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55015, FCC part 15 class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8, уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 350 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Степень защиты | IP67 |
Размеры и масса
| Параметр | Значение |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,8 × 0,48" |
| Масса LDB-L | 15,6 г (15 шт. на трубку) |
| Масса LDB-LW | 18 г (20 шт. в коробке), заказ по MPQ |
Подключение
Для исполнения LDB-LW используется проводное подключение. Согласно таблице распиновки:
| Контакт | Назначение |
| 2 | -Vin, чёрный провод, не подключать к -Vout |
| 11 | -Vout, синий провод, подключение LED- |
| 14 | +Vout, жёлтый провод, подключение LED+ |
| 21 | PWM DIM, белый провод, управление включением/выключением и диммированием, оставить открытым если не используется |
| 23 | +Vin, красный провод, питание DC |
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В DC, нагрузке 25°C и 70% RH, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ.
- Выход LDB-L не должен быть соединён с входом того же устройства или с выходом других источников.
- Если входное напряжение 36 В, допустимый рабочий диапазон выходного напряжения должен быть менее 38 В.
Упаковка
| Параметр | Значение |
| Стандартная упаковка | Трубка |
| MPQ для LDB-L | 15 шт. в трубке |
| MPQ для LDB-LW | 20 шт. в коробке |
| Максимальное количество в коробке, LDB-L | 750 шт. |
| Максимальное количество в коробке, LDB-LW | 240 шт. |
| Масса одной трубки | 260 г |
| Масса одной коробки | 440 г |
| Масса одной транспортной коробки, LDB-L | 13,8 кг |
| Масса одной транспортной коробки, LDB-LW | 6,08 кг |
| Размер транспортной коробки | 600 × 230 × 220 мм |
