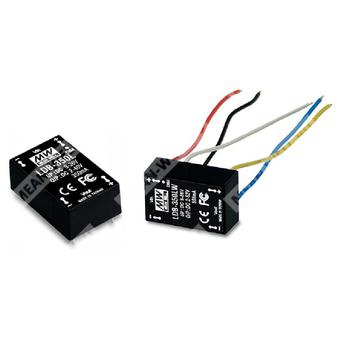

LDB-600L - компактный DC/DC понижающе-повышающий драйвер постоянного тока для светодиодных цепей.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDB | Серия DC/DC драйверов светодиодов с постоянным током |
| 600 | Номинальный выходной ток 600 мА |
| L | Вариант исполнения серии LDB-L |
Назначение и особенности
Изделие LDB-600L представляет собой неизолированный DC/DC драйвер светодиодов с режимом понижающе-повышающего преобразования и стабилизацией выходного тока. Устройство предназначено для питания светодиодных сборок от источников постоянного напряжения с широким диапазоном входа и автоматически поддерживает заданный ток нагрузки. Реализованы функции ШИМ-диммирования и дистанционного включения/выключения. Корпус полностью залит компаундом и рассчитан на применение в условиях повышенной влажности и вибраций.
Особенности
- Понижающе-повышающий DC/DC преобразователь для светодиодных нагрузок.
- Выходной ток: 600 мА.
- Широкий диапазон входного напряжения: 9…36 В DC.
- Диапазон выходного напряжения: 2…30 В DC.
- Высокий КПД: до 88%.
- Встроенное ШИМ-диммирование и функция ON/OFF.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полная герметизация, степень защиты IP67.
- Компактное исполнение.
- Высокая надежность.
Области применения
- Светодиодное освещение промышленного назначения.
- Питание последовательных светодиодных цепочек.
- Системы с диммированием и дистанционным управлением яркостью.
- Компактные светотехнические устройства с ограниченным монтажным объемом.
Основные параметры
| Параметр | Значение |
| Партномер | LDB-600L |
| Тип изделия | DC/DC драйвер светодиодов постоянного тока, понижающе-повышающий |
| Номинальный выходной ток | 600 мА |
| Диапазон входного напряжения | 9…36 В DC |
| Диапазон выходного напряжения | 2…30 В DC |
| Точность выходного тока | ±5% |
| Пульсации и шум | 200 мВ пик-пик |
| Частота переключения | 1000 кГц |
| Напряжение холостого хода | 75 В DC |
| КПД, максимальный | 88% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9…36 В DC |
| Входной ток при полной нагрузке, 12 В DC | 2000 мА |
| Входной ток при полной нагрузке, 24 В DC | 930 мА |
| Входной фильтр | Конденсатор |
Выход
| Параметр | Значение |
| Диапазон выходного напряжения | 2…30 В DC |
| Номинальный выходной ток | 600 мА |
| Точность выходного тока | ±5% |
| Пульсации и шум | 200 мВ пик-пик |
| Напряжение холостого хода | 75 В DC |
| Режим стабилизации | Стабилизация постоянного тока |
Управление ШИМ и включением/выключением
| Параметр | Значение |
| Функция управления | ШИМ-диммирование и дистанционное включение/выключение |
| Диапазон управляющего напряжения | 2…10 В DC или разомкнутая цепь для включения |
| Логический уровень выключения | Менее 0,5 В DC или короткое замыкание |
| Частота ШИМ | 100…1000 Гц |
| Максимальный ток сигнала ШИМ | 1 мА |
Защита
| Параметр | Значение |
| Короткое замыкание | Тип защиты: продолжение работы с автоматическим восстановлением после устранения аварии |
| Перегрев | Тип защиты: отключение с автоматическим восстановлением после снижения температуры |
| Температура срабатывания защиты | Tj 145 °C, типовое значение, контроль по основной микросхеме |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+70 °C, с учетом кривой дерейтингa |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -55…+125 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Максимальная температура корпуса | 115 °C |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55015, FCC part 15 class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Надежность и конструктив
| Параметр | Значение |
| MTBF | 350 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Исполнение корпуса | Полная заливка, компаунд Epoxy (UL94-V0) |
| Масса | LDB-L: 15,6 г (15 шт./трубка); LDB-LW: 18 г (20 шт./коробка), заказ по MPQ |
Подключение выводов
| Номер вывода | Назначение | Примечание |
| 2 | -Vin | Не подключать к -Vout |
| 11 | -Vout | Подключение светодиодной цепи |
| 14 | +Vout | Подключение светодиодной цепи |
| 21 | PWM DIM | Дистанционное включение/выключение и ШИМ-диммирование, оставить неподключенным, если не используется |
| 23 | +Vin | Источник питания постоянного тока |
Механическое исполнение
Для исполнения LDB-L предусмотрен корпус с выводами под монтаж на плату. Также доступно исполнение LDB-LW с проводами UL3385 22 AWG. По чертежу указаны установочные размеры и допуски, включая шаг и толщину корпуса; допуск на выводы составляет ±0,05 мм.
Упаковка
| Параметр | Значение |
| Стандартная трубчатая упаковка | LDB-L |
| MPQ на трубку | 15 шт. |
| Масса одной трубки | 260 г |
| Максимальное количество в картонной коробке | 750 шт. |
| Масса одной коробки | 13,8 кг |
| Упаковка в коробке | LDB-LW |
| MPQ в коробке | 20 шт. |
| Масса одной коробки | 440 г |
| Максимальное количество в картонной коробке | 240 шт. |
| Масса одной картонной коробки | 6,08 кг |
Примечания
- Все параметры указаны при температуре окружающей среды 25 °C, нагрузке 70% и без учета охлаждения принудительным обдувом.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсатором 0,1 мкФ.
- Выход LDB-L не должен подключаться к входу того же устройства или к выходу других источников.
- Если входное напряжение равно 36 В, диапазон рабочего выходного напряжения должен быть менее 38 В.
