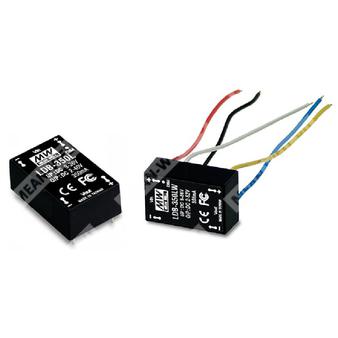

LDB-600LW - компактный драйвер светодиодов постоянного тока с повышающе-понижающим преобразованием и PWM-управлением.
Назначение: источник тока для питания светодиодных нагрузок с широким диапазоном входного напряжения, удалённым включением/выключением и ШИМ-регулированием яркости.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | LDB-L | Серия DC/DC драйверов светодиодов с постоянным током, buck-boost |
| Номинальный выходной ток | 600 | 600 мА |
| Исполнение | LW | Проводное исполнение |
Краткое описание
Модуль LDB-600LW представляет собой DC/DC преобразователь типа buck-boost для питания светодиодных цепочек постоянным стабилизированным током 600 мА. Устройство рассчитано на широкий диапазон входного напряжения, поддерживает ШИМ-диммирование и функцию удалённого включения/выключения. Конструктивно выполнено в компактном полностью залитом корпусе, пригодном для эксплуатации в условиях повышенной влажности и запылённости.
Особенности
- Повышающе-понижающий DC/DC преобразователь.
- Выходной ток: 600 мА.
- Широкий диапазон входного напряжения: 9–36 В постоянного тока.
- Широкий диапазон напряжения светодиодной нагрузки: 2–30 В постоянного тока.
- Высокий КПД, до 88%.
- Встроенное ШИМ-диммирование и дистанционное ON/OFF-управление.
- Полная герметизация компаундом, степень защиты IP67.
- Компактные габариты.
- Высокая надёжность.
- Подходит для систем освещения на светодиодах.
- Соответствие требованиям по ЭМС.
Применение
- Светодиодное освещение.
- Питание последовательных светодиодных строк.
- Системы с требованием регулирования яркости по ШИМ.
- Компактные источники постоянного тока для промышленной и общей светотехники.
Основные параметры
| Параметр | Значение |
| Тип изделия | DC/DC светодиодный драйвер постоянного тока, buck-boost |
| Номинальный выходной ток | 600 мА |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Диапазон выходного напряжения | 2–30 В постоянного тока |
| Точность выходного тока | ±5% |
| Пульсации и шум | 200 мВ пик-пик |
| Частота переключения | 1000 кГц |
| Напряжение холостого хода | 75 В постоянного тока |
| КПД | до 88% |
| Диапазон ШИМ-управления | 100 Гц – 1 кГц |
| Максимальный ток сигнала ШИМ | 1 мА |
| Температура срабатывания защиты от перегрева | Tj 145°C тип. |
| Температура корпуса при работе, максимум | 115°C |
| Средняя наработка до отказа | 350 тыс. ч минимум |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Входной ток при полной нагрузке | 2000 мА при 12 ВDC; 930 мА при 24 ВDC |
| Входной ток без нагрузки | 2 мА при 24 ВDC |
| Фильтр | Конденсатор |
Выход
| Параметр | Значение |
| Выходной ток | 600 мА |
| Диапазон выходного напряжения | 2–30 В постоянного тока |
| Напряжение холостого хода | 75 В постоянного тока |
| Точность выходного тока | ±5% |
| Пульсации и шум | 200 мВ пик-пик |
| Режим регулирования | Стабилизация тока |
Управление PWM и ON/OFF
| Параметр | Значение |
| Удалённое включение/выключение | Открыть, если не используется |
| Включение с диммированием | DIM относительно -Vin: от 2 до 10 В постоянного тока или разомкнутая цепь |
| Выключение | DIM относительно -Vin: менее 0,5 В постоянного тока или короткое замыкание |
| Частота ШИМ | 100–1 кГц |
| Максимальный ток сигнала ШИМ | 1 мА |
| Характеристика диммирования | При PWM-диммировании выходной ток изменяется в режиме ШИМ |
Защиты
| Параметр | Значение |
| Короткое замыкание | Режим продолжения работы, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -40 до +70°C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -55 до +125°C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, общая продолжительность 60 мин. по осям X, Y, Z |
| Температура корпуса при работе, максимум | 115°C |
ЭМС
| Параметр | Значение |
| Стандарты на помехоэмиссию | Соответствие BS EN/EN55015, FCC Part 15 Class B, EAC TP TC 020 |
| Стандарты на помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8, уровень для промышленно-бытовой аппаратуры, критерий A, EAC TP TC 020 |
| Безопасность | EAC TP TC 020/2011 approved |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 350 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Масса | LDB-L: 15,6 г; LDB-LW: 18 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Степень защиты | IP67 |
Подключение выводов
| Вывод | Назначение |
| 1, 2 | -Vin, не подключать к -Vout |
| 11, 12 | -Vout, подключение светодиодной нагрузки |
| 13, 14 | +Vout, подключение светодиодной нагрузки |
| 21 | PWM DIM, вход ON/OFF и ШИМ-диммирования, оставить открытым если не используется |
| 23, 24 | +Vin, источник питания постоянного тока |
Упаковка
| Параметр | Значение |
| Исполнение упаковки | Трубчатая упаковка |
| MPQ на трубку | 15 шт. |
| Масса одной трубки | 260 г |
| Максимальное количество в коробке | 750 шт. |
| Масса одной коробки | 13,8 кг |
| Габариты коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальных условиях: вход 24 В постоянного тока, нагрузка 25°C, относительная влажность 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ.
- Выход LDB-L не должен быть соединён с входом устройства или с выходом других источников питания.
- Если входное напряжение составляет 36 В, диапазон рабочего выходного напряжения должен быть менее 38 В.
