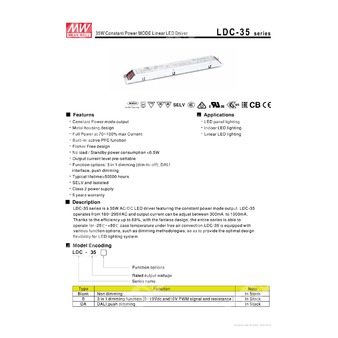

LDC-35 - линейный светодиодный драйвер постоянной мощности 35 Вт для промышленного и внутреннего LED-освещения.
Характеристика
LDC-35 представляет собой AC/DC светодиодный драйвер мощностью 35 Вт с режимом постоянной мощности, широким диапазоном входного напряжения 180–295 В AC и регулируемым выходным током 300–1000 мА. Серия предназначена для питания светодиодных светильников, панельных и линейных систем освещения, поддерживает различные варианты управления яркостью и рассчитана на работу в условиях свободной конвекции воздуха.
Расшифровка партномера
| LDC | Серия линейных светодиодных драйверов |
| 35 | Номинальная выходная мощность 35 Вт |
Особенности
- Режим выхода с постоянной мощностью.
- Металлический корпус.
- Полная мощность при 70–100% от максимального тока.
- Встроенная функция активной коррекции коэффициента мощности.
- Бесмерцательное исполнение.
- Потребление на холостом ходу / в режиме ожидания менее 0,5 Вт.
- Предустанавливаемый уровень выходного тока.
- Варианты функций: 3-в-1 диммирование с функцией dim-to-off; интерфейс DALI; push dimming.
- Типичный срок службы более 50000 часов.
- SELV и изолированный выход.
- Источник питания класса 2.
Применение
- Панельное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Линейное светодиодное освещение.
Параметры
Выход
| Модель | LDC-35 |
| Диапазон выходного тока | 300–1000 мА, значение по умолчанию 700 мА |
| Номинальная мощность | 35 Вт |
| Диапазон режима постоянного тока | 27–56 В |
| Диапазон тока полной мощности | 625–1000 мА |
| Напряжение холостого хода (макс.) | 60 В |
| Пульсации тока низкой частоты | 3,0% max. при номинальном токе |
| Допуск по току | ±5,0% |
Вход
| Время запуска | 500 мс / 230 В AC |
| Диапазон входного напряжения | 180–295 В AC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 230 В AC и нагрузке ≥ 50%; PF ≥ 0,92 при 277 В AC и нагрузке ≥ 75% |
| КПД | 88% тип. при 230 В AC и полной нагрузке |
| Потребляемый ток | 0,2 А / 230 В AC; 0,16 А / 277 В AC |
| Пусковой ток | 30 А (длительность 250 мкс, измерение при 50% Ipeak), 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
Защита
| Короткое замыкание | Режим hiccup или ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с автоматическим восстановлением или повторным включением питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением |
Управление и функции
| Диммирование | См. раздел «Режим диммирования» |
| Температурная компенсация | Внешний NTC, см. раздел «Режим температурной компенсации» |
Эксплуатация и окружающая среда
| Рабочая температура | Tcase = -25…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, AS/NZS 61347.1, AS/NZS IEC 61347.2.13; BS EN/EN62384; GB19510.14, GB19510.1, EAC TP TC 004, BIS IS15885 |
| Стандарты DALI | Соответствие IEC62386-101, 102, 207 для исполнения DA |
| Изоляционное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 50%; BS EN/EN61000-3-3; GB/T17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; помехоустойчивость к импульсным перенапряжениям: Line-Earth 2 кВ, Line-Line 1 кВ |
Показатели надёжности и ресурс
| MTBF | 2313,3 тыс. ч min. по Telcordia SR-332 (Bellcore); 286,8 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | Более 50000 часов при Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже |
Размеры и масса
| Габариты | 280 × 30 × 21 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 54 шт. / 12,88 кг / 0,91 куб. фут |
Настройка выходного тока
| Принцип настройки | Выходной номинальный ток может быть скорректирован добавочным сопротивлением |
| Таблица предустановки тока | 15,2 кОм — 1,0 А; 19 кОм — 0,9 А; 24,5 кОм — 0,8 А; 32,5 кОм — 0,7 А; 43 кОм — 0,62 А; 46 кОм — 0,6 А; 72,5 кОм — 0,5 А; 100 кОм — 0,45 А; 150 кОм — 0,4 А; 300 кОм — 0,35 А; NC — 0,3 А |
Режим диммирования
Выходной уровень постоянного тока может регулироваться между выводами DIM+ и DIM- одним из трёх способов: 0–10 В DC, сигналом ШИМ 10 В или сопротивлением. Рекомендуется непосредственное подключение к светодиодам. Применение с дополнительными драйверами не предусмотрено. Ток источника диммирования от блока питания: 100 мкА тип.
При подаче добавочного напряжения 0–10 В DC или добавочного ШИМ-сигнала 10 В с частотой 100 Гц – 3 кГц выходной ток изменяется от 0% до 100% в соответствии с управляющим сигналом. При использовании сопротивления выходной ток изменяется плавно в зависимости от номинала резистора и количества синхронизированных драйверов.
Примечания по диммированию: минимальный уровень диммирования составляет около 8%; при 0% < Iout < 8% выходной ток не нормируется. Выходной ток может снижаться до 0% при входном сигнале около 0 В DC или при ШИМ-сигнале 10 В с 0% заполнением. Для обеспечения корректной работы на малом уровне диммирования выходной ток должен быть выше 45 мА.
Интерфейс push dimming
Заводская настройка уровня диммирования — 100%. Если длительность нажатия менее 0,05 с, состояние драйвера не изменяется. До 10 драйверов могут работать одновременно при использовании одной общей кнопки. Максимальная длина кабеля от кнопки до последнего драйвера — 20 м.
| Короткое нажатие | 0,1–1 с | Включение/выключение драйвера |
| Длительное нажатие | 1,5–10 с | Каждое длительное нажатие меняет направление диммирования: вверх или вниз |
| Сброс | >11 с | Установка уровня диммирования 100% |
Дополнительная кнопка может подключаться только между клеммой LS и AC/L; при подключении к AC/N возникает короткое замыкание.
Интерфейс DALI
Применяется сигнал DALI между DA+ и DA-. Протокол DALI включает 16 групп и 64 адреса. Первый шаг диммирования фиксирован на уровне 8% от номинальной выходной мощности. DALI и push dimming одновременно не используются; заводская настройка по умолчанию — DA.
Режим температурной компенсации
Встроенная функция температурной компенсации реализуется подключением датчика температуры NTC между клеммами +NTC / -NTC и контрольной точкой на осветительной системе либо в окружающей среде. Это позволяет изменять выходной ток в зависимости от температуры для продления ресурса светодиодов.
Если NTC не подключён, драйвер продолжает работать нормально, а выходной ток соответствует уровню, выбранному через вывод IADJ.
Рекомендация по NTC: при сопротивлении <20 кОм выходной ток уменьшается по мере снижения сопротивления; при сопротивлении >20 кОм — нормальный выходной ток. MEAN WELL не поставляет NTC, а при применении датчика другой марки необходимо предварительно проверить температурную кривую.
Примечания
- Если специально не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Настройка выходного тока».
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном пуске. Включение/выключение источника питания может увеличивать время запуска.
- Драйвер рассматривается как компонент для работы в составе конечного оборудования; при изменении комплектации конечный производитель должен повторно подтвердить соответствие требованиям EMC для всей установки.
- Серия соответствует типичному сроку службы более 50000 часов при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Температурное снижение допустимой нагрузки на высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Для соответствия требованиям актуального регламента ErP данный источник питания для светильников может использоваться только после выключателя, без постоянного подключения к сети.
