LDC-35B
LDC-35B — линейный светодиодный драйвер постоянной мощности 35 Вт с регулировкой выходного тока и функциями диммирования.

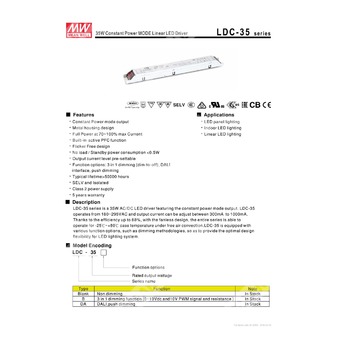

35W Constant Power MODE Linear LED Driver серии LDC-35
Краткое описание
Серия LDC-35 представляет собой AC/DC светодиодный драйвер мощностью 35 Вт с режимом постоянной мощности на выходе. Устройство работает от сети 180…295 В AC и позволяет настраивать выходной ток в диапазоне 300…1000 мА. Благодаря КПД до 88% и бескулерной конструкции серия пригодна для работы при температуре корпуса от -25 до +80 °C в условиях свободной конвекции воздуха. Для применения в светотехнических системах предусмотрены различные функциональные исполнения, включая диммирование.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| LDC | Серия линейных светодиодных драйверов Mean Well |
| 35 | Номинальная выходная мощность 35 Вт |
| B | Исполнение с функцией 3 в 1 диммирования: 0…10 В DC, 10 В PWM и сопротивление |
Особенности
- Выход в режиме постоянной мощности.
- Металлический корпус.
- Полная мощность в диапазоне 70…100% максимального тока.
- Встроенная активная коррекция коэффициента мощности.
- Бесмерцательное исполнение.
- Потребление без нагрузки / в режиме ожидания менее 0,5 Вт.
- Предварительная установка уровня выходного тока.
- Функциональное исполнение B: диммирование 3 в 1.
- Типовой срок службы более 50 000 часов.
- SELV и гальваническая изоляция.
- Класс 2 по требованиям к источнику питания.
- Широкий выбор вариантов управления, применимых в системах светодиодного освещения.
Области применения
- Панельные светодиодные светильники.
- Внутреннее светодиодное освещение.
- Линейное светодиодное освещение.
Функциональные исполнения
| Тип | Функция | Примечание |
|---|---|---|
| Пусто | Без диммирования | В наличии |
| B | 3 в 1 диммирование: 0…10 В DC, 10 В PWM, сопротивление | В наличии |
| DA | DALI, push-диммирование | В наличии |
Таблица параметров
Выход
| Параметр | Значение |
|---|---|
| Диапазон выходного тока | 300…1000 мА |
| Номинальный ток по умолчанию | 700 мА |
| Номинальная мощность | 35 Вт |
| Диапазон постоянного тока | 27…56 В |
| Диапазон тока полной мощности | 625…1000 мА |
| Напряжение холостого хода, максимум | 60 В |
| Низкочастотные пульсации тока | 3,0% максимум при номинальном токе |
| Допуск по току | ±5,0% |
| Настройка выходного тока | Через дополнительный резистор |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 180…295 В AC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,95 при 230 В AC и нагрузке ≥ 50%; PF ≥ 0,92 при 277 В AC и нагрузке ≥ 75% |
| КПД, тип. | 88% при 230 В AC и полной нагрузке |
| Входной ток, тип. | 0,2 А при 230 В AC; 0,16 А при 277 В AC |
| Пусковой ток, тип. | 30 А при 230 В AC, длительность 250 мкс, измерение при 50% Ipeak; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Время запуска | 500 мс при 230 В AC |
Защита
| Параметр | Значение |
|---|---|
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | Отключение выходного напряжения с авто-восстановлением или после повторного включения питания |
| Перегрев | Отключение выходного напряжения с авто-восстановлением |
| Диапазон защиты по перенапряжению | 61…80 В |
Функции
| Параметр | Значение |
|---|---|
| Диммирование | См. раздел «Режимы диммирования» |
| Температурная компенсация | Внешним NTC, см. раздел «Режим температурной компенсации» |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|---|
| Рабочая температура | Tcase = -25…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, общий цикл 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Нормы и соответствие
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, AS/NZS 61347.1, AS/NZS IEC 61347.2.13; BS EN/EN62384; GB19510.14, GB19510.1, EAC TP TC 004, BIS IS15885 |
| DALI | Соответствие IEC62386-101, 102, 207 для исполнения DA |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 50%; BS EN/EN61000-3-3; GB/T17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry; устойчивость к импульсам: линия-земля 2 кВ, линия-линия 1 кВ; EAC TP TC 020 |
Прочее
| Параметр | Значение |
|---|---|
| Средняя наработка на отказ | 2313,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 286,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 280 × 30 × 21 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 54 шт. / 12,88 кг / 0,91 куб. фута |
Режимы диммирования
Для исполнения B уровень выходного постоянного тока регулируется одним из трёх способов между выводами DIM+ и DIM-: 0…10 В DC, сигнал 10 В PWM или сопротивление.
Непосредственное подключение к светодиодам рекомендуется. Использование с дополнительными драйверами не допускается.
Источник тока диммирования от блока питания: 100 мкА, тип.
Применение дополнительного напряжения 0…10 В DC: при росте управляющего напряжения выходной ток изменяется от 10% до 100%.
Применение дополнительного сигнала 10 В PWM: частота 100 Гц…3 кГц; при изменении скважности от 0% до 100% выходной ток изменяется от 0% до 100%.
Применение дополнительного сопротивления: выходной ток изменяется от 10% до 100% при использовании приведённых значений сопротивления для синхронного диммирования нескольких драйверов.
Примечания по диммированию:
- Минимальный уровень диммирования составляет около 8%, а выходной ток не определён в диапазоне 0% < Iout < 8%.
- Выходной ток может снижаться до 0% при управляющем напряжении около 0 В DC либо при сигнале 10 В PWM со скважностью 0%.
- Для обеспечения стабильности диммирования на малом уровне выходной ток должен быть выше 45 мА.
Push-диммирование и интерфейс DALI
Push-диммирование, первичная сторона:
| Действие | Длительность | Функция |
|---|---|---|
| Короткое нажатие | 0,1…1 с | Включение / выключение драйвера |
| Длительное нажатие | 1,5…10 с | Каждое длительное нажатие меняет направление диммирования: вверх или вниз |
| Сброс | >11 с | Установка уровня диммирования 100% |
- Заводская настройка уровня диммирования — 100%.
- Если нажатие длится менее 0,05 с, состояние драйвера не изменяется.
- До 10 драйверов могут работать одновременно от одной общей кнопки push.
- Максимальная длина кабеля от кнопки push до последнего драйвера — 20 м.
- Дополнительная кнопка должна подключаться только между клеммой LS и AC/L; при подключении к AC/N возникает короткое замыкание.
Интерфейс DALI, первичная сторона:
- Подать сигнал DALI между DA+ и DA-.
- Протокол DALI включает 16 групп и 64 адреса.
- Первый шаг установлен на уровне 8% от номинальной выходной мощности.
- DALI и push-диммирование одновременно использовать нельзя; заводская настройка по умолчанию — DA.
Режим температурной компенсации
В драйвер LDC-35 встроена функция температурной компенсации. При подключении температурного датчика NTC между клеммами +NTC и -NTC и точкой контроля на осветительной системе либо в окружающей среде выходной ток изменяется в соответствии с температурой, что позволяет продлить срок службы светодиодов.
При отсутствии NTC-резистора драйвер продолжает работать нормально, а значение выходного тока соответствует уровню, выбранному через вывод IADJ.
| Сопротивление NTC | Состояние выходного тока |
|---|---|
| <20 кОм | Выходной ток уменьшается при снижении сопротивления |
| >20 кОм | Нормальный выходной ток |
- Компания Mean Well не поставляет NTC-резистор; приведённые данные получены при использовании резистора.
- При применении NTC другого производителя требуется предварительно проверить температурную характеристику.
- При использовании температурной компенсации функция диммирования становится недействительной.
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Установка выходного тока».
- При низком входном напряжении может потребоваться дерейтинг; см. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном пуске; включение и выключение источника питания может увеличивать время запуска.
- Драйвер рассматривается как компонент, предназначенный для работы в составе конечного оборудования; из-за влияния полной установки производителю конечного изделия требуется повторная оценка соответствия требованиям ЭМС для всей системы.
- Серия соответствует типичному сроку службы более 50 000 часов при Tcase, особенно в контрольной точке tc (или TMP по DLC), около 70 °C и ниже.
- Температурный дерейтинг на высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Для соответствия последним требованиям ErP источник питания для светильников может применяться только после выключателя, без постоянного подключения к сети.
