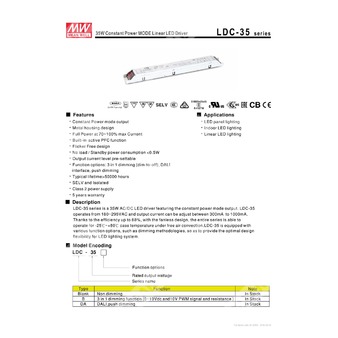

LDC-35DA - линейный светодиодный драйвер постоянной мощности 35 Вт с интерфейсом DALI для питания светодиодных светильников.
Расшифровка партномера
| Позиция | Расшифровка |
| LDC | Серия линейных драйверов светодиодов |
| 35 | Номинальная мощность 35 Вт |
| DA | Исполнение с интерфейсом DALI и управлением push dimming |
Назначение и основные особенности
LDC-35DA представляет собой AC/DC светодиодный драйвер линейного типа с режимом постоянной мощности. Устройство предназначено для питания светодиодных нагрузок в системах внутреннего и панельного освещения, а также в линейных светильниках. Модель работает от сети переменного тока 180–295 В и обеспечивает регулируемый выходной ток в диапазоне 300–1000 мА. Для исполнения DA предусмотрены функции управления по интерфейсу DALI и push dimming на первичной стороне.
Особенности:
- Режим постоянной мощности на выходе.
- Металлический корпус.
- Полная мощность в диапазоне 70–100% от максимального тока.
- Встроенная активная коррекция коэффициента мощности.
- Бесмерцательный режим работы.
- Потребление без нагрузки/в режиме ожидания менее 0,5 Вт.
- Предварительная настройка уровня выходного тока.
- Функциональные опции: диммирование 3 в 1, DALI, push dimming.
- Типичный срок службы более 50000 часов.
- SELV и гальваническая изоляция.
- Источник питания класса 2.
Области применения
- Панельное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Линейное светодиодное освещение.
Таблица параметров
Выход
| Параметр | Значение |
| Модель | LDC-35DA |
| Диапазон выходного тока | 300–1000 мА, по умолчанию 700 мА |
| Номинальная мощность | 35 Вт |
| Диапазон постоянного тока | 27–56 В |
| Диапазон тока полной мощности | 625–1000 мА |
| Напряжение холостого хода | 60 В |
| Пульсации выходного тока низкой частоты | 3,0% max. при номинальном токе |
| Допуск по току | ±5,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В AC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 230 В AC и нагрузке ≥50%; PF ≥ 0,92 при 277 В AC и нагрузке ≥75% |
| КПД | 88% при 230 В AC и полной нагрузке |
| Потребляемый ток | 0,2 А / 230 В AC; 0,16 А / 277 В AC |
| Ток пуска | 30 А, холодный пуск, длительность импульса 250 мкс, измерение при 50% Ipeak / 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Время установки | 500 мс / 230 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим прерывистого запуска или ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | Отключение выходного напряжения с авто-восстановлением либо восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с авто-восстановлением |
Функции
| Параметр | Значение |
| Диммирование | По документации на режим диммирования |
| Компенсация температуры | С помощью внешнего NTC, по документации на режим температурной компенсации |
| Интерфейс DALI | Соответствие IEC62386-101, 102, 207 для исполнения DA |
| Диммирование push | Поддерживается для исполнения DA |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = -25…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 2313,3 тыс. ч min. по Telcordia SR-332 (Bellcore); 286,8 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, AS/NZS 61347.1, AS/NZS IEC 61347.2.13; BS EN/EN62384; GB19510.14, GB19510.1; EAC TP TC 004; BIS IS15885 |
| Стандарты DALI | IEC62386-101, 102, 207 для исполнения DA |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3; GB/T17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень для light industry; импульсная помехоустойчивость: линия-земля 2 кВ, линия-линия 1 кВ; EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| Габариты | 280 × 30 × 21 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 54 шт. / 12,88 кг / 0,91 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Смещение диапазона выходного тока и настройка номинального тока должны выполняться согласно разделу настройки выходного тока.
- При низком входном напряжении может потребоваться снижение номинальной нагрузки; см. раздел статической характеристики.
- Время установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличивать это время.
- Драйвер рассматривается как компонент, применяемый в составе конечного оборудования; при окончательной установке необходимо повторно подтвердить соответствие требованиям ЭМС.
- Серия соответствует типичному ресурсу более 50000 часов при Tcase, особенно в точке tc или TMP, около 70 °C или ниже.
- Для высоты более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для выполнения последних требований ErP источник питания для светильников должен применяться только за выключателем без постоянного подключения к сети.
Управление диммированием и подключение
Исполнение DA поддерживает интерфейс DALI и push dimming на первичной стороне. Управление DALI выполняется сигналом между клеммами DA+ и DA-. Для push dimming допускается подключение кнопки только между клеммой LS и AC/L; подключение к AC/N приводит к короткому замыканию. Максимальная длина кабеля от кнопки до последнего драйвера — 20 м. DALI и push dimming одновременно не используются.
Фабричная установка уровня диммирования — 100%. При нажатии кнопки менее 0,05 с состояние драйвера не меняется. Краткое нажатие 0,1–1 с выполняет включение/выключение, длительное нажатие 1,5–10 с изменяет направление изменения яркости, сброс более 11 с устанавливает уровень диммирования 100%.
Температурная компенсация
Драйвер имеет встроенную функцию температурной компенсации. При подключении NTC-резистора между клеммами +NTC и -NTC и размещении датчика в контрольной точке светильника или в окружающей среде выходной ток изменяется в зависимости от температуры для увеличения ресурса светодиодов. При сопротивлении NTC менее 20 кОм выходной ток уменьшается; при сопротивлении более 20 кОм сохраняется нормальный выходной ток. При использовании температурной компенсации функция диммирования становится недействительной.
