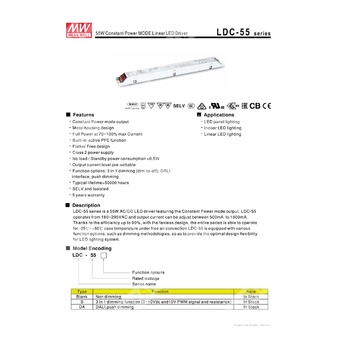

LDC-55 - линейный светодиодный драйвер постоянной мощности для систем LED-освещения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LDC |
Серия линейных драйверов светодиодов |
| 55 |
Номинальная мощность 55 Вт |
Назначение и основные особенности
LDC-55 представляет собой AC/DC драйвер светодиодов мощностью 55 Вт с режимом постоянной мощности. Изделие рассчитано на питание от сети переменного тока и обеспечивает регулировку выходного тока в широком диапазоне. Серия выполнена в металлическом корпусе, не содержит вентилятора, предназначена для работы в составе светотехнических систем и поддерживает различные варианты диммирования в зависимости от исполнения.
Особенности
- Выход в режиме постоянной мощности.
- Металлический корпус.
- Полная мощность в диапазоне 70–100% от максимального тока.
- Встроенная активная коррекция коэффициента мощности.
- Конструкция без вентилятора.
- Отсутствие мерцания.
- Источник питания класса 2.
- Потребление мощности на холостом ходу / в режиме ожидания менее 0,5 Вт.
- Предварительная настройка уровня выходного тока.
- Функциональные исполнения: диммирование 3-в-1 (диммирование до отключения), интерфейс DALI, push-диммирование.
- Типичный срок службы более 50000 часов.
- SELV и гальваническая изоляция.
Области применения
- Панельное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Линейное светодиодное освещение.
Описание
Серия LDC-55 — это 55-ваттный AC/DC светодиодный драйвер с выходом в режиме постоянной мощности. Устройство работает от сети 180–295 В переменного тока, а выходной ток может быть установлен в диапазоне 500–1600 мА. Благодаря КПД до 90% и бесвентиляторному исполнению серия рассчитана на работу при температуре корпуса от -25 до +80 °C при свободной конвекции воздуха. Серия оснащается различными функциональными опциями, включая методы диммирования, что обеспечивает гибкость проектирования светодиодных систем.
Таблица вариантов исполнения
| Тип | Функция | Примечание |
|---|
| Пусто |
Без диммирования |
В наличии |
| B |
Диммирование 3-в-1 (0–10 В DC, сигнал ШИМ 10 В и сопротивление) |
В наличии |
| DA |
Интерфейс DALI, push-диммирование |
В наличии |
| DA2 |
DALI-2, push-диммирование |
В наличии |
Электрические параметры
| Параметр | Значение |
|---|
| Диапазон выходного тока |
500–1600 мА (1050 мА по умолчанию) |
| Номинальная мощность |
55 Вт |
| Диапазон постоянного тока |
27–56 В |
| Диапазон полного режима мощности |
980–1600 мА |
| Максимальное напряжение холостого хода |
60 В |
| Пульсации тока низкой частоты |
3,0% максимум при номинальном токе |
| Допуск по току |
±5,0% |
| Время установки |
500 мс / 230 В AC |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения |
180–295 В AC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,95 при 230 В AC и нагрузке ≥ 50%; PF ≥ 0,9 при 277 В AC и нагрузке ≥ 75% |
| КПД |
90% тип. при 230 В AC и полной нагрузке |
| Потребляемый ток |
0,35 А / 230 В AC; 0,25 А / 277 В AC |
| Пусковой ток |
Холодный старт 30 А, длительность 300 мкс, измерение при 50% Ipeak / 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА / 277 В AC |
| Потребление без нагрузки / в режиме ожидания |
<0,5 Вт |
Защита
| Функция защиты | Поведение |
|---|
| Короткое замыкание |
Снижение выходного напряжения с автоматическим восстановлением |
| Перенапряжение |
61–80 В; отключение выходного напряжения с автоматическим восстановлением или восстановлением после повторного включения |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением |
Функции
| Функция | Параметры |
|---|
| Диммирование |
См. раздел «Работа диммирования» |
| Температурная компенсация |
Внешний NTC, см. раздел «Работа температурной компенсации» |
Параметры окружающей среды
| Параметр | Значение |
|---|
| Рабочая температура |
Tcase = -25…+80 °C |
| Максимальная температура корпуса |
Tcase = +80 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура и влажность хранения |
-40…+80 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин / цикл, период 60 мин по осям X, Y, Z |
Надёжность и ресурс
| Параметр | Значение |
|---|
| MTBF |
2521 тыс. ч минимум по Telcordia SR-332 (Bellcore); 226,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы |
>50000 часов |
Стандарты безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, AS/NZS 61347.1, AS/NZS IEC 61347.2.13; BS EN/EN62384; GB19510.14, GB19510.1; EAC TP TC 004; BIS IS15885 |
| Стандарты DALI |
IEC62386-101, 102, 207 для исполнения DA |
| Помехоустойчивость |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсам: линия-земля 2 кВ, линия-линия 1 кВ; EAC TP TC 020 |
| Эмиссия |
BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 50%; BS EN/EN61000-3-3; GB/T17743; GB17625.1; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
|---|
| Габаритные размеры |
320 × 30 × 21 мм (Д × Ш × В) |
| Масса |
0,255 кг |
| Упаковка |
48 шт.; 13,24 кг; 0,92 куб. фута |
Подключение и клеммы
Клеммная колодка TB1
| Номер контакта | Назначение |
|---|
| 1 |
ACL |
| 2 |
ACN |
| 3 |
NC |
| 4 |
FG |
| 5 |
NC для исполнения DA |
| 6 |
DA-/N для исполнения DA |
| 7 |
DA+/Ls для исполнения DA |
Клеммная колодка TB2
| Номер контакта | Назначение |
|---|
| 1 |
Vo+ |
| 2 |
Vo+ |
| 3 |
Vo- |
| 4 |
Vo- |
| 5 |
NTC |
| 6 |
NTC |
| 7 |
IADJ |
| 8 |
IADJ |
| 9 |
DIM+ для исполнения B |
| 10 |
DIM- для исполнения B |
Диапазон регулировки выходного тока
| Сопротивление | Выходной ток |
|---|
| 18 кОм |
1,6 А |
| 20 кОм |
1,52 А |
| 24 кОм |
1,45 А |
| 27 кОм |
1,32 А |
| 30 кОм |
1,26 А |
| 33 кОм |
1,2 А |
| 36 кОм |
1,15 А |
| 39 кОм |
1,11 А |
| 43 кОм |
1,06 А |
| 47 кОм |
1,03 А |
| 56 кОм |
0,95 А |
| 68 кОм |
0,88 А |
| 91 кОм |
0,8 А |
| 150 кОм |
0,7 А |
| 200 кОм |
0,65 А |
| NC |
0,5 А |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Настройка выходного тока».
- При низком входном напряжении может потребоваться снижение нагрузки. Подробности см. в разделе «Статическая характеристика».
- Время установки измеряется при первом холодном запуске. Повторное включение и выключение источника питания может увеличить время установки.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для всей системы.
- Исполнение DA имеет КПД на 2% ниже, чем типичное значение, указанное в спецификации.
- Серия соответствует типичному ресурсу более 50000 часов при Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- См. гарантийное заявление на веб-сайте MEAN WELL.
- При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания должен использоваться только после выключателя, не подключенного постоянно к сети.
