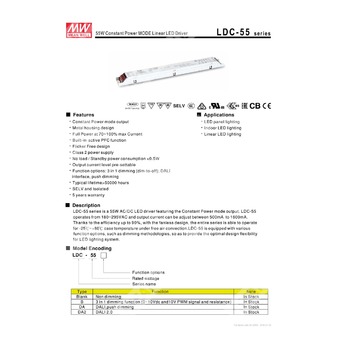

LDC-55B - линейный светодиодный драйвер постоянной мощности 55 Вт с регулируемым током и функциями диммирования.
Расшифровка партномера
| Позначение |
Расшифровка |
| LDC |
Серия источников питания для светодиодов |
| 55 |
Номинальная мощность 55 Вт |
| B |
Исполнение с функцией 3 в 1 диммирования: 0–10 В постоянного тока, ШИМ 10 В, сопротивление |
Назначение и особенности
LDC-55B — AC/DC светодиодный драйвер в линейном исполнении с режимом постоянной мощности, предназначенный для питания светодиодных светильников, панельных и линейных светодиодных систем внутри помещений.
Особенности
- Выход в режиме постоянной мощности.
- Металлический корпус.
- Полная мощность в диапазоне 70–100% от максимального тока.
- Встроенная активная коррекция коэффициента мощности.
- Бесфликерная схема.
- Источнику питания присвоен класс 2.
- Потребление холостого хода / в режиме ожидания менее 0,5 Вт.
- Выходной ток предварительно задаваемый.
- Функциональный вариант: 3 в 1 диммирование, dim-to-off.
- Типичный срок службы более 50000 часов.
- SELV и гальваническая изоляция.
Применение
- Панельное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Линейное светодиодное освещение.
Описание
LDC-55B представляет собой 55-ваттный AC/DC светодиодный драйвер с выходом в режиме постоянной мощности. Серия работает от сети 180–295 В переменного тока и позволяет регулировать выходной ток в диапазоне 500–1600 мА. Благодаря КПД до 90% и бесшумной конструкции без вентилятора серия рассчитана на работу при температуре корпуса от -25 до +80 °C в условиях свободной конвекции воздуха.
Исполнение B поддерживает 3 в 1 диммирование через входы DIM+ и DIM- с использованием сигналов 0–10 В постоянного тока, ШИМ 10 В или сопротивления. Передача сигнала диммирования осуществляется по низковольтной цепи управления. Драйвер также поддерживает режим dim-to-off.
Параметры
Выход
| Параметр |
Значение |
| Диапазон выходного тока |
500–1600 мА |
| Ток по умолчанию |
1050 мА |
| Номинальная мощность |
55 Вт |
| Диапазон режима постоянного тока |
27–56 В |
| Диапазон полного использования мощности |
980–1600 мА |
| Напряжение холостого хода |
60 В |
| Пульсации низкой частоты |
Максимум 3,0% от номинального тока |
| Допуск по току |
±5,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
180–295 В переменного тока |
| Частотный диапазон |
47–63 Гц |
| Коэффициент мощности |
Не менее 0,95 при 230 В и нагрузке ≥50%; не менее 0,9 при 277 В и нагрузке ≥75% |
| КПД |
90% при 230 В переменного тока и полной нагрузке |
| Потребляемый ток |
0,35 А при 230 В; 0,25 А при 277 В |
| Пусковой ток |
Холодный пуск: 30 А, длительность 300 мкс, измерено при 50% Ipeak / 230 В, по NEMA 410 |
| Ток утечки |
Менее 0,75 мА при 277 В |
| Время выхода на режим |
500 мс / 230 В |
| Общие гармонические искажения |
Менее 10% при нагрузке ≥50% / 230 В; менее 10% при нагрузке ≥75% / 277 В |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Снижение выходного напряжения с автоматическим восстановлением |
| Перенапряжение |
61–80 В; отключение выходного напряжения с автоматическим восстановлением или повторным включением для восстановления |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением |
Функции
| Параметр |
Значение |
| Диммирование |
См. раздел «Режим диммирования» |
| Температурная компенсация |
Внешний NTC, см. раздел «Режим температурной компенсации» |
| Поддержка DALI |
Соответствие IEC62386-101, 102, 207 для исполнения DA-Type |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
Tcase = -25…+80 °C |
| Максимальная температура корпуса |
Tcase = +80 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура и влажность хранения |
-40…+80 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…60 °C |
| Вибростойкость |
10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| MTBF |
2521 тыс. ч минимум, Telcordia SR-332 (Bellcore); 226,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, AS/NZS 61347.1, AS/NZS IEC 61347.2.13; BS EN/EN62384; GB19510.14, GB19510.1, EAC TP TC 004, BIS IS15885 approved |
| Стандарты DALI |
Соответствие IEC62386-101, 102, 207 для исполнения DA-Type |
| Стойкость к помехам |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень для light industry; устойчивость к импульсным помехам: линия-земля 2 кВ, линия-линия 1 кВ; EAC TP TC 020 |
| Излучаемые помехи |
BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3; GB/T17743, GB17625.1, EAC TP TC 020 |
| Испытательное напряжение |
Вход-выход: 3,75 кВ переменного тока; вход-корпус: 2,0 кВ переменного тока; выход-корпус: 1,5 кВ переменного тока |
| Сопротивление изоляции |
Вход-выход, вход-корпус, выход-корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Размеры и конструкция
| Параметр |
Значение |
| Габариты |
320 × 30 × 21 мм |
| Масса |
0,255 кг |
| Упаковка |
48 шт.; 13,24 кг / 0,92 куб. фут. |
Режим диммирования
Исполнение B поддерживает 3 в 1 диммирование между выводами DIM+ и DIM-: 0–10 В постоянного тока, ШИМ-сигнал 10 В или резистивное управление. Рекомендуется непосредственное подключение к светодиодам. Использование с дополнительными драйверами не допускается. Источник тока диммирования от драйвера: 100 мкА тип.
- Минимальный уровень диммирования составляет около 8%.
- При входном сигнале около 0 В постоянного тока или ШИМ с коэффициентом заполнения 0% выходной ток может снижаться до 0%.
- Для обеспечения корректной работы на малых уровнях диммирования выходной ток должен быть выше 75 мА.
- Не подключать DIM- к Vo-.
Режим температурной компенсации
Драйвер LDC-55B имеет встроенную функцию температурной компенсации. При подключении термодатчика NTC между клеммами +NTC / -NTC и контрольной точкой системы освещения или окружающей средой выходной ток изменяется в зависимости от измеренной температуры, что позволяет продлить срок службы светодиодов.
- При сопротивлении NTC менее 33 кОм выходной ток уменьшается по мере снижения сопротивления.
- Если NTC не подключен, драйвер работает нормально, а значение выходного тока определяется уровнем, заданным через вывод IADJ.
- Функция диммирования становится недоступной при использовании температурной компенсации.
Примечания
| № |
Примечание |
| 1 |
Все параметры, не оговоренные особо, измерены при входном напряжении 230 В, номинальном токе и температуре окружающей среды 25 °C. |
| 2 |
См. раздел настройки выходного тока. |
| 3 |
При низком входном напряжении может потребоваться снижение нагрузки; см. разделы статической характеристики. |
| 4 |
Время выхода на режим измеряется при первом холодном старте. Повторное включение и выключение может увеличить это время. |
| 5 |
Драйвер является компонентом, предназначенным для работы в составе конечного оборудования; EMC-параметры должны подтверждаться на уровне завершённой установки. |
| 6 |
Исполнения DA имеют КПД ниже типового значения спецификации на 2%. |
| 7 |
Серия соответствует типичному ресурсу более 50000 часов при Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже. |
| 8 |
См. гарантийное заявление на сайте MEAN WELL. |
| 9 |
Снижение допустимой температуры окружающей среды на 3,5 °C/1000 м для бесвентиляторных моделей и на 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
| 10 |
Для соответствия последним требованиям ErP данный источник питания может использоваться только после выключателя, без постоянного подключения к сети. |
