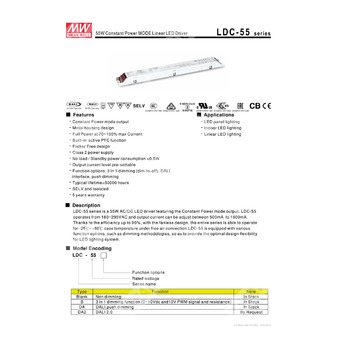

LDC-55DA — источник питания для светодиодов постоянной мощности 55 Вт с интерфейсом DALI и push-диммированием.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LDC | Серия светодиодных драйверов постоянной мощности |
| 55 | Номинальная мощность 55 Вт |
| DA | Вариант с интерфейсом DALI и push-диммированием |
Назначение
LDC-55DA представляет собой AC/DC светодиодный драйвер серии LDC-55 с режимом постоянной мощности, предназначенный для питания светодиодных светильников и линейных LED-систем.
Особенности
- Режим выходной постоянной мощности.
- Металлический корпус.
- Полная мощность в диапазоне 70–100% от максимального тока.
- Встроенная активная коррекция коэффициента мощности.
- Конструкция с пониженным уровнем пульсаций, без заметного мерцания.
- Источник питания класса 2.
- Потребление без нагрузки и в режиме ожидания менее 0,5 Вт.
- Уровень выходного тока предварительно настраивается.
- Функциональный вариант DA: DALI и push-диммирование.
- Типичный срок службы более 50 000 часов.
- SELV и гальваническая изоляция.
Области применения
- Панельное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Линейное светодиодное освещение.
Описание
LDC-55DA — это 55-ваттный AC/DC светодиодный драйвер с выходом в режиме постоянной мощности. Серия рассчитана на работу от сети переменного тока 180–295 В и допускает регулировку выходного тока в диапазоне 500–1600 мА. Благодаря высокой эффективности до 90% и бесшумной безвентиляторной конструкции изделие может работать при температуре корпуса от −25 до +80 °C в условиях свободной конвекции воздуха. Модификация DA оснащена интерфейсом DALI и поддерживает push-диммирование.
Основные параметры
| Параметр | Значение |
|---|
| Серия | LDC-55 |
| Вариант | DA |
| Номинальная мощность | 55 Вт |
| Тип выхода | Постоянная мощность |
| Диапазон регулировки выходного тока | 500–1600 мА |
| Ток по умолчанию | 1050 мА |
| Диапазон постоянного тока | 27–56 В |
| Диапазон полной мощности по току | 980–1600 мА |
| Напряжение холостого хода | 60 В |
| Диапазон высокого выходного напряжения | 61–80 В |
| Токовая погрешность | ±5,0% |
| Низкочастотные пульсации тока | 3,0% максимум при номинальном токе |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | Не менее 0,95 при 230 В и нагрузке от 50%; не менее 0,9 при 277 В и нагрузке от 75% |
| КПД | До 90% |
| Потребляемый ток | 0,35 А при 230 В; 0,25 А при 277 В |
| Пусковой ток | 30 А, холодный старт, длительность 300 мкс, измерение при 50% Ipeak/230 В, по NEMA 410 |
| Ток утечки | Менее 0,75 мА при 277 В |
| Время выхода на режим | 500 мс при 230 В |
Защита
| Параметр | Поведение |
|---|
| Короткое замыкание | Отключение выходного напряжения с автоматическим восстановлением |
| Перенапряжение | Отключение выходного напряжения с автосбросом или восстановлением после повторной подачи питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением |
Функции
| Параметр | Значение |
|---|
| Диммирование | См. раздел «Операции диммирования» |
| Температурная компенсация | Внешний NTC, см. раздел «Работа температурной компенсации» |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = −25...+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40...+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин., по осям X, Y, Z |
Нормы и совместимость
| Параметр | Значение |
|---|
| Безопасность | UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; AS/NZS 61347.1; AS/NZS IEC 61347.2.13; BS EN/EN62384; GB19510.14; GB19510.1; EAC TP TC 004; BIS IS15885 |
| Защита от воздействия ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень для light industry; устойчивость к импульсам: линия-земля 2 кВ, линия-линия 1 кВ; EAC TP TC 020 |
| Излучаемые помехи | BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке от 50%; BS EN/EN61000-3-3; GB/T17743; GB17625.1; EAC TP TC 020 |
| Стандарты DALI | IEC62386-101, 102, 207 для типа DA |
Изоляция и электрическая прочность
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2,0 кВ переменного тока; O/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Ресурс, масса, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 2521 тыс. ч минимум по Telcordia SR-332 (Bellcore); 226,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 320 × 30 × 21 мм |
| Масса | 0,255 кг |
| Упаковка | 48 шт.; 13,24 кг; 0,92 CUFT |
Операции диммирования
3-в-1 диммирование для типа B в данной серии: управление уровнем постоянного тока через выводы DIM+ и DIM- посредством 0–10 В DC, сигнала ШИМ 10 В или сопротивления.
- Непосредственное подключение к светодиодам предпочтительно.
- Не предназначено для работы с дополнительными драйверами.
- Ток источника диммирования от драйвера: 100 мкА тип.
- Минимальный уровень диммирования около 8%; при 0–8% выходной ток не нормируется.
- Выходной ток может снижаться до 0% при входном напряжении диммирования около 0 В DC или при ШИМ-сигнале с коэффициентом заполнения 0%.
- Для корректной работы на малых уровнях выходной ток должен быть выше 75 мА.
- Запрещено соединять DIM- с Vo-.
Операции DALI и push-диммирования
- Push-диммирование выполняется по первичной стороне.
- Заводская установка уровня диммирования — 100%.
- Если нажатие длится менее 0,05 с, состояние драйвера не изменяется.
- До 10 драйверов могут работать с одним общим кнопочным выключателем push.
- Первый шаг диммирования фиксирован на уровне 8% от номинальной выходной мощности.
- Максимальная длина кабеля от кнопки до последнего драйвера — 20 м.
- Кнопка push подключается только между клеммой LS и AC/L; подключение к AC/N вызывает короткое замыкание.
- DALI-сигнал подается между DA+ и DA-.
- DALI и push-диммирование не могут использоваться одновременно; заводская настройка по умолчанию — DA.
Работа температурной компенсации
Встроенная функция температурной компенсации реализуется через подключение датчика температуры NTC между клеммами +NTC / -NTC и точкой контроля температуры на светильнике или в окружающей среде. По мере снижения сопротивления NTC выходной ток уменьшается, что позволяет увеличить срок службы светодиодов.
- Диммирование драйвера становится неактивным при использовании функции температурной компенсации.
- MEAN WELL не поставляет NTC-терморезистор; все приведенные данные измерены с использованием резистора.
- При применении нового типа NTC-терморезистора необходимо предварительно проверить температурную характеристику.
- Если NTC не подключен, драйвер работает нормально, а выходной ток соответствует уровню, выбранному через вывод IADJ.
- При сопротивлении NTC более 33 кОм выходной ток соответствует нормальному режиму.
Кривая нагрузки и температурные ограничения
| Условие | Характеристика |
|---|
| Выходная нагрузка при температуре окружающей среды | 100% до определенной температуры, далее требуется дерейтинг согласно графику |
| Выходная нагрузка при температуре корпуса | 100% до Tcase 80 °C с ограничением по графику |
| Статическая характеристика | Поддержание полной нагрузки в диапазоне входного напряжения 180–295 В при 60 Гц |
Примечания
- Если параметр не оговорен отдельно, измерения выполнены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Настройка выходного тока».
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном пуске. Повторные включения и выключения могут увеличить время выхода на режим.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; ЭМС-параметры должны подтверждаться на уровне завершенной установки.
- Для исполнения DA КПД ниже типового значения в спецификации на 2%.
- Серия соответствует типичному ресурсу более 50 000 часов при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Подробные условия гарантии — на сайте производителя.
- При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Для выполнения требований последнего ErP-регламента данный источник питания для светодиодов может применяться только после выключателя, не имеющего постоянного подключения к сети.
