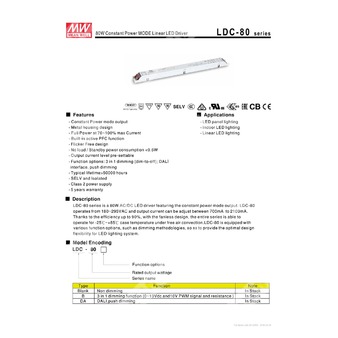

LDC-80 - линейный светодиодный драйвер AC/DC постоянной мощности 80 Вт для систем светодиодного освещения.
Назначение и общая характеристика
LDC-80 series представляет собой AC/DC светодиодный драйвер мощностью 80 Вт с режимом выхода постоянной мощности. Устройство предназначено для питания светодиодных светильников и панелей, обеспечивает регулируемый выходной ток, высокую эффективность и поддерживает различные варианты управления яркостью в зависимости от исполнения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LDC | Серия линейных светодиодных драйверов |
| 80 | Номинальная выходная мощность 80 Вт |
| Без суффикса | Базовое исполнение; варианты функций задаются суффиксом: без диммирования, 3-в-1 диммирование или DALI/Push |
Особенности
- Режим выхода постоянной мощности.
- Металлический корпус.
- Полная мощность при диапазоне 70–100% от максимального тока.
- Встроенная активная коррекция коэффициента мощности.
- Бесфликерная работа.
- Потребление без нагрузки и в режиме ожидания менее 0,5 Вт.
- Предустановка уровня выходного тока.
- Функциональные опции: 3-в-1 диммирование (диммирование с отключением), интерфейс DALI, push-dimming.
- Типичный срок службы более 50000 часов.
- SELV и гальваническая развязка.
- Источник питания класса 2.
Применения
- Светодиодные панельные светильники.
- Внутреннее светодиодное освещение.
- Линейное светодиодное освещение.
Описание
LDC-80 series — это AC/DC светодиодный драйвер мощностью 80 Вт, выполненный в режиме постоянной мощности. Он работает в диапазоне входного напряжения 180–295 В переменного тока, а выходной ток может быть настроен в пределах 700–2100 мА. Благодаря КПД до 90% и безвентиляторной конструкции серия рассчитана на работу при температуре корпуса от -25 до +85 °C при естественной конвекции воздуха.
Серия предусматривает различные функциональные исполнения, включая аналоговое 3-в-1 диммирование, DALI и управление push-button. Это обеспечивает гибкость применения в светодиодных системах освещения.
Таблица параметров: выход
| Параметр | Значение |
| Диапазон выходного тока | 700–2100 мА (по умолчанию 1400 мА) |
| Номинальная мощность | 80 Вт |
| Диапазон постоянного тока | 27–56 В |
| Диапазон полной мощности | 1400–2100 мА |
| Напряжение холостого хода | 60 В |
| Низкочастотные пульсации тока | 3,0% максимум при номинальном токе |
| Допуск по току | ±5,0% |
Таблица параметров: вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | Не менее 0,95 при 230 В и нагрузке от 50%; не менее 0,92 при 277 В и нагрузке от 75% |
| КПД | 90% тип. при 230 В и полной нагрузке |
| Входной ток | 0,48 А при 230 В; 0,36 А при 277 В |
| Ток пуска | 55 А, длительность импульса 300 мкс, измерение при 50% Ipeak и 230 В, по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В |
| Время запуска | 500 мс при 230 В |
| Полоса частот | 47–63 Гц |
Таблица параметров: защиты
| Параметр | Значение |
| Короткое замыкание | Режим прерывистой работы либо ограничение постоянного тока; автоматическое восстановление после устранения аварии |
| Перенапряжение | Отключение выходного напряжения с автоматическим восстановлением или повторным включением |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением |
Таблица параметров: управление и функции
| Параметр | Значение |
| Диммирование | 3-в-1: 0–10 В постоянного тока, 10 В ШИМ-сигнал или сопротивление; для исполнения B |
| Интерфейс DALI | Соответствие IEC62386-101, IEC62386-102, IEC62386-207; для исполнения DA |
| Push-dimming | Управление нажимной кнопкой; для исполнения DA |
| Температурная компенсация | Через внешний NTC |
| Источник тока для диммирования | 100 мкА тип. |
Таблица параметров: условия эксплуатации
| Параметр | Значение |
| Температура корпуса при работе | -25...+85 °C |
| Максимальная температура корпуса | +85 °C |
| Влажность при работе | 20–95% RH без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0...60 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, период 60 мин, по осям X, Y, Z |
Таблица параметров: изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; AS/NZS 61347.1, AS/NZS IEC 61347.2.13; BS EN/EN62384; GB19510.14, GB19510.1; EAC TP TC 004; BIS IS15885 |
| Класс изделия | Источник питания класса 2 |
| Изоляция | Гальваническая развязка, SELV |
Таблица параметров: ЭМС
| Параметр | Значение |
| Помехоэмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке от 50%; BS EN/EN61000-3-3; GB/T17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсам: линия-земля 2 кВ, линия-линия 1 кВ; EAC TP TC 020 |
| DALI-стандарты | Соответствие IEC62386-101, IEC62386-102, IEC62386-207 для исполнения DA |
Таблица параметров: надежность и размеры
| Параметр | Значение |
| MTBF | 2321,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 259,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 360 × 30 × 21 мм (Д × Ш × В) |
| Масса | 0,295 кг |
| Упаковка | 40 шт.; 12,8 кг; 0,81 CUFT |
Таблица параметров: дополнительные сведения
| Параметр | Значение |
| Максимальное число блоков на автоматическом выключателе 16 А | 6 шт. для типа B; 11 шт. для типа C при 230 В |
| Ограничение по температуре корпуса для долговечности | Типичный срок службы более 50000 часов при Tcase, особенно tc point или TMP, около 75 °C или ниже |
Расшифровка вариантов исполнения
| Исполнение | Функция | Примечание |
| Пусто | Без диммирования | В наличии |
| B | 3-в-1 диммирование: 0–10 В DC, 10 В ШИМ и сопротивление | В наличии |
| DA | DALI, push-dimming | В наличии |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Смещение/установка выходного тока следует выполнять согласно разделу по настройке выходного тока.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статической характеристики.
- Время запуска измеряется при первом холодном пуске; повторные включения/выключения могут увеличить время запуска.
- Драйвер рассматривается как компонент для встраивания в конечное изделие; ЭМС-параметры должны быть подтверждены на уровне конечной установки.
- Данная серия соответствует типичному ресурсу более 50000 часов при Tcase, особенно в точке tc (или TMP для DLC), около 75 °C или ниже.
- При высоте эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для соответствия требованиям ErP изделие должно использоваться за выключателем, не подключенным постоянно к сети питания.
