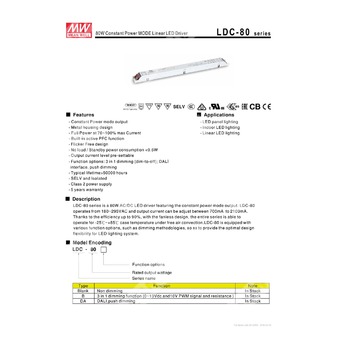

LDC-80B
LDC-80B - линейный светодиодный драйвер 80 Вт с режимом постоянной мощности, предназначенный для питания и регулирования светодиодных нагрузок.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | LDC | Серия линейных светодиодных драйверов |
| 2 | 80 | Номинальная выходная мощность 80 Вт |
| 3 | B | Исполнение с функцией диммирования 3 в 1: 0–10 В, ШИМ 10 В, сопротивление |
Назначение и особенности
Серия LDC-80 представляет собой AC/DC светодиодный драйвер мощностью 80 Вт с режимом постоянной мощности на выходе. Устройство работает от сети переменного тока 180–295 В и обеспечивает настраиваемый выходной ток в диапазоне 700–2100 мА. Конструкция выполнена в металлическом корпусе, рассчитана на работу с пассивным охлаждением и обеспечивает высокий КПД до 90%.
Модификация LDC-80B относится к версии с интерфейсом 3 в 1 диммирования и предназначена для управления яркостью через внешнее аналоговое напряжение 0–10 В, сигнал ШИМ 10 В или переменное сопротивление. Для исполнения B также предусмотрено подключение температурной компенсации через внешний NTC-датчик.
Основные особенности
- Режим постоянной мощности на выходе.
- Металлический корпус.
- Полная мощность в диапазоне 70–100% от максимального тока.
- Встроенная активная коррекция коэффициента мощности.
- Безмерцательное исполнение.
- Потребление на холостом ходу / в режиме ожидания менее 0,5 Вт.
- Предустановка уровня выходного тока.
- Функциональные опции: 3 в 1 диммирование, интерфейс DALI, управление Push.
- Типичный срок службы более 50000 часов.
- SELV и гальваническая развязка.
- Источник питания класса 2.
Области применения
- Панельное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Линейное светодиодное освещение.
Таблица параметров: выход
| Параметр | Значение |
| Диапазон выходного тока | 700–2100 мА (1400 мА по умолчанию) |
| Номинальная мощность | 80 Вт |
| Диапазон постоянного тока | 27–56 В |
| Диапазон полного уровня мощности | 1400–2100 мА |
| Напряжение холостого хода | 60 В |
| Пульсации тока низкой частоты | 3,0% максимум при номинальном токе |
| Допуск по выходному току | ±5,0% |
| Температурная компенсация | Через внешний NTC |
| Управление диммированием | 3 в 1: 0–10 В DC, ШИМ 10 В, сопротивление |
Таблица параметров: вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В AC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 230 В AC и нагрузке ≥ 50%; PF ≥ 0,92 при 277 В AC и нагрузке ≥ 75% |
| КПД | 90% тип. при 230 В AC и полной нагрузке |
| Потребляемый ток | 0,48 А / 230 В AC; 0,36 А / 277 В AC |
| Пусковой ток | 55 А, длительность 300 мкс, измерение при 50% Ipeak / 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Время запуска | 500 мс / 230 В AC |
Таблица параметров: защита
| Параметр | Значение |
| Короткое замыкание | Переход в режим «хиккап» или ограничение постоянного тока с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с автоперезапуском или восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением |
| Максимальная температура корпуса | Tcase = +85 ℃ |
Таблица параметров: окружающая среда
| Параметр | Значение |
| Рабочая температура | Tcase = -25…+85 ℃ |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 ℃, 10–95% RH |
| Температурный коэффициент | ±0,03%/℃ (0…60 ℃) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Снижение характеристик по высоте | 3,5 ℃/1000 м для безвентиляторных моделей при высоте выше 2000 м |
Таблица параметров: безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, AS/NZS 61347.1, AS/NZS IEC 61347.2.13; BS EN/EN62384; GB19510.14, GB19510.1, EAC TP TC 004, BIS IS15885 |
| Стандарты DALI | IEC62386-101, IEC62386-102, IEC62386-207 для исполнения DA |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 50%; BS EN/EN61000-3-3; GB/T17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; устойчивость к импульсам: линия-земля 2 кВ, линия-линия 1 кВ |
Таблица параметров: дополнительные сведения
| Параметр | Значение |
| MTBF | 2321,4 тыс. часов минимум по Telcordia SR-332 (Bellcore); 259,2 тыс. часов минимум по MIL-HDBK-217F (25 ℃) |
| Габариты | 360 × 30 × 21 мм (Д × Ш × В) |
| Масса | 0,295 кг |
| Упаковка | 40 шт. / 12,8 кг / 0,81 CUFT |
| Класс защиты | SELV, изолированный |
| Потребление без нагрузки / в ожидании | <0,5 Вт |
| Тип корпуса | Металлический корпус |
Таблица настроек выходного тока
| Сопротивление | Выходной ток |
| 18,7 кОм | 2,1 А |
| 23,2 кОм | 1,9 А |
| 28 кОм | 1,75 А |
| 34 кОм | 1,6 А |
| 46 кОм | 1,4 А |
| 68 кОм | 1,2 А |
| 103 кОм | 1,05 А |
| 188 кОм | 0,9 А |
| NC | 0,7 А |
Диммирование
Для исполнения B уровень выходного тока регулируется тремя способами между клеммами DIM+ и DIM-: подачей 0–10 В DC, сигналом ШИМ 10 В или переменным сопротивлением. Прямое подключение к светодиодам является предпочтительным. Использование дополнительных драйверов не допускается.
Ток источника диммирования от блока питания составляет 100 мкА тип.
При напряжении 0–10 В DC и ШИМ-сигнале частотой 100 Гц – 3 кГц зависимость уровня выходного тока линейная. При малом уровне диммирования минимальный уровень составляет около 8%, а при входном сигнале около 0 В DC или при 0% скважности ШИМ выходной ток может снизиться до 0%.
Для корректной работы на малых уровнях диммирования выходной ток должен быть выше 80 мА.
Температурная компенсация
Встроенная функция температурной компенсации реализуется подключением NTC-резистора между выводами +NTC / -NTC и контрольной точкой на системе освещения либо в окружающей среде. При снижении сопротивления NTC выходной ток уменьшается. Если NTC не подключен, драйвер работает в обычном режиме, а ток определяется настройкой через вывод IADJ.
При использовании функции температурной компенсации функция диммирования становится недействительной.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 ℃.
- См. раздел «Настройка выходного тока».
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном включении. Повторное включение и выключение питания может увеличить время запуска.
- Драйвер является компонентом, предназначенным для работы в составе конечного изделия. ЭМС-параметры зависят от полной конфигурации системы.
- Типичный срок службы более 50000 часов достигается при Tcase, особенно в контрольной точке tc (или TMP по DLC), около 75 ℃ либо ниже.
- Снижение характеристик по температуре окружающей среды: 3,5 ℃ на 1000 м для безвентиляторных моделей и 5 ℃ на 1000 м для моделей с вентилятором при высоте выше 2000 м.
- Для соблюдения требований действующего регулирования ErP данный источник питания может использоваться только за выключателем, без постоянного подключения к сети.
Конструктивные сведения
Исполнение LDC-80B предусматривает клеммные группы TB1 и TB2. TB1 используется для входа сети и интерфейса DALI/Push в зависимости от модификации, TB2 — для выходной цепи, NTC, IADJ и диммирования. Сечение проводников и длина зачистки должны соответствовать монтажному руководству производителя.
Для подключения Push dimming используется реактивная кнопка с замыкающим контактом. Для DALI применяется линия DA+ / DA-.
