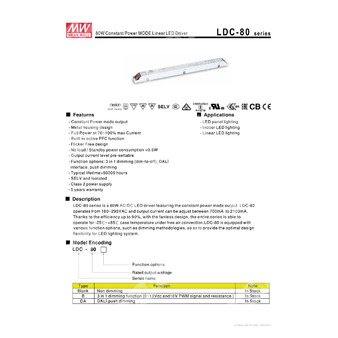

LDC-80DA
LDC-80DA - 80-Вт линейный AC/DC LED-драйвер постоянной мощности с регулировкой тока и интерфейсом DALI.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LDC | Серия линейных светодиодных драйверов Mean Well |
| 80 | Номинальная выходная мощность 80 Вт |
| DA | Исполнение с интерфейсом DALI и функцией push-dimming |
Назначение
LDC-80DA — это AC/DC светодиодный драйвер серии LDC-80 с режимом постоянной мощности, предназначенный для питания линейных, панельных и внутренних LED-систем. Устройство поддерживает регулировку выходного тока, DALI-управление и push-dimming, что обеспечивает гибкость при проектировании систем освещения.
Особенности
- Режим выхода с постоянной мощностью.
- Металлический корпус.
- Полная мощность в диапазоне 70–100% от максимального тока.
- Встроенная активная коррекция коэффициента мощности.
- Бесмерцательное исполнение.
- Потребление без нагрузки и в режиме ожидания менее 0,5 Вт.
- Предустановка уровня выходного тока.
- Функциональные опции: 3-в-1 диммирование, DALI, push-dimming.
- Типовой срок службы более 50 000 часов.
- SELV и гальваническая изоляция.
- Класс защиты II.
Применение
- Панельное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Линейное светодиодное освещение.
Описание
Серия LDC-80 представляет собой 80-Вт AC/DC LED-драйвер с выходом в режиме постоянной мощности. Диапазон входного напряжения составляет 180–295 В переменного тока, а выходной ток может настраиваться в пределах 700–2100 мА. Благодаря КПД до 90% и безвентиляторному исполнению серия рассчитана на работу при температуре корпуса от -25 до +85 °C в условиях свободной конвекции воздуха.
Модель LDC-80DA относится к варианту с DALI-интерфейсом и поддержкой push-dimming. Для исполнения DA управление по DALI и push-dimming не может использоваться одновременно; заводская настройка по умолчанию — DALI. Драйвер также допускает регулировку выходного тока через дополнительные резисторы и использование температурной компенсации с внешним NTC-датчиком.
Параметры
Выход
| Параметр | Значение |
| Диапазон выходного тока | 700–2100 мА, значение по умолчанию 1400 мА |
| Номинальная мощность | 80 Вт |
| Диапазон постоянного тока | 27–56 В |
| Диапазон полной мощности | 1400–2100 мА |
| Напряжение холостого хода | 60 В |
| Пульсации тока низкой частоты | 3,0% максимум при номинальном токе |
| Допуск по току | ±5,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| Время запуска | 500 мс при 230 В AC |
| Коэффициент мощности | не менее 0,95 при 230 В AC и нагрузке ≥50%; не менее 0,92 при 277 В AC и нагрузке ≥75% |
| КПД | 90% при 230 В AC и полной нагрузке |
| Потребляемый ток | 0,48 А при 230 В AC; 0,36 А при 277 В AC |
| Пусковой ток | 55 А, длительность 300 мкс, измерено при 50% Ipeak; соответствует NEMA 410 |
| Ток утечки | менее 0,75 мА при 277 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим прерывистого запуска или ограничение постоянного тока с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с автоматическим восстановлением или повторным включением питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением |
Функции
| Параметр | Значение |
| Диммирование | Через внешние цепи; см. раздел регулирования яркости |
| Температурная компенсация | Через внешний NTC; см. раздел температурной компенсации |
| DALI | Соответствие IEC62386-101, IEC62386-102, IEC62386-207 для исполнения DA-Type |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -25…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; AS/NZS 61347.1; AS/NZS IEC 61347.2.13; BS EN/EN62384; GB19510.14, GB19510.1; EAC TP TC 004; BIS IS15885 |
| DALI стандарт | IEC62386-101, IEC62386-102, IEC62386-207 |
| Напряжение испытания изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3; GB/T17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень для light industry; перенапряжение: линия-земля 2 кВ, линия-линия 1 кВ; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2321,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 259,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 360 × 30 × 21 мм (Д × Ш × В) |
| Масса | 0,295 кг |
| Упаковка | 40 шт. / 12,8 кг / 0,81 CUFT |
Токовая установка
| Сопротивление | Выходной ток |
| 18,7 кОм | 2,1 А |
| 23,2 кОм | 1,9 А |
| 28 кОм | 1,75 А |
| 34 кОм | 1,6 А |
| 46 кОм | 1,4 А |
| 68 кОм | 1,2 А |
| 103 кОм | 1,05 А |
| 188 кОм | 0,9 А |
| NC | 0,7 А |
Регулирование яркости
Выходной уровень постоянного тока можно регулировать одним из трёх способов между выводами DIM+ и DIM-: посредством 0–10 В DC, 10-вольтового PWM-сигнала или резистора.
Непосредственное подключение к светодиодам предпочтительно. Использование дополнительных драйверов не допускается.
Источник тока для цепи диммирования от самого блока питания: 100 мкА тип.
При подаче 0–10 В DC или 10 В PWM рабочая зависимость соответствует изменению выходного тока от 0% до 100%. Минимальный уровень диммирования составляет около 8%; при 0% < Iout < 8% выходной ток не нормируется. Выходной ток может снижаться до 0% при входном сигнале около 0 В DC или при PWM-сигнале с коэффициентом заполнения 0%.
Регулирование по DALI и push-dimming
Для исполнения DA доступны DALI-интерфейс и push-dimming на первичной стороне. Протокол DALI включает 16 групп и 64 адреса. Первый шаг фиксирован на уровне 8% от номинальной выходной мощности.
Краткое нажатие 0,1–1 с: включение/выключение драйвера. Длительное нажатие 1,5–10 с: изменение направления диммирования вверх или вниз. Сброс более 11 с: установка уровня диммирования на 100%.
Максимальная длина кабеля от кнопки до последнего драйвера — 20 м. Кнопка может подключаться только между клеммой LS и AC/L; подключение к AC/N вызывает короткое замыкание.
DALI-сигнал подаётся между DA+ и DA-.
DALI и push-dimming не могут использоваться одновременно; заводская установка по умолчанию — DALI.
Температурная компенсация
Встроенная функция температурной компенсации реализуется через подключение NTC-резистора между клеммами +NTC и -NTC и контрольной точкой на светотехнической системе или в окружающей среде. При изменении температуры выходной ток изменяется соответствующим образом для увеличения срока службы светодиодов.
При отсутствии подключения NTC драйвер работает нормально, а значение выходного тока соответствует уровню, выбранному через вывод IADJ.
При сопротивлении NTC менее 17,5 кОм выходной ток уменьшается по мере снижения сопротивления. При сопротивлении более 17,5 кОм сохраняется нормальный выходной ток.
Функция диммирования отключается, если используется температурная компенсация.
Примечания
| № | Текст |
| 1 | Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел установки выходного тока. |
| 3 | При низком входном напряжении может потребоваться снижение нагрузки. См. раздел статической характеристики. |
| 4 | Время запуска измеряется при первом холодном включении. Повторное включение питания может увеличивать это время. |
| 5 | Драйвер рассматривается как компонент, применяемый совместно с конечным изделием. Так как ЭМС-параметры зависят от полной установки, производитель конечного изделия должен повторно подтвердить соответствие директиве ЭМС на уровне конечного изделия. |
| 6 | Типовой срок службы более 50 000 часов достигается, если Tcase, особенно точка tc (или TMP по DLC), составляет около 75 °C или ниже. |
| 7 | См. заявление о гарантии на сайте MEAN WELL. |
| 8 | Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
| 9 | Для выполнения требований последней редакции ErP данный источник питания для светильников должен использоваться только после выключателя, без постоянного подключения к сети. |
