LDD-1000L - понижающий DC/DC стабилизатор постоянного тока для светодиодных цепочек.
Назначение: модуль серии LDD-L для питания светодиодов от источника постоянного напряжения с поддержанием заданного тока, поддержкой ШИМ-диммирования и удалённого включения/выключения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LDD | Серия DC/DC преобразователей постоянного тока для светодиодных нагрузок |
| 1000 | Номинальный выходной ток 1000 мА |
| L | Исполнение серии LDD-L |
Краткое описание
Компонент представляет собой импульсный понижающий источник тока для светодиодов, предназначенный для формирования стабилизированного тока 1000 мА при питании от источника постоянного напряжения. Модуль ориентирован на компактные светотехнические решения, где требуется высокая эффективность, малые габариты и возможность диммирования.
Основные особенности
- Понижающий DC/DC преобразователь.
- Выходной ток: 1000 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной нагрузки.
- Высокий КПД до 95%.
- Встроенный EMI-фильтр.
- ШИМ-диммирование и удалённое включение/выключение.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная заливка компаундом, степень защиты IP67 для вариантов с выводами и проводным исполнением.
- Компактное исполнение, высокая надёжность.
- Предназначен для светодиодного освещения.

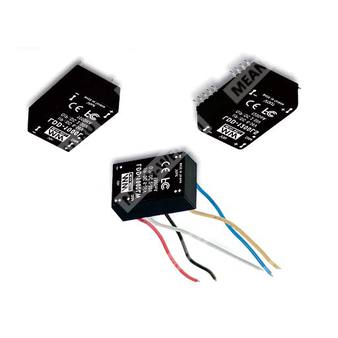

Таблица расшифровки исполнения
| Исполнение | Описание |
|---|

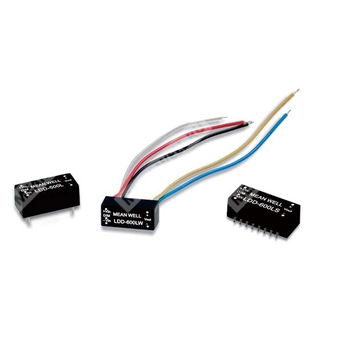

| LDD-1000L | Вариант с выводным монтажом, номинальный ток 1000 мА |
| LDD-1000LW | Проводное исполнение |
| LDD-1000LS | SMD-исполнение |
Выходные параметры
| Параметр | Значение |
|---|
| Выходной ток | 1000 мА |
| Погрешность выходного тока | ±5% при входном напряжении 24 В постоянного тока |
| Пульсации и шум | 1,5 Вп-п |
| Диапазон выходного напряжения | 2 ~ 30 В постоянного тока |
| Частота переключения | 1000 кГц |
| Допустимая внешняя ёмкостная нагрузка | 2,2 мкФ |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 6 ~ 36 В постоянного тока |
| КПД | 95% при полной нагрузке и входе 24 В / 36 В постоянного тока |
| Потребляемый ток при полной нагрузке | 990 мА |
| Потребляемый ток без нагрузки | 5 мА |
| Фильтр | Конденсаторный |
Управление ШИМ-диммированием и включением/выключением
| Параметр | Значение |
|---|
| Сигнал включения при диммировании | DIM относительно -Vin > 2,6 ~ 5,5 В постоянного тока или разомкнутая цепь |
| Сигнал выключения | DIM относительно -Vin < 0,4 В постоянного тока или короткое замыкание |
| Диапазон частоты ШИМ | 100 ~ 500 Гц |
| Ток покоя в режиме выключения | 1 мА при выключенном ШИМ-диммировании и входе 24 В постоянного тока |
| Аналоговое диммирование | Предусмотрено для исполнения LDD-1000L |
Защита
| Параметр | Значение |
|---|
| Короткое замыкание | Режим может продолжаться, восстановление автоматическое после устранения аварии |
| Перегрев | Отключение, автоматическое восстановление после снижения температуры |
| Контроль перегрева | Tj 150°C типично, обнаружение на основном управляющем ИС |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH |
| Температура и влажность хранения | -55 ~ +125 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура корпуса в работе, макс. | 100 °C |
ЭМС и стандарты
| Параметр | Значение |
|---|
| ЭМС помехоэмиссия | Соответствие BS EN/EN55015, FCC part 15 class B, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 1000 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Параметр | Значение |
|---|
| Размеры | 31,8 × 20,3 × 12,2 мм |
| Размеры в дюймах | 1,25 × 0,8 × 0,48 дюйма (Д × Ш × В) |
| Масса | 15,6 г |
| Материал заливки | Эпоксидный компаунд UL94-V0 |
Подключение и конфигурация выводов
| Вывод | Назначение |
|---|
| 1, 2 | -Vin, не подключать к -Vout |
| 11, 12 | -Vout, соединение со светодиодной нагрузкой |
| 13, 14 | +Vout, соединение со светодиодной нагрузкой |
| 21 | DIM, вход управления включением/выключением и аналоговым диммированием, оставить открытым при неиспользовании |
| 23, 24 | +Vin, питание постоянного тока |
Примечания
- Все параметры указаны при стандартных условиях: вход 24 В постоянного тока, номинальная нагрузка, температура 25 °C, влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, завершённой конденсатором 0,1 мкФ.
- Испытательное напряжение для проверки входа: 36 В постоянного тока.
- Выходное напряжение всегда должно быть ниже входного напряжения как минимум на 3 В.
- Выход LDD-L не следует соединять с входом того же модуля или с выходом других источников.
- Для ШИМ-режима: при 300 ~ 700 мА диапазон частоты 100 ~ 1 кГц; при 1000 мА диапазон 100 ~ 500 Гц.
- Для аналогового диммирования рабочий диапазон управляющего напряжения составляет 0,5 ~ 2,5 В постоянного тока.
Упаковка
| Тип упаковки | Параметр | Значение |
|---|
| Стандартная трубная упаковка | Количество в трубке | 15 шт. |
| Стандартная трубная упаковка | Масса одной трубки | 260 г |
| Стандартная трубная упаковка | Максимум в коробке | 750 шт. |
| Стандартная трубная упаковка | Масса одной коробки | 13,8 кг |
Комплект поставляется в трубной упаковке; в документе для серии LDD-1000L приведены трубные параметры и схема размещения в коробке.
