LDD-1050H-DA - понижающий DC-DC драйвер светодиодов с постоянным выходным током и интерфейсом DALI.
Компонент LDD-1050H-DA представляет собой импульсный понижающий DC-DC преобразователь для питания светодиодов с постоянным током 1050 мА, входным диапазоном 6…50 В и поддержкой DALI, а также PWM-диммирования и дистанционного включения/выключения.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDD | Серия понижающих DC-DC драйверов для светодиодов |
| 1050 | Номинальный выходной ток 1050 мА |
| H | Серия с широким диапазоном выходного напряжения |
| DA | Версия с интерфейсом DALI |
Краткое описание
Серия LDD-H-DA предназначена для построения светодиодных светильников и систем освещения, где требуется стабилизация тока, высокий КПД, компактное исполнение и управление яркостью через DALI либо PWM.
Особенности
- Понижающий DC-DC преобразователь.
- Стабилизированный выходной ток.
- Встроенный EMI-фильтр, соответствует требованиям BS EN/EN55015 без дополнительного входного фильтра и конденсаторов.
- Встроенное управление PWM и дистанционное включение/выключение.
- Защита от короткого замыкания.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью залитое компаундом исполнение с уровнем защиты IP65.
- Компактные габариты.
- Пригоден для питания осветительных светодиодов.
Назначение
Драйвер предназначен для светодиодных нагрузок в осветительных приборах, где требуется питание от источников постоянного напряжения и регулирование яркости/включения через управляющие сигналы.
Таблица параметров — выход
| Параметр | Значение |
| Номинальный выходной ток | 1050 мА |
| Диапазон тока серии | 350 / 700 / 1050 / 1400 мА |
| Диапазон выходного напряжения | 3…36 В постоянного тока |
| Точность выходного тока | ±5 % при входном напряжении 28 В постоянного тока |
| Пульсации и шум | 500 мВ п-п максимум |
| Частота преобразования | 500 кГц тип. |
| Емкостная нагрузка на выходе | 1400 мкФ максимум |
| КПД | 95 % максимум при полной нагрузке и входе 48 В постоянного тока |
Таблица параметров — вход
| Параметр | Значение |
| Диапазон входного напряжения | 6…50 В постоянного тока |
| Потребляемый ток при полной нагрузке | 825 мА |
| Потребляемый ток без нагрузки | 5 мА |
| Блокировка по входному напряжению | Запуск при 4,2 В постоянного тока |
| Блокировка по входному напряжению | Отключение при 3,8 В постоянного тока |
Таблица параметров — управление PWM и включение/выключение
| Параметр | Значение |
| Способ управления | PWM диммирование и дистанционное включение/выключение |
| Логический уровень для включения | DIM относительно -Vin: более 1,2…5 В постоянного тока либо разомкнутая цепь |
| Максимальное рабочее напряжение управления | 5,5 В постоянного тока |
| Логический уровень для выключения | DIM относительно -Vin: менее 0,1 В постоянного тока либо короткое замыкание |
| Частота PWM | 200 Гц только |
| Ток потребления в режиме PWM OFF | 1 мА при PWM dimming OFF и входе 24 В постоянного тока |
Таблица параметров — защита
| Параметр | Значение |
| Защита от короткого замыкания | Режим может продолжаться, восстановление автоматическое после устранения неисправности |
Таблица параметров — условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | -55…+125 °C, 10…95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Температура корпуса при эксплуатации, максимум | 100 °C |
Таблица параметров — электромагнитная совместимость
| Параметр | Значение |
| Помехоэмиссия | Соответствие BS EN/EN55015, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61547, EN61000-4-2, 3, 4, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Таблица параметров — надежность
| Параметр | Значение |
| MTBF | 1000 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Таблица параметров — размеры
| Параметр | Значение |
| Габариты | 40,6 × 23,5 × 10,1 мм |
| Габариты в дюймах | 1,6 × 0,93 × 0,40 |
Таблица параметров — прочее
| Параметр | Значение |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Исполнение | Полностью залитое, степень защиты IP65 |
Подключение и конфигурация выводов

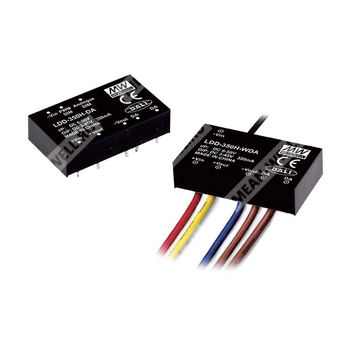

Исполнение с выводами под монтаж в плату:
| Номер вывода | Назначение | Комментарий |
| 2 | +Vin | Источник постоянного питания |
| 4 | +Vout | Подключение к LED+ |
| 6 | -Vout | Подключение к LED- |
| 7 | DA | Подключение к контроллеру DALI |
| 8 | DA | Подключение к контроллеру DALI |
| 14 | PWM DIM | Управление диммированием |
| 15 | -Vin | Источник постоянного питания, не соединять с -Vout |
Исполнение с проводами:
| Провод | Цвет | Назначение |
| +Vin | Красный | Источник постоянного питания |
| +Vout | Желтый | Подключение к LED+ |
| -Vout | Синий | Подключение к LED- |
| DA | Коричневый | Подключение к контроллеру DALI |
| -Vin | Черный | Источник постоянного питания, не соединять с -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении 48 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70 % RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов, оконцованной конденсатором 0,1 мкФ.
- Тестируемая нагрузка: 48 В постоянного тока для моделей 350…1050 мА, 24 В постоянного тока для модели 1400 мА.
- Выходное напряжение должно понижаться на 3 В относительно входного напряжения.
- Выход LDD-H не должен быть соединен с входом того же устройства или с выходом других источников.
Кривая снижения нагрузки
Рабочая область по температуре окружающей среды определяется следующими пределами: для токов 350…700 мА допускается работа до 80 °C, для токов 1050/1400 мА — до 60 °C.
Упаковка
| Параметр | Значение |
| Исполнение | LDD-H-DA: стандартная упаковка в трубках |
| Количество в упаковке | 12 шт. в трубке |
| Масса одной трубки | 308 г |
| Максимальное количество в коробке | 336 шт. |
| Масса коробки | 10,63 кг |
| Размер коробки | 590,9 × 148,5 × 193,9 мм |
| Исполнение LDD-H-WDA | Стандартная упаковка в коробках |
| Количество в упаковке | 8 шт. в коробке |
| Масса одной коробки | 205 г |
| Максимальное количество в коробке | 240 шт. |
| Масса коробки | 8,15 кг |
| Размер коробки | 421,2 × 357,5 × 284,8 мм |
Для установки и монтажных рекомендаций следует обращаться к руководству по эксплуатации производителя.
