LDD-1050H-WDA - понижающий DC/DC драйвер светодиодов с постоянным выходным током и интерфейсом DALI.
Назначение: источник питания для светодиодных цепочек с постоянным током, понижающий преобразователь, рассчитанный на промышленное и светотехническое применение.
Краткая расшифровка партномера
| Позиция в партномере | Значение |
| LDD | Серия DC/DC понижающих драйверов светодиодов |
| 1050 | Номинальный выходной ток 1050 мА |
| H | Высоковольтная модификация серии |
| W | Проводное исполнение |
| DA | Интерфейс DALI |
Основные особенности
- Понижающий DC/DC преобразователь.
- Стабилизация выходного тока.
- Номинальный выходной ток 1050 мА.
- Широкий диапазон входного напряжения: 6…50 В DC.
- Широкий диапазон напряжения светодиодной нагрузки: 3…45 В DC.
- КПД до 95%.
- Встроенный EMI-фильтр, соответствие BS EN/EN55015 без дополнительных входных фильтров и конденсаторов.
- Встроенное управление ON/OFF и ШИМ-диммирование.
- Защита от короткого замыкания.
- Охлаждение за счет свободной конвекции.
- Полная герметизация, степень защиты IP65.
- Компактное исполнение.
Возможные области применения
- Светодиодное освещение.
- Промышленные и архитектурные светильники.
- Источники питания светодиодных модулей.
- Системы с управлением DALI и ШИМ.
Описание
Модуль LDD-1050H-WDA представляет собой компактный понижающий драйвер светодиодов постоянного тока для питания светодиодных цепочек от источников постоянного напряжения. Устройство обеспечивает стабилизированный выходной ток 1050 мА при работе в пределах допустимого диапазона входного напряжения и напряжения нагрузки. Версия WDA выполнена в проводном исполнении и предназначена для подключения к DALI-контроллеру и цепям управления яркостью.
Электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 1050 мА |
| Диапазон выходного напряжения | 3…45 В DC |
| Диапазон входного напряжения | 6…50 В DC |
| Максимальный КПД | 95% при полной нагрузке и входе 48 В DC |
| Пульсации и шум | 500 мВ п-п |
| Частота преобразования | 500 кГц тип. |
| Максимальная емкостная нагрузка | 1400 мкФ |
| Пусковое напряжение блокировки | 4,2 В DC |
| Напряжение отключения блокировки | 3,8 В DC |
| Тип защиты | Непрерывная, с автоматическим восстановлением после устранения аварийного состояния |
Параметры цепей управления
| Параметр | Значение |
| Удаленное включение/выключение | DIM относительно -Vin: >1,2…5 В DC или разомкнутая цепь — включено; <0,1 В DC или короткое замыкание — выключено |
| Частота ШИМ | 200 Гц |
| Ток собственного потребления в режиме ШИМ-выключения | 1 мА при входе 24 В DC |
| Режим диммирования | ШИМ-стиль выходного тока |
Выходной ток и исполнение по серии
| Модификация | Номинальный ток | Диапазон напряжения нагрузки | Пульсации и шум |
| LDD-350H-WDA | 350 мА | 3…45 В DC | 300 мВ п-п |
| LDD-700H-WDA | 700 мА | 3…45 В DC | 500 мВ п-п |
| LDD-1050H-WDA | 1050 мА | 3…45 В DC | 500 мВ п-п |
| LDD-1400H-WDA | 1400 мА | 3…36 В DC | 500 мВ п-п |
Окружающая среда и эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учетом дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса | 100 °C |
ЭМС и стандарты
| Параметр | Значение |
| ЭМС-излучение | Соответствие BS EN/EN55015, EAC TP TC 020 |
| ЭМС-помехоустойчивость | Соответствие BS EN/EN61547, EN61000-4-2,3,4,6,8; light industry level, criteria A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надежность, габариты и масса
| Параметр | Значение |
| MTBF | 1000 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 40,6 × 23,5 × 10,1 мм |
| Габаритные размеры в дюймах | 1,6 × 0,93 × 0,40" |
| Масса | 23 г для WDA-исполнения |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Назначение выводов
| Номер вывода | Обозначение | Назначение |
| 2 | +Vin | Вход питания постоянного тока |
| 4 | +Vout | Подключение к LED+ |
| 6 | -Vout | Подключение к LED- |
| 7 | DA | Подключение к DALI-контроллеру |
| 8 | DA | Подключение к DALI-контроллеру |
| 15 | -Vin | Вход питания постоянного тока, не соединять с -Vout |
| 14 | PWM DIM | Управление ШИМ-диммированием |
Механическое исполнение

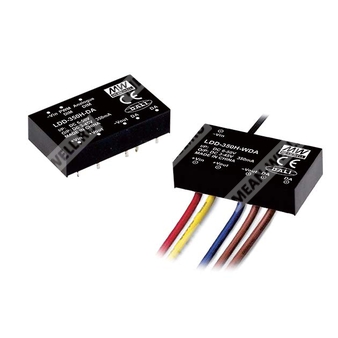

Для проводного исполнения указано применение провода 24 AWG. В документе также приведена версия с штырьковым исполнением, однако для партномера LDD-1050H-WDA актуальна проводная модификация.
Упаковка
| Параметр | Значение |
| MPQ на коробку | 8 шт. |
| Масса одного изделия | 205 г |
| Масса коробки | 8,15 кг |
| Максимальное количество в транспортной коробке | 240 шт. |
| Размер транспортной коробки | 421,2 × 357,5 × 284,8 мм |
Примечания
- Все параметры указаны при стандартных условиях: вход 48 В DC, номинальная нагрузка, температура 25 °C, влажность 70% RH, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, оконцованной конденсатором 0,1 мкФ.
- Испытание проводилось для модификации 48 В DC, ток 350…1050 мА, вход 24 В DC для 1400 мА.
- Выходное напряжение всегда должно понижаться на 3 В относительно входного напряжения DC.
- Выход LDD-H не должен быть соединен с входом того же блока питания или с выходами от других источников.
