LDD-300L — понижающий DC/DC драйвер постоянного тока для светодиодов с управлением яркостью.
Назначение: преобразование входного постоянного напряжения в стабилизированный выходной ток для питания светодиодных цепочек в режимах постоянного тока, PWM-диммирования и дистанционного включения/выключения.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| LDD | Серия понижающих DC/DC драйверов постоянного тока для светодиодов |
| 300 | Номинальный выходной ток 300 мА |
| L | Исполнение серии L |
Краткое описание

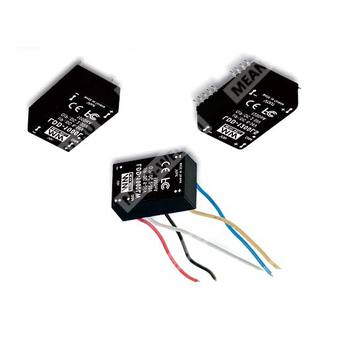

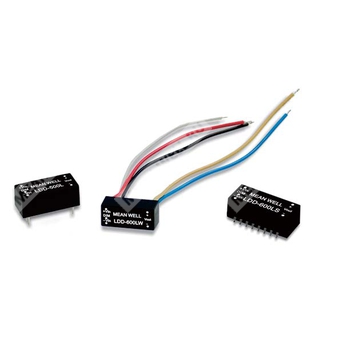

Компонент представляет собой компактный герметизированный понижающий источник тока для светодиодных нагрузок. Устройство рассчитано на питание от источника постоянного напряжения, обеспечивает стабилизацию тока на уровне 300 мА и поддерживает управление яркостью посредством PWM-сигнала, а также функцию удалённого включения/выключения. Модуль предназначен для применения в светотехнических и промышленных LED-системах, где требуется высокая эффективность, малые габариты и надёжная работа в широком диапазоне условий эксплуатации.
Особенности
- Понижающий DC/DC преобразователь.
- Стабилизированный выходной ток: 300 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной цепочки.
- Высокий КПД.
- Встроенный EMI-фильтр.
- Встроенное PWM-диммирование и управление включением/выключением.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная компаундная заливка для версий L/LW.
- Компактное исполнение.
- Низкая стоимость и высокая надёжность.
- Подходит для LED-освещения.
Применение
- Светодиодные светильники и модули.
- Промышленные световые системы.
- Иллюминация и архитектурная подсветка.
- Системы, требующие стабилизации тока светодиодов.
Электрические параметры
| Параметр | Значение |
|---|
| Выходной ток | 300 мА |
| Точность выходного тока | ±5% при входном напряжении 24 В постоянного тока |
| КПД | 95% при полной нагрузке и входе 24 В / 36 В постоянного тока для LDD-300~700L/LW; 95% при полной нагрузке и входе 24 В постоянного тока для LDD-300~700LS |
| Диапазон входного напряжения | 9 ~ 36 В постоянного тока для LDD-300~700L/LW; 9 ~ 32 В постоянного тока для LDD-300~700LS |
| Диапазон выходного напряжения | 2 ~ 32 В постоянного тока для LDD-300~700L/LW; 2 ~ 28 В постоянного тока для LDD-300~700LS |
| Пульсации и шум | 150 мВ пик-пик |
| Частота ШИМ-диммирования | 100 ~ 1 кГц |
| Потребляемый ток в режиме отключения | 1 мА при выключенном PWM-диммировании и входе 24 В постоянного тока |
| Внешняя ёмкостная нагрузка, максимум | 2,2 мкФ |
| Частота преобразования | 40 кГц ~ 1000 кГц |
| Режим защиты от короткого замыкания | Может продолжать работу; восстановление автоматическое после устранения неисправности |
| Режим защиты от перегрева | Отключение с автоматическим восстановлением после снижения температуры |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 9 ~ 36 В постоянного тока для LDD-300~700L/LW; 9 ~ 32 В постоянного тока для LDD-300~700LS |
| Входной ток при полной нагрузке | 300 мА |
| Входной ток без нагрузки | 5 мА |
| Фильтр | Конденсаторный |
PWM-диммирование и управление включением/выключением
| Параметр | Значение |
|---|
| Режим включения при диммировании | DIM относительно -Vin: более 3,5 ~ 8 В постоянного тока или разомкнутая цепь |
| Режим выключения | DIM относительно -Vin: менее 0,5 В постоянного тока или короткое замыкание |
| Диапазон частоты PWM | 100 ~ 1 кГц |
| Потребляемый ток в выключенном состоянии PWM | 1 мА при входе 24 В постоянного тока |
Среда эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40 ~ +85 °C |
| Рабочая влажность | 20% ~ 90% RH без конденсации для LDD-300~700L/LW; 20% ~ 85% RH без конденсации для LDD-300~700LS |
| Температура и влажность хранения | -55 ~ +125 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса | 100 °C |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Электромагнитная совместимость по помехоэмиссии | Соответствие BS EN/EN55015, FCC part 15 class B, EAC TP TC 020 |
| Электромагнитная совместимость по помехоустойчивости | Соответствие BS EN/EN61000-4-2,3,4,6,8, уровень для промышленной среды, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надёжность и механические данные
| Параметр | Значение |
|---|
| MTBF | 1000 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 22,6 × 9,9 × 8,9 мм или 0,89" × 0,39" × 0,35" (Д × Ш × В) для LDD-300~700L/LW; 25,4 × 10,5 × 9,3 мм или 1" × 0,4135" × 0,366" (Д × Ш × В) для LDD-300~700LS |
| Масса | LDD-300~700L: 4 г |
| Материал компаунда | Эпоксидная заливка (UL94-V0) для LDD-300~700L/LW; без заливки для LDD-300~700LS |
Выводы и подключение
| Вывод | Назначение |
|---|
| +Vin | Вход питания постоянного тока |
| -Vin | Отрицательный вход питания |
| +Vout | Подключение светодиодной нагрузки, положительный вывод |
| -Vout | Подключение светодиодной нагрузки, отрицательный вывод |
| PWM DIM | Управление включением/выключением и PWM-диммирование |
Примечания
- Все параметры указаны при нормальном входе 24 В постоянного тока, номинальной нагрузке и температуре 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, заканчивающейся конденсатором 0,1 мкФ.
- Испытание проводится при входе 24 В постоянного тока.
- Выходное напряжение всегда должно быть ниже входного минимум на 3 В.
- Выход LDD-L не должен быть соединён со входом того же устройства или выходом другого источника.
- Для режима PWM при отключении управления импульсная частота и уровень сигнала должны соответствовать указанным пределам.
Упаковка
| Тип упаковки | Параметр | Значение |
|---|
| Стандартная трубная упаковка | Количество в трубе | 50 шт. |
| Стандартная трубная упаковка | Масса одной трубы | 280 г |
| Стандартная трубная упаковка | Максимальное количество в коробке | 2500 шт. |
| Стандартная трубная упаковка | Масса одной коробки | 14,8 кг |
