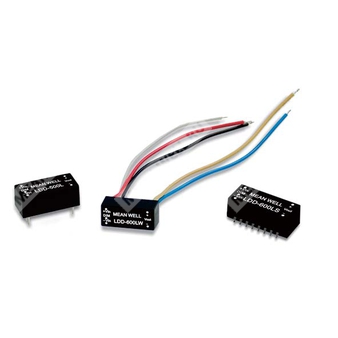

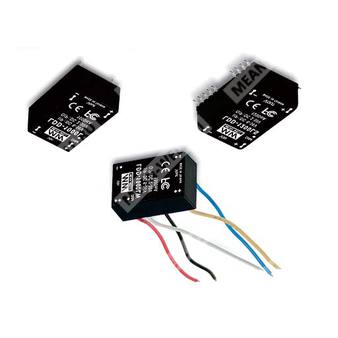

LDD-300LS — понижающий DC-DC драйвер постоянного тока для питания светодиодных цепочек.
Компонент LDD-300LS представляет собой компактный импульсный источник тока для светодиодов с широким диапазоном входного напряжения, поддержкой ШИМ-диммирования и функцией дистанционного включения/выключения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LDD | Серия понижающих DC-DC драйверов постоянного тока для светодиодов |
| 300 | Номинальный выходной ток 300 мА |
| L | Исполнение серии LDD-L |
| S | Монтажное исполнение SMD |
Описание
LDD-300LS — это DC-DC драйвер светодиодов с режимом стабилизации тока, предназначенный для понижающего преобразования и питания последовательных светодиодных цепочек. Изделие рассчитано на применение в системах промышленного и общего освещения, где требуется стабильный ток, высокая эффективность и возможность управления яркостью.
Исполнение LS относится к SMD-варианту корпуса и отличается малой массой и компактными габаритами.
Особенности
- Понижающий DC-DC преобразователь.
- Стабилизированный выходной ток 300 мА.
- Широкий диапазон входного напряжения.
- Высокий КПД до 95%.
- Встроенный EMI-фильтр.
- ШИМ-диммирование и дистанционное включение/выключение.
- Защита от короткого замыкания и перегрева.
- Компактное SMD-исполнение.
Назначение
Драйвер предназначен для питания светодиодов и светодиодных сборок с обеспечением стабильного тока при изменяющемся напряжении нагрузки в пределах допустимого диапазона.
Электрические параметры
| Параметр | Значение |
|---|
| Номинальный выходной ток | 300 мА |
| Диапазон регулирования тока | 300 мА |
| Погрешность выходного тока | ±5% при входном напряжении 24 В постоянного тока |
| Выходной пульсационный ток | 150 мВ п-п |
| Входной ток при полной нагрузке | 300 мА |
| Входной ток без нагрузки | 5 мА |
| КПД | 95% при полной нагрузке и входе 24 В постоянного тока |
| Диапазон входного напряжения | 9…32 В постоянного тока |
| Диапазон выходного напряжения | 2…28 В постоянного тока |
| Частота ШИМ-диммирования | 100 Гц…1 кГц |
| Ток потребления в режиме выключения | 1 мА при выключенном ШИМ-диммировании и входе 24 В постоянного тока |
| Емкостная нагрузка на выходе | 2,2 мкФ |
| Частота преобразования | 40 кГц…1000 кГц |
Управление и диммирование
| Параметр | Значение |
|---|
| Дистанционное включение при диммировании | DIM относительно -Vin: более 3,5…8 В постоянного тока или разомкнутая цепь |
| Выключение | DIM относительно -Vin: менее 0,5 В постоянного тока или короткое замыкание |
| Режим | ШИМ-диммирование и включение/выключение |
Защита
| Параметр | Значение |
|---|
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Выключение с автоматическим восстановлением после снижения температуры |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | −40…+85 °C |
| Рабочая влажность | 20%…85% RH, без конденсации |
| Температура и влажность хранения | −55…+125 °C, 10%…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
| Температура корпуса | 100 °C |
ЭМС и стандарты
| Параметр | Значение |
|---|
| Эмиссия | Соответствие BS EN/EN55015, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; уровень для промышленной/светотехнической аппаратуры, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 1000 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Параметр | Значение |
|---|
| Размеры | 31,8 × 20,3 × 12,2 мм |
| Размеры в дюймах | 1,25 × 0,8 × 0,48" |
| Масса | 15,6 г |
| Материал заливки | Эпоксидный компаунд UL94-V0 |
Выводы и подключения
Для LDD-300LS в документе указано, что выход должен быть подключён только к светодиодной нагрузке соответствующей полярности. Выход устройства не должен соединяться с входом питания того же изделия или с выходами других источников.
Примечания
- Все параметры указаны при стандартном входе 24 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсатором 0,1 мкФ.
- Тестовое условие: вход 24 В постоянного тока.
- Выходное напряжение всегда понижается на 3 В относительно входного напряжения постоянного тока.
- Выход LDD-L не следует подключать ко входу того же устройства или к выходу других источников.
Упаковка
| Параметр | Значение |
|---|
| Тип упаковки | Стандартная трубчатая упаковка |
| Количество в трубке | 19 шт. |
| Масса одной трубки | 100 г |
| Максимальное количество в коробке | 2280 шт. |
| Масса одной коробки | 12,8 кг |
