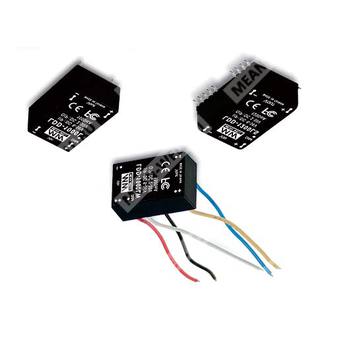

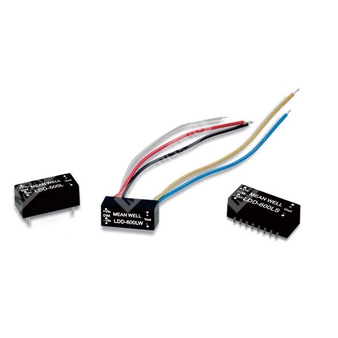

LDD-300LW - понижающий DC/DC драйвер постоянного тока для питания светодиодных цепочек с ШИМ-управлением.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDD | Серия DC/DC драйверов постоянного тока со ступенчатым понижающим преобразованием для светодиодов |
| 300 | Номинальный выходной ток 300 мА |
| L | Базовое исполнение серии LDD-L |
| W | Проводное исполнение |
Назначение и особенности
Компонент LDD-300LW представляет собой импульсный понижающий драйвер светодиодов с постоянным выходным током 300 мА. Устройство предназначено для питания светодиодных цепочек от источника постоянного напряжения, обеспечивает высокую эффективность, широкую входную и выходную области напряжений, а также функции ШИМ-диммирования и дистанционного включения/выключения.
Основные особенности
- Понижающий DC/DC преобразователь.
- Стабилизированный выходной ток 300 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной цепи.
- Высокий КПД до 95%.
- Встроенный EMI-фильтр, соответствие требованиям по электромагнитной совместимости.
- Встроенное ШИМ-диммирование и дистанционное ON/OFF-управление.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация с уровнем защиты IP67 для проводного исполнения.
- Компактные размеры и низкая стоимость.
- Высокая надёжность.
- Подходит для управления осветительными светодиодами.
Описание
Драйвер LDD-300LW относится к серии LDD-L и является DC/DC-преобразователем понижающего типа для светодиодных нагрузок. Он поддерживает постоянный ток 300 мА при питании от источника постоянного напряжения и рассчитан на использование в промышленной и светотехнической аппаратуре. Исполнение LW выполнено в проводном варианте, с заливкой компаундом и герметизацией, что обеспечивает повышенную стойкость к воздействию внешней среды.
Электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 300 мА |
| Точность выходного тока | ±5% при входном напряжении 24 В постоянного тока |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Диапазон напряжения светодиодной нагрузки | 2–32 В постоянного тока |
| Максимальный КПД | 95% при полной нагрузке и входе 24 В / 36 В постоянного тока |
| Пульсации и шум | 150 мВ пик-пик |
| Частота переключения | 40 кГц – 1000 кГц |
| Ёмкостная нагрузка на выходе | 2,2 мкФ |
| Потребляемый ток без нагрузки | 5 мА |
| Ток потребления в режиме отключения | 1 мА при выключенном ШИМ-диммировании и входе 24 В постоянного тока |
Параметры управления
| Параметр | Значение |
| Диммирование / включение-выключение | ШИМ-управление и дистанционное ON/OFF |
| Условие включения при диммировании | DIM относительно -Vin: более 3,5–8 В постоянного тока или разомкнутая цепь |
| Условие выключения | DIM относительно -Vin: менее 0,5 В постоянного тока или короткое замыкание |
| Частота ШИМ | 100 Гц – 1 кГц |
| Входное напряжение управления | ±5% при 24 В постоянного тока на входе |
Защита
| Параметр | Значение |
| Короткое замыкание | Выходной ток ограничивается на номинальном уровне, восстановление автоматическое после устранения аварии |
| Перегрев | Отключение, автоматическое восстановление после снижения температуры |
| Контроль перегрева | Tj 150 °C тип. на основном управляющем ИС |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Рабочая влажность | 20%–90% RH без конденсации |
| Температура и влажность хранения | от -55 до +125 °C, 10%–95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10–500 Гц, 2G, по 10 минут на цикл, в течение 60 минут по осям X, Y, Z |
| Максимальная температура корпуса | 100 °C |
| MTBF | 1000 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Конструкция и размеры
| Параметр | Значение |
| Габариты | 22,6 × 9,9 × 8,9 мм |
| Габариты в дюймах | 0,89 × 0,39 × 0,35 дюйма (Д × Ш × В) |
| Масса | 7,3 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Тип исполнения | Проводное |
| Степень защиты | IP67 для проводного и выводного исполнения |
Назначение выводов
| Вывод | Назначение |
| 1 | +Vin, питание постоянным током |
| 3 | PWM DIM, вход диммирования / ON/OFF, оставить неподключённым при неиспользовании |
| 4 | -Vin, не подключать к -Vout |
| 5 | -Vout, подключение к светодиодной нагрузке |
| 6 | +Vout, подключение к светодиодной нагрузке |
| Провода | Красный — +Vin; белый — PWM DIM; чёрный — -Vin; синий — -Vout; жёлтый — +Vout |
Электромагнитная совместимость и стандарты
| Параметр | Значение |
| Излучаемые помехи | Соответствие BS EN/EN55015, FCC part 15 class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; уровень для лёгкой промышленности, критерий A; EAC TP TC 020 |
| Безопасность | EAC TP TC 020/2011 approved |
Упаковка
| Параметр | Значение |
| Стандартная упаковка | Трубка |
| Количество в трубке | 50 шт. |
| Масса одной трубки | 280 г |
| Максимальное количество в коробке | 2500 шт. |
| Масса одной коробки | 14,8 кг |
Примечания
| № | Содержание |
| 1 | Все параметры указаны при нормальном входном напряжении 24 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ. |
| 3 | Испытание выполняется при входном напряжении 24 В постоянного тока. |
| 4 | Выходное напряжение всегда должно быть ниже входного не менее чем на 3 В. |
| 5 | Выход LDD-L не должен соединяться с входом того же или другого источника. |
Дополнительные сведения
Модель LDD-300LW относится к проводному исполнению серии LDD-L и отличается тем, что в таблице параметров для исполнения LW используется диапазон входного напряжения 9–36 В постоянного тока, диапазон рабочей влажности 20%–90% RH без конденсации, а также масса 7,3 г и герметизированная конструкция.
