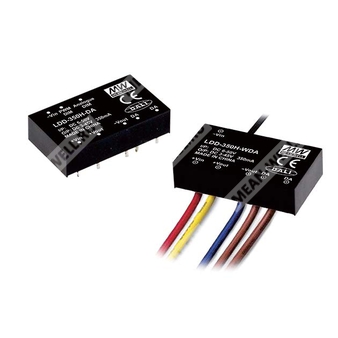

LDD-350H-DA — понижающий DC/DC драйвер светодиодов с постоянным током и интерфейсом DALI.
Расшифровка партномера
| Обозначение |
Расшифровка |
| LDD |
Серия понижающих DC/DC драйверов светодиодов с постоянным током |
| 350 |
Номинальный выходной ток 350 мА |
| H |
Высоковольтная версия с широким диапазоном входного напряжения |
| DA |
Исполнение с интерфейсом DALI |
Назначение и особенности
LDD-350H-DA представляет собой импульсный понижающий DC/DC преобразователь с режимом стабилизации тока, предназначенный для питания светодиодных нагрузок. Изделие работает в широком диапазоне входных напряжений, обеспечивает постоянный выходной ток 350 мА и поддерживает диммирование через DALI. Конструкция ориентирована на применение в системах светодиодного освещения, где требуется компактный источник тока с высокой эффективностью и встроенными защитными функциями.
- Понижающий DC/DC преобразователь.
- Стабилизация выходного тока.
- Интерфейс DALI.
- Широкий диапазон входного напряжения.
- Высокий КПД.
- Встроенный EMI-фильтр.
- Встроенные входные фильтрующие элементы и конденсаторы.
- Возможность дистанционного включения/выключения и PWM-диммирования.
- Защита от короткого замыкания.
- Полная заливка компаундом, степень защиты IP65.
Сведения о серии
Серия LDD-H-DA включает варианты с различным номинальным выходным током и сохраняет общую архитектуру понижающего драйвера для светодиодов. Для LDD-350H-DA ключевые параметры соответствуют версии на 350 мА.
Основные электрические параметры
| Параметр |
Значение |
| Выходной ток |
350 мА |
| Диапазон выходного напряжения |
3…45 В постоянного тока |
| Точность выходного тока |
±5% при входном напряжении 48 В постоянного тока |
| Пульсации и шум |
300 мВ пик-пик |
| Частота переключения |
500 кГц |
| Максимальная внешняя емкостная нагрузка |
1400 мкФ |
| КПД |
До 95% при полной нагрузке и входном напряжении 48 В постоянного тока |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
6…50 В постоянного тока |
| Входной ток при полной нагрузке |
275 мА |
| Входной ток без нагрузки |
5 мА |
| Напряжение блокировки по входу |
Старт при 4,2 В постоянного тока; выключение при 3,8 В постоянного тока |
Управление диммированием и включением/выключением
| Параметр |
Значение |
| Тип управления |
PWM-диммирование и дистанционное включение/выключение |
| Частота PWM |
200 Гц |
| Потребляемый ток в режиме выключения при PWM |
1 мА при PWM-выключении и входном напряжении 24 В постоянного тока |
| Уровень включения по DIM относительно -Vin |
> 1,2…5 В постоянного тока или разомкнутая цепь |
| Максимальное рабочее напряжение на DIM |
5,5 В постоянного тока |
| Уровень выключения по DIM относительно -Vin |
< 0,1 В постоянного тока или короткое замыкание |
| Режим диммирования |
При PWM-диммировании выходной ток изменяется по PWM-форме |
Защита
| Параметр |
Значение |
| Защита от короткого замыкания |
Есть |
| Тип защиты |
Непрерывная работа; автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C |
| Рабочая температура корпуса |
100 °C максимум |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 020/2011 |
| Электромагнитная совместимость: помехоэмиссия |
Соответствие BS EN/EN55015, EAC TP TC 020 |
| Электромагнитная совместимость: помехоустойчивость |
Соответствие BS EN/EN61547, EN61000-4-2, 3, 4, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
Надежность
| Параметр |
Значение |
| MTBF |
1000 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр |
Значение |
| Размеры |
40,6 × 23,5 × 10,1 мм |
| Размеры в дюймах |
1,6 × 0,93 × 0,40 дюйма |
Конструкция и исполнение
| Параметр |
Значение |
| Тип корпуса |
Полная заливка компаундом |
| Материал компаунда |
Эпоксидный, UL94-V0 |
| Степень защиты |
IP65 |
Подключение и конфигурация выводов
Паяный вариант
| Номер вывода |
Сигнал |
Назначение |
| 2 |
+Vin |
Питание постоянного тока |
| 4 |
+Vout |
Подключение к светодиодной нагрузке, вывод LED+ |
| 6 |
-Vout |
Подключение к светодиодной нагрузке, вывод LED- |
| 7 |
DA |
Подключение к контроллеру DALI |
| 8 |
DA |
Подключение к контроллеру DALI |
| 14 |
PWM DIM |
ШИМ-диммирование |
| 15 |
-Vin |
Питание постоянного тока, не подключать к -Vout |
Проводной вариант
| Номер вывода |
Сигнал |
Цвет провода |
Назначение |
| 2 |
+Vin |
Красный |
Питание постоянного тока |
| 4 |
+Vout |
Желтый |
Подключение к светодиодной нагрузке, вывод LED+ |
| 6 |
-Vout |
Синий |
Подключение к светодиодной нагрузке, вывод LED- |
| 7 |
DA |
Коричневый |
Подключение к контроллеру DALI |
| 8 |
DA |
Коричневый |
Подключение к контроллеру DALI |
| 15 |
-Vin |
Черный |
Питание постоянного тока, не подключать к -Vout |
Примечания
| № |
Текст примечания |
| 1 |
Все параметры указаны при нормальном входном напряжении 48 В постоянного тока, номинальной нагрузке и температуре 25 °C при влажности 70% RH. |
| 2 |
Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, оконцованной конденсатором 0,1 мкФ. |
| 3 |
Испытание выполняется при входном напряжении 48 В постоянного тока для вариантов 350…1050 мА, при входном напряжении 24 В постоянного тока — для варианта 1400 мА. |
| 4 |
Выходное напряжение всегда должно быть на 3 В ниже входного напряжения постоянного тока. |
| 5 |
Выход LDD-H не должен подключаться к входу того же блока или к выходу от других источников. |
Упаковка
| Параметр |
Значение |
| MPQ на трубку |
12 шт. |
| Масса одной трубки |
308 г |
| Максимальное количество в коробке |
336 шт. |
| Масса одной коробки |
10,63 кг |
| Размер коробки |
590,9 × 148,5 × 193,9 мм |
Дополнительные сведения
Для устройства указаны конфигурации pin style и wire style. Для проводного исполнения применён провод 24 AWG. Для получения инструкций по монтажу предусмотрена ссылка на руководство производителя.
