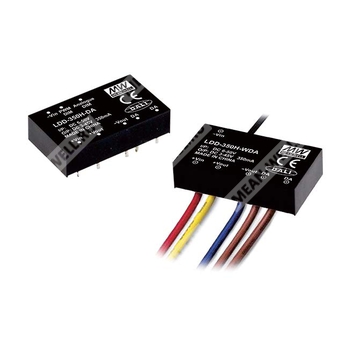

LDD-350H-WDA — понижающий DC/DC светодиодный драйвер с постоянным током и управлением DALI/PWM.
Назначение и краткое описание
LDD-350H-WDA — это импульсный понижающий источник питания для светодиодных нагрузок, выполненный в формате DC/DC constant current step-down LED driver. Устройство обеспечивает стабилизированный ток 350 мА, предназначено для питания последовательных светодиодных цепочек и поддерживает управление через DALI и PWM-диммирование. Модификация WDA выполнена в проводном исполнении.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDD | Серия понижающих DC/DC драйверов для светодиодов |
| 350H | Номинальный выходной ток 350 мА, высоковольтная версия |
| W | Проводное исполнение |
| DA | Поддержка интерфейса DALI |
Ключевые особенности
- Понижающий DC/DC преобразователь.
- Выход: стабилизированный ток 350 мА.
- Широкий диапазон входного напряжения: 6–50 В DC.
- Широкий диапазон выходного напряжения: 3–45 В DC.
- Высокий КПД до 95%.
- Встроенный EMI-фильтр, соответствует BS EN/EN55015 без дополнительных входных фильтров и конденсаторов.
- Встроенное управление PWM и удалённое включение/выключение.
- Защита от короткого замыкания.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация с уровнем защиты IP65.
- Компактное исполнение.
- Подходит для систем светодиодного освещения.
Области применения
Светодиодные осветительные системы, требующие стабилизированного тока, компактного корпуса, диммирования и управления по DALI/PWM.
Основные параметры
| Параметр | Значение |
| Серия | LDD-H-DA |
| Исполнение | WDA, проводное |
| Тип преобразователя | DC/DC понижающий, стабилизация тока |
| Номинальный выходной ток | 350 мА |
| Диапазон выходного тока | 350 мА |
| Диапазон входного напряжения | 6–50 В DC |
| Диапазон выходного напряжения | 3–45 В DC |
| КПД | до 95% при полной нагрузке и входе 48 В DC |
| Пульсации и шум | 300 мВ п-п |
| Частота переключения | 500 кГц |
| Максимальная ёмкостная нагрузка | 1400 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 6–50 В DC |
| Пусковое напряжение блокировки | 4,2 В DC |
| Напряжение отключения | 3,8 В DC |
| Ток холостого хода | 5 мА |
| Ток потребления в режиме shutdown | 1 мА при PWM dimming OFF и входе 24 В DC |
| Вход фильтра | Конденсатор |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон выходного напряжения | 3–45 В DC |
| Точность выходного тока | ±5% при входе 48 В DC |
| Пульсации и шум | 300 мВ п-п |
| Частота преобразования | 500 кГц |
| Максимальная ёмкость нагрузки | 1400 мкФ |
Диммирование и управление
| Параметр | Значение |
| Управление PWM | 200 Гц только |
| Вход DIM при включении | DIM относительно -Vin: >1,2–5 В DC или разомкнутая цепь |
| Максимальное рабочее напряжение на DIM | 5,5 В DC |
| Выключение по DIM | DIM относительно -Vin: <0,1 В DC или короткое замыкание |
| Тип управления | Поддержка PWM dimming и remote on/off |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Режим продолжения работы, автоматическое восстановление после устранения неисправности |
| Защита по входному напряжению | UVLO с пуском 4,2 В DC и отключением 3,8 В DC |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учётом кривой дерating |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10%…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Максимальная температура корпуса | 100 °C |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| ЭМС излучение | Соответствие BS EN/EN55015, EAC TP TC 020 |
| ЭМС устойчивость | Соответствие BS EN/EN61547, EN61000-4-2,3,4,6,8, light industry level, criteria A, EAC TP TC 020 |
Надёжность, конструкция и размеры
| Параметр | Значение |
| MTBF | 1000 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 40,6 × 23,5 × 10,1 мм |
| Габариты в дюймах | 1,6 × 0,93 × 0,40 дюйма (Д×Ш×В) |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Степень защиты | IP65 |
Подключение
| Контакт | Назначение |
| +Vin | Питание постоянного тока |
| -Vin | Питание постоянного тока, не соединять с -Vout |
| +Vout | Подключение к LED+ |
| -Vout | Подключение к LED- |
| DA | Подключение к контроллеру DALI |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 23 г |
| MPQ на коробку | 8 шт. |
| Масса одной коробки | 205 г |
| Максимальное количество в коробке | 240 шт. |
| Масса одного транспортного короба | 8,15 кг |
| Размер транспортного короба | 421,2 × 357,5 × 284,8 мм |
Примечания
- Все параметры указаны при нормальных условиях: вход 48 В DC, номинальная нагрузка, температура 25 °C, влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары и конденсатора 0,1 мкФ.
- Проверка выполняется при входе 48 В DC для модели 350–1050 мА и 24 В DC для модели 1400 мА.
- Выходное напряжение должно понижаться на 3 В относительно входного напряжения DC.
- Выход LDD-H нельзя подключать к входу того же устройства или к выходу других источников.
