LDD-350H - DC-DC понижаемый драйвер постоянного тока для светодиодов на 350 мА.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDD | Серия понижающих DC-DC драйверов постоянного тока для светодиодов |
| 350 | Номинальный выходной ток 350 мА |
| H | Исполнение серии LDD-H |
Назначение и особенности
Модуль LDD-350H представляет собой импульсный понижающий DC-DC преобразователь с режимом стабилизации тока, предназначенный для питания светодиодных цепочек. Изделие обеспечивает широкий диапазон входного напряжения, высокий КПД, малые габариты, встроенные функции PWM-диммирования и дистанционного включения/выключения.
Особенности:
- Понижающий DC/DC преобразователь.
- Стабилизированный выходной ток 350 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной нагрузки.
- Высокий КПД.
- Встроенный EMI-фильтр.
- Поддержка PWM-диммирования и дистанционного управления ON/OFF.
- Защита от короткого замыкания и перегрева.
- Компактное исполнение.
Области применения
- Драйверы светодиодных модулей и световых цепочек.
- Промышленные и архитектурные светодиодные светильники.
- Локальные источники питания постоянного тока для LED-нагрузок.
Основные параметры
| Параметр | Значение |
| Выходной ток | 350 мА |
| Диапазон выходного напряжения | 2…52 В DC |
| Диапазон входного напряжения | 9…56 В DC |
| Тип преобразователя | Понижающий DC-DC драйвер постоянного тока |
| Максимальный КПД | 97% при полной нагрузке и входе 36 В DC / 48 В DC |
| Пульсации и шум | 150 мВ п-п |
| Частота преобразования | Не указана в явном виде для конкретной модификации; в таблице указаны значения серии |
| Емкость внешней нагрузки | 2,2 мкФ |
Выходные характеристики
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Точность выходного тока | ±3% при входе 24 В DC; ±4% при входе 48 В DC для LDD-H/HW; ±5% для LDD-HS |
| Пульсации и шум на выходе | 150 мВ п-п |
| Способ стабилизации | Стабилизация тока |
| Максимальное напряжение светодиодной цепи | 52 В DC |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 9…56 В DC |
| Потребляемый ток холостого хода | 5 мА |
| Ток покоя в режиме отключения | 1 мА при PWM dimming OFF и входе 24 В DC |
| Фильтр | Конденсатор |
Управление диммированием и включением
| Параметр | Значение |
| Управление ON/OFF и PWM | Через вывод DIM относительно -Vin |
| Включение при диммировании | DIM относительно -Vin: более 2,5…6 В DC или разомкнутая цепь |
| Выключение | DIM относительно -Vin: менее 0,8 В DC или короткое замыкание |
| Частота PWM | 100…1000 Гц |
| Поведение при PWM | Выходной ток изменяется по PWM-режиму |
Защиты
| Параметр | Значение |
| Короткое замыкание | Режим регулируемого выходного тока; восстановление автоматически после устранения неисправности |
| Перегрев | Отключение; автоматическое восстановление после снижения температуры |
| Температура срабатывания защиты | Tj 150°C тип. (IC1), обнаружение на основном управляющем ИС |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85°C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH без конденсации для LDD-H/HW; 20…85% RH без конденсации для LDD-HS |
| Температура и влажность хранения | -55…+125°C, 10…95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин. на цикл, в течение 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса при работе | 100°C |
ЭМС
| Параметр | Значение |
| Стандарты излучения | Соответствие BS EN/EN55015, FCC part 15 class B, EAC TP TC 020 |
| Стандарты помехоустойчивости | Соответствие BS EN/EN61000-4-2,3,4,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Без дополнительных компонентов | Для соответствия EMI-фильтрации и входной части дополнительные фильтр и конденсаторы не требуются |
Надежность, конструкция и размеры
| Параметр | Значение |
| MTBF | 1000 тыс. часов минимум по MIL-HDBK-217F (25°C) |
| Габариты LDD-H / LDD-HW | 31,8 × 20,3 × 12,2 мм |
| Габариты LDD-HS | 31,8 × 20,3 × 11,4 мм |
| Масса LDD-H | 15,6 г |
| Масса LDD-HW | 18 г |
| Масса LDD-HS | 12,8 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 для LDD-H / HW; для LDD-HS заливка отсутствует |
Примечания
| № | Текст примечания |
| 1 | Все параметры указаны при номинальном входном напряжении 48 В DC, нагрузке 25°C и 70% RH, если не оговорено иначе. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с помощью 12" витой пары, оконцованной параллельно конденсатором 0,1 мкФ. |
| 3 | Ток выхода всегда снижается на 3 В относительно входного напряжения. |
| 4 | Выходное напряжение всегда должно быть ниже входного напряжения. |
| 5 | Выход LDD-H не должен соединяться с входом того же устройства или с выходом других источников. |
Механическое исполнение

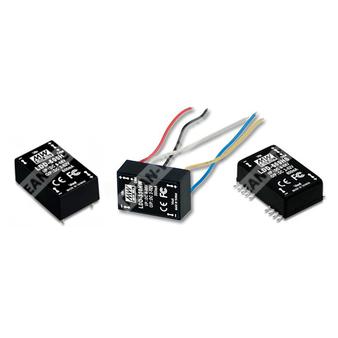

Серия включает варианты исполнения Blank type, W type и S type. Для модификации LDD-350H в контексте данной спецификации используется исполнение H-серии с параметрами, приведенными выше.
Упаковка
| Параметр | Значение |
| Стандартная упаковка | Трубка |
| Количество в трубке | 15 шт. |
| Масса одной трубки | 260 г |
| Максимальное количество в картонной коробке | 750 шт. |
| Масса одной картонной коробки | 13,8 кг |
| Тип упаковки | Трубка с заглушками |
| Габариты картонной коробки | L600 × W230 × H220 мм |
Дополнительные сведения
Для установки и применения следует использовать руководство по монтажу производителя. Входные и выходные цепи должны подключаться согласно схемам распиновки соответствующего исполнения корпуса.
