LDD-350L

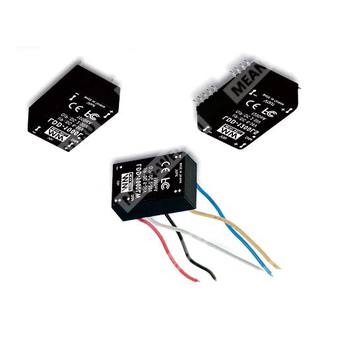

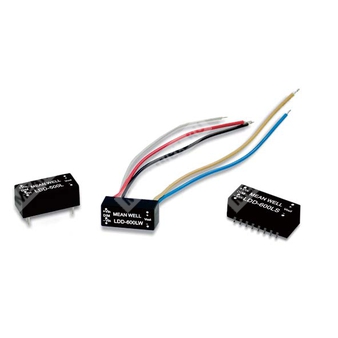

LDD-350L - понижающий DC-DC драйвер постоянного тока для питания светодиодных цепочек с током 350 мА.
Назначение
Компонент LDD-350L представляет собой импульсный понижающий стабилизатор тока для светодиодов серии LDD-L, предназначенный для построения источников питания LED-нагрузок с постоянным током 350 мА при широком диапазоне входного напряжения.
Описание
Модуль относится к классу DC-DC constant current step-down LED driver и обеспечивает стабилизацию выходного тока в цепях светодиодов. Поддерживаются функции ШИМ-диммирования и дистанционного включения/выключения. Конструкция рассчитана на промышленное применение, имеет встроенный EMI-фильтр, высокую эффективность и компактные габариты.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDD | Серия понижающих DC-DC драйверов постоянного тока для светодиодов |
| 350 | Номинальный выходной ток 350 мА |
| L | Исполнение серии LDD-L |
Основные особенности
- Понижающий DC-DC преобразователь.
- Выходной ток: 350 мА.
- Широкий диапазон входного напряжения.
- Высокая эффективность до 95%.
- Встроенный EMI-фильтр.
- ШИМ-диммирование и дистанционное включение/выключение.
- Защита от короткого замыкания и перегрева.
- Компактное исполнение для светодиодных систем.
Области применения
- Питание светодиодных светильников.
- Промышленные LED-системы.
- Иллюминация и архитектурная подсветка.
- Устройства, требующие стабилизированного тока для светодиодов.
Параметры
Выход
| Параметр | Значение |
| Диапазон тока | 350 мА |
| Точность тока | ±5% при входном напряжении 24 В |
| Пульсации и шум | 150 мВ п-п |
| Частота преобразования | 1000 кГц |
| Максимальная внешняя емкостная нагрузка | 2,2 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9…36 В постоянного тока |
| КПД, максимум | 95% при полной нагрузке и входе 24/36 В постоянного тока |
| Входной ток при полной нагрузке | 350 мА |
| Входной ток без нагрузки | 5 мА |
| Фильтр | Конденсатор |
Управление ШИМ и включением/выключением
| Параметр | Значение |
| Вход управления | Оставлять открытым, если не используется |
| Включение при диммировании | DIM относительно -Vin > 2,6…5,5 В постоянного тока или разомкнутая цепь |
| Выключение | DIM относительно -Vin < 0,4 В постоянного тока или короткое замыкание |
| Частота ШИМ | 100…500 Гц |
| Потребляемый ток в режиме выключения | 1 мА при отключенном ШИМ и входе 24 В постоянного тока |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим непрерывной работы, восстановление автоматически после устранения неисправности |
| Перегрев | Отключение, восстановление автоматически после снижения температуры |
| Температура срабатывания тепловой защиты | Tj 150°C тип., контроль на основном ИС управления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -55…+125 °C, 10…95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Максимальная температура корпуса | 100 °C |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55015, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8, уровень для легкой промышленности, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надежность, размеры и масса
| Параметр | Значение |
| MTBF | 1000 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Габариты | 22,6 × 9,9 × 8,9 мм |
| Масса | 4 г |
| Материал заливки | Эпоксидная смола, UL94-V0 |
Прочее
| Параметр | Значение |
| Тип монтажа | Проводное исполнение с выводами |
| Конфигурация выводов | +Vin, PWM DIM, -Vin, -Vout, +Vout |
Примечания
1. Все параметры указаны при стандартных условиях: вход 24 В постоянного тока, номинальная нагрузка, температура 25 °C, влажность 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсатором 0,1 мкФ.
3. Для измерения входного тока применено напряжение 36 В постоянного тока.
4. Выходное напряжение всегда должно быть ниже входного напряжения минимум на 3 В.
5. Выводы выходной цепи LDD-L не должны соединяться с входом того же устройства или с выходом других источников питания.
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная трубная упаковка |
| Количество в трубке | 50 шт. |
| Масса одной трубки | 280 г |
| Максимальное количество в коробке | 2500 шт. |
| Масса одной коробки | 14,8 кг |
