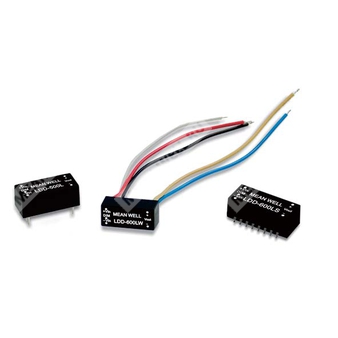

LDD-350LS - компактный DC/DC понижающий драйвер постоянного тока для питания светодиодных цепочек с ШИМ и аналоговым диммированием.
Назначение и особенности
Компонент LDD-350LS представляет собой импульсный понижающий стабилизатор постоянного тока для светодиодных нагрузок, выполненный в компактном корпусе типа S. Устройство предназначено для формирования стабилизированного выходного тока 350 мА при питании от источника постоянного напряжения и обеспечивает высокую эффективность, малые габариты, встроенную защиту и возможность управления яркостью.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LDD | Серия понижающих DC/DC драйверов постоянного тока для светодиодов |
| 350 | Номинальный выходной ток 350 мА |
| L | Исполнение серии L |
| S | SMD-исполнение |
Основные характеристики
| Параметр | Значение |
| Серия | LDD-L |
| Тип | DC/DC понижающий драйвер постоянного тока для светодиодов |
| Номинальный выходной ток | 350 мА |
| Диапазон входного напряжения | 9...32 В постоянного тока |
| Диапазон выходного напряжения | 2...28 В постоянного тока |
| Точность выходного тока | ±5% при входе 24 В постоянного тока |
| КПД | До 95% при полной нагрузке и входе 24 В постоянного тока |
| Пульсации и шум | 150 мВ п-п |
| Частота переключения | 1000 кГц |
| Емкостная нагрузка на выходе, максимум | 2,2 мкФ |
| Масса | 3,4 г |
Выход
| Параметр | Значение |
| Диапазон выходного тока | 350 мА |
| Точность выходного тока | ±5% при входе 24 В постоянного тока |
| Пульсации и шум | 150 мВ п-п |
| Частота переключения | 1000 кГц |
| Максимальная емкостная нагрузка | 2,2 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9...32 В постоянного тока |
| Входной ток при полной нагрузке | 350 мА |
| Входной ток без нагрузки | 5 мА |
| Фильтр | Конденсаторный |
| КПД | До 95% при полной нагрузке и входе 24 В постоянного тока |
Управление ШИМ и включение/выключение
| Параметр | Значение |
| Порог включения при диммировании | DIM относительно -Vin: >3,5...8 В постоянного тока или разомкнутая цепь |
| Порог выключения | DIM относительно -Vin: <0,5 В постоянного тока или короткое замыкание |
| Частота ШИМ | 100...1 кГц |
| Потребляемый ток в режиме выключения | 1 мА при отключенном ШИМ и входе 24 В постоянного тока |
| Режим | ON/OFF и ШИМ-диммирование |
| Состояние вывода управления, если не используется | Оставить разомкнутым |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Выходной ток ограничивается на номинальном уровне, восстановление автоматическое после устранения неисправности |
| Защита от перегрева | Тип защиты: отключение, восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40...+71 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -55...+125 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10...500 Гц, 2G, по 10 минут на цикл, в течение 60 минут по осям X, Y, Z |
| Максимальная температура корпуса | 100 °C |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты электромагнитной совместимости по излучению | Соответствие BS EN/EN55015, FCC part 15 class B, EAC TP TC 020 |
| Стандарты электромагнитной совместимости по помехоустойчивости | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 1000 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и исполнение
| Параметр | Значение |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,8 × 0,48 дюйма (Д × Ш × В) |
| Исполнение корпуса | SMD-исполнение |
| Заливка компаундом | Без заливки |
Упаковка
| Параметр | Значение |
| Стандартная упаковка | Трубка |
| Количество в трубке | 19 шт. |
| Масса одной трубки | 100 г |
| Максимальное количество в коробке | 2280 шт. |
| Масса одной коробки | 12,8 кг |
Выводы и назначение выводов
| Номер вывода | Назначение |
| 1, 2 | -Vin, не подключать к -Vout |
| 11, 12 | -Vout, подключение светодиодной нагрузки |
| 13, 14 | +Vout, подключение светодиодной нагрузки |
| 21 | DIM, включение/выключение и ШИМ/аналоговое диммирование; если не используется, оставить разомкнутым |
| 23, 24 | +Vin, питание постоянным током |
Примечания
- Все параметры указаны при входном напряжении 24 В постоянного тока, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к конденсатору 0,1 мкФ.
- Испытание при входе 36 В постоянного тока.
- Выходное напряжение всегда ниже входного примерно на 3 В.
- Выводы одного и того же изделия не должны соединяться с входом другого изделия или с выходом другого источника.
Источник питания соответствует требованиям промышленной светодиодной техники, где требуется компактный стабилизатор тока с широким входным диапазоном, высокой эффективностью и простым управлением яркостью.
