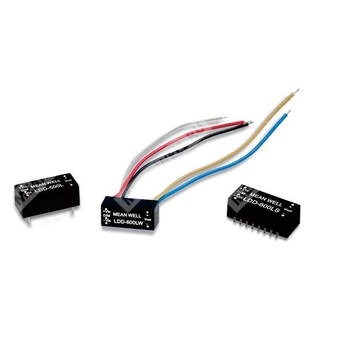

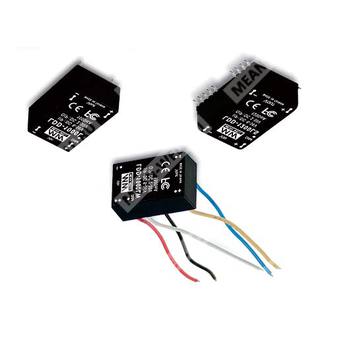

LDD-350LW - понижающий DC/DC драйвер светодиодов постоянного тока на 350 мА с проводным исполнением.
Назначение: LDD-350LW предназначен для питания светодиодных цепочек с постоянным током 350 мА от источника постоянного напряжения, с поддержкой PWM-диммирования и дистанционного управления ON/OFF.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDD | Серия понижающих DC/DC драйверов постоянного тока для светодиодов |
| 350 | Номинальный выходной ток 350 мА |
| L | Серия LDD-L |
| W | Проводное исполнение |
Описание
Компонент представляет собой импульсный понижающий преобразователь постоянного тока для светодиодных нагрузок. Изделие обеспечивает стабилизацию тока на уровне 350 мА, рассчитано на широкий диапазон входного напряжения и предназначено для построения компактных светодиодных систем освещения, включая промышленные и общие осветительные применения.
Особенности
- Понижающий DC/DC преобразователь.
- Постоянный выходной ток 350 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной цепочки.
- Высокий КПД до 95%.
- Встроенный EMI-фильтр, соответствие требованиям BS EN/EN55015 и FCC Part 15 Class B без дополнительных входных фильтров и конденсаторов.
- Встроенное PWM-диммирование и дистанционное управление ON/OFF.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полная герметизация, уровень защиты IP67 для проводного исполнения.
- Компактные габариты.
- Низкая стоимость и высокая надежность.
- Подходит для светодиодного освещения.
Применение
- Светодиодные светильники и модули.
- Промышленные системы светодиодного освещения.
- Компактные источники питания для LED-цепочек.
- Системы с управлением яркостью методом PWM.
Параметры
Выход
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон напряжения светодиодной нагрузки | 2 ~ 28 В DC |
| Точность выходного тока | ±5% при входе 24 В DC |
| Пульсации и шум | 150 мВ п-п |
| Частота коммутации | ±5% при входе 24 В DC |
| Емкостная нагрузка на выходе | 2,2 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9 ~ 36 В DC |
| КПД | 95% при полной нагрузке и входе 24 В DC / 36 В DC; 95% при полной нагрузке и входе 24 В DC для исполнения LDD-300~700LS |
| Входной ток при полной нагрузке | 350 мА |
| Входной ток без нагрузки | 5 мА |
| Фильтр | Конденсатор |
PWM-диммирование и управление ON/OFF
| Параметр | Значение |
| Управление удаленным включением/выключением | Оставить разомкнутым, если не используется |
| Включение при диммировании | DIM относительно -Vin > 3,5 ~ 8 В DC или разомкнутая цепь |
| Выключение | DIM относительно -Vin < 0,5 В DC или короткое замыкание |
| Диапазон PWM частоты | 100 ~ 1 кГц |
| Потребляемый ток в состоянии отключения | 1 мА при PWM dimming OFF и входе 24 В DC |
Защита
| Параметр | Значение |
| Короткое замыкание | Регулирование на номинальном выходном токе |
| Тип защиты от короткого замыкания | Непрерывный режим, автоматическое восстановление после устранения неисправности |
| Перегрев | Tj 150°C тип. (IC1) на основном управляющем ИС |
| Тип защиты от перегрева | Отключение, автоматическое восстановление после снижения температуры |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -40 ~ +85 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации для LDD-300~700L/LW; 20% ~ 85% RH без конденсации для LDD-300~700LS |
| Температура и влажность хранения | -55 ~ +125 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса | 100°C |
Надежность
| Параметр | Значение |
| MTBF | 1000 тыс. часов минимум, MIL-HDBK-217F (25°C) |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 22,6 × 9,9 × 8,9 мм |
| Габаритные размеры в дюймах | 0,89 × 0,39 × 0,35 |
| Масса | 7,3 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Подключение выводов
| Номер вывода | Назначение |
| 1 | +Vin, питание постоянного тока |
| 3 | PWM DIM, управление включением/выключением и PWM-диммирование, оставить разомкнутым если не используется |
| 4 | -Vin, не подключать к -Vout |
| 5 | -Vout, подключение светодиодной цепочки |
| 6 | +Vout, подключение светодиодной цепочки |
Примечания
- Все параметры указаны при входе 24 В DC, номинальной нагрузке и температуре окружающей среды 25°C, 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, оконцованной конденсатором 0,1 мкФ.
- Испытательное напряжение: 24 В DC вход.
- Выходное напряжение всегда должно быть ниже входного на 3 В.
- Выход LDD-L не должен быть соединен с входом того же устройства или выходом других источников.
