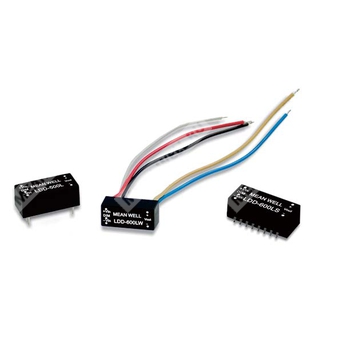

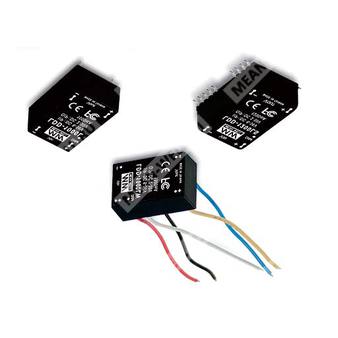

LDD-500L - понижаемый DC/DC драйвер постоянного тока для светодиодных цепочек с выходным током 500 мА.
Назначение и краткое описание
Модуль LDD-500L представляет собой DC/DC преобразователь понижающего типа с режимом стабилизации выходного тока, предназначенный для питания светодиодов. Устройство обеспечивает фиксированный ток 500 мА, работу в широком диапазоне входного напряжения, высокий КПД, возможность PWM-диммирования и дистанционного включения/выключения. Серия ориентирована на применение в системах светодиодного освещения и промышленной светотехнике.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| LDD |
Серия понижаемых DC/DC драйверов постоянного тока для светодиодов |
| 500 |
Номинальный выходной ток 500 мА |
| L |
Исполнение серии LDD-L |
Серия и исполнение
Серия: LDD-L
Исполнение: LDD-500L
Тип устройства: DC-DC Constant Current Step-Down LED driver
Основные особенности
- Понижающий DC/DC преобразователь.
- Стабилизированный выходной ток 500 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной нагрузки.
- Высокий КПД до 95%.
- Встроенный EMI-фильтр.
- Встроенное PWM-диммирование и дистанционное управление включением/выключением.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счёт естественной конвекции.
- Полная герметизация для вариантов в корпусном и проводном исполнении; высокая стойкость к внешней среде для соответствующих исполнений серии.
- Компактное исполнение.
- Низкая стоимость и высокая надёжность.
- Подходит для управления светодиодными источниками света.
Применение
- Светодиодное освещение.
- Питание одиночных и последовательных светодиодных цепочек.
- Промышленные светотехнические системы.
- Компактные устройства с требованием к стабилизации тока.
Электрические параметры
| Параметр |
Значение для LDD-500L |
| Выходной ток |
500 мА |
| Точность выходного тока |
±5% при входном напряжении 24 В постоянного тока |
| КПД, максимальный |
95% при полной нагрузке и входном напряжении 24 В / 36 В постоянного тока |
| Диапазон входного напряжения |
9 ~ 36 В постоянного тока |
| Диапазон напряжения светодиодной нагрузки |
2 ~ 32 В постоянного тока |
| Пульсации и шум |
150 мВ пик-пик |
| Частота коммутации |
±5% при входном напряжении 24 В постоянного тока |
| Внешняя ёмкостная нагрузка, максимальная |
2,2 мкФ |
| Частота PWM-диммирования |
100 ~ 1000 кГц |
| Ток холостого хода |
5 мА |
| Ток потребления в режиме выключения |
1 мА при выключенном PWM-диммировании и входном напряжении 24 В постоянного тока |
Вход
| Параметр |
Значение для LDD-500L |
| Диапазон входного напряжения |
9 ~ 36 В постоянного тока |
| Фильтр |
Конденсатор |
| Ток холостого хода |
5 мА |
| Входной ток при полной нагрузке |
500 мА |
| Входной ток при отсутствии нагрузки |
5 мА |
Выход
| Параметр |
Значение для LDD-500L |
| Номинальный выходной ток |
500 мА |
| Диапазон напряжения нагрузки |
2 ~ 32 В постоянного тока |
| Точность выходного тока |
±5% при входном напряжении 24 В постоянного тока |
| Пульсации и шум |
150 мВ пик-пик |
| Внешняя ёмкостная нагрузка, максимальная |
2,2 мкФ |
| Режим стабилизации |
Стабилизация тока на уровне номинального выходного тока |
Управление диммированием и включением/выключением
| Параметр |
Значение для LDD-500L |
| Тип управления |
PWM-диммирование и дистанционное включение/выключение |
| Состояние включения при диммировании |
DIM относительно -Vin > 3,5 ~ 8 В постоянного тока или разомкнутая цепь |
| Состояние выключения при диммировании |
DIM относительно -Vin < 0,5 В постоянного тока или короткое замыкание |
| Частота PWM |
100 ~ 1 кГц |
| Состояние размыкания входа управления |
Не подключать, если функция не используется |
Защита
| Параметр |
Значение для LDD-500L |
| Короткое замыкание |
Работа допускается; после устранения аварийного состояния восстановление происходит автоматически |
| Перегрев |
Отключение с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение для LDD-500L |
| Рабочая температура |
-40 ~ +85 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-55 ~ +125 °C, 10% ~ 95% RH |
| Температурный коэффициент |
±0,03% / °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса |
100 °C |
ЭМС и безопасность
| Параметр |
Значение для LDD-500L |
| ЭМС по излучению |
Соответствие BS EN/EN55015, FCC Part 15 Class B, EAC TP TC 020 |
| ЭМС по помехоустойчивости |
Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
Надёжность
| Параметр |
Значение для LDD-500L |
| MTBF |
1000 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр |
Значение для LDD-500L |
| Размеры |
22,6 × 9,9 × 8,9 мм |
| Размеры в дюймах |
0,89" × 0,39" × 0,35" |
| Масса |
4 г |
| Материал компаунда |
Эпоксидный компаунд UL94-V0 |
Подключение и выводы
| Номер вывода |
Обозначение |
Назначение |
| 1 |
+Vin |
Вход питания постоянного тока |
| 3 |
PWM DIM |
Управление включением/выключением и PWM-диммированием, оставить неподключённым при неиспользовании |
| 4 |
-Vin |
Не подключать к -Vout |
| 5 |
-Vout |
Подключение светодиодной цепи, отрицательный вывод |
| 6 |
+Vout |
Подключение светодиодной цепи, положительный вывод |
Примечания
| № |
Примечание |
| 1 |
Все параметры указаны при номинальном входном напряжении 24 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 |
Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на конденсатор 0,1 мкФ. |
| 3 |
Испытание выполняется при входном напряжении 36 В постоянного тока. |
| 4 |
Выходное напряжение всегда понижается примерно на 3 В относительно входного напряжения постоянного тока. |
| 5 |
Вывод устройства LDD-L не должен соединяться с входом того же устройства или с выходом других источников питания. |
Упаковка
| Параметр |
Значение для LDD-500L |
| Тип упаковки |
Стандартная трубная упаковка |
| Количество в трубке |
50 шт. |
| Масса одной трубки |
280 г |
| Максимальное количество в коробке |
2500 шт. |
| Масса одной коробки |
14,8 кг |
