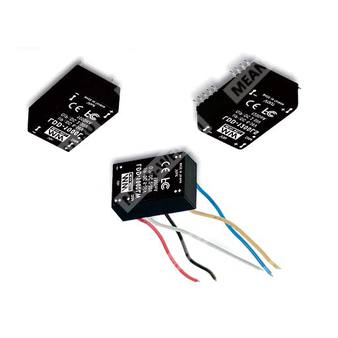

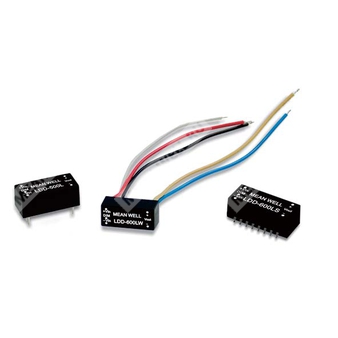

LDD-500LS - компактный DC-DC понижающий драйвер постоянного тока для питания светодиодных цепочек с ШИМ и аналоговым управлением.
Назначение
Компонент LDD-500LS представляет собой импульсный DC-DC преобразователь понижающего типа с режимом стабилизации тока, предназначенный для питания светодиодов и светодиодных сборок. Изделие относится к серии LDD-L и выполнено в исполнении S для поверхностного монтажа.
Расшифровка партномера
| Элемент партномера | Значение |
| LDD | Серия понижающих DC-DC драйверов постоянного тока для светодиодов |
| 500 | Номинальный выходной ток 500 мА |
| L | Базовое семейство LDD-L |
| S | Исполнение для поверхностного монтажа |
Краткое описание
Серия LDD-L предназначена для понижающего преобразования напряжения с формированием стабилизированного выходного тока. Устройство поддерживает высокую эффективность, встроенный EMI-фильтр, функции ШИМ-диммирования и дистанционного включения/выключения. Модель LDD-500LS относится к исполнению для SMD-монтажа и рассчитана на номинальный ток 500 мА.
Особенности
- Понижающий DC-DC преобразователь.
- Стабилизированный выходной ток 500 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной цепочки.
- Высокий КПД.
- Встроенный EMI-фильтр.
- ШИМ-диммирование и дистанционное включение/выключение.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полная герметизация корпуса для вывода и проводного исполнения не применяется к данному SMD-варианту.
- Компактные размеры.
- Низкая стоимость, высокая надежность.
- Подходит для управления осветительными светодиодами.
Применение
Светодиодные системы освещения, источники питания светодиодных линеек, компактные светотехнические устройства, промышленная и бытовая светодиодная аппаратура.
Электрические параметры
| Параметр | Значение |
| Номинальный диапазон выходного тока | 500 мА |
| Диапазон напряжения светодиодной нагрузки | 2 ~ 28 В постоянного тока |
| Точность выходного тока | ±5% при входном напряжении 24 В постоянного тока |
| Пульсации и шум | 150 мВ п-п |
| Частота переключения | 1000 кГц |
| Максимальная внешняя емкостная нагрузка | 2,2 мкФ |
| КПД | 95% при полной нагрузке и входном напряжении 24 В/36 В постоянного тока |
| Потребляемый ток по входу при полной нагрузке | 500 мА |
| Потребляемый ток по входу без нагрузки | 5 мА |
| Проводимость в режиме короткого замыкания | Регулированная на номинальном выходном токе |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 6 ~ 36 В постоянного тока |
| Входной фильтр | Конденсатор |
| Ток покоя во время отключения | 1 мА при выключенном PWM-диммировании и входном напряжении 24 В постоянного тока |
Управление ШИМ и включением/выключением
| Параметр | Значение |
| Сигнал дистанционного включения | Оставить вход незадействованным, если функция не используется |
| Включение при диммировании | DIM относительно -Vin > 2,6 ~ 5,5 В постоянного тока или разомкнутая цепь |
| Выключение | DIM относительно -Vin < 0,4 В постоянного тока или короткое замыкание |
| Диапазон частоты ШИМ | 100 ~ 500 Гц |
Аналоговое диммирование
| Параметр | Значение |
| Диапазон управления | 0,5 ~ 2,5 В постоянного тока |
| Включение при диммировании | DIM относительно -Vin > 0,5 ~ 2,5 В постоянного тока или разомкнутая цепь |
| Выключение | DIM относительно -Vin < 0,4 В постоянного тока или короткое замыкание |
Защиты
| Параметр | Значение |
| Короткое замыкание | Тип защиты: может продолжать работу, автоматическое восстановление после устранения неисправности |
| Перегрев | Тип защиты: отключение, автоматическое восстановление после снижения температуры |
Электромагнитная совместимость и стандарты
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55015, FCC part 15 class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8, уровень для легкой промышленности, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +71 °C, с учетом дерейтирования |
| Рабочая влажность | 20% ~ 90% RH без конденсации |
| Температура и влажность хранения | -55 ~ +125 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса | 100 °C |
Надежность
| Параметр | Значение |
| MTBF | 1000 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 31,8 × 20,3 × 12,2 мм |
| Размеры в дюймах | 1,25 × 0,8 × 0,48 |
| Масса | 15,6 г |
| Конструктивное исполнение | Epoxy (UL94-V0) |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2 | -Vin, не подключать к -Vout |
| 11, 12 | -Vout, подключение светодиодной нагрузки |
| 13, 14 | +Vout, подключение светодиодной нагрузки |
| 21 | PWM и аналоговое диммирование, не использовать — оставить открытым |
| 23, 24 | +Vin, источник питания постоянного тока |
Упаковка
| Параметр | Значение |
| Тип поставки | Стандартная упаковка в трубках |
| Количество в трубке | 15 шт. |
| Масса одной трубки | 260 г |
| Максимальное количество в коробке | 750 шт. |
| Масса одной коробки | 13,8 кг |
| Размер коробки | L600 × W230 × H220 мм |
Примечания
1. Все параметры указаны при нормальных условиях: входное напряжение 24 В постоянного тока, номинальная нагрузка, температура 25 °C, влажность 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсатором 0,1 мкФ.
3. Испытательное напряжение: 36 В постоянного тока.
4. Выходное напряжение всегда будет понижаться на 3 В от входного напряжения постоянного тока.
5. Выход LDD-L не следует соединять с входом того же изделия или с выходом других источников.
