LDD-600L - компактный DC-DC понижающий драйвер светодиодов с постоянным током 600 мА и управлением яркостью.
Назначение: преобразователь постоянного тока с понижающей топологией для питания светодиодных цепочек с стабилизацией тока, поддержкой ШИМ-диммирования и дистанционного включения/выключения.
Расшифровка партномера
| Элемент партномера | Значение |
| LDD | Серия DC-DC понижающих драйверов светодиодов с постоянным током |
| 600 | Номинальный выходной ток 600 мА |
| L | Исполнение серии LDD-L |
Краткое описание
Изделие относится к серии LDD-L и предназначено для питания светодиодных нагрузок от источников постоянного напряжения. Драйвер формирует стабилизированный выходной ток 600 мА, работает как понижающий DC-DC преобразователь, поддерживает ШИМ-управление яркостью и удалённое включение/выключение. Применяется в промышленной светотехнике, модульных LED-системах и встраиваемых источниках питания для светодиодов.
Особенности
- Понижающий DC-DC преобразователь.
- Постоянный выходной ток 600 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной цепи.
- Высокий КПД до 95%.
- Встроенный EMI-фильтр.
- Управление яркостью ШИМ.
- Дистанционное включение/выключение.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная заливка компаундом, степень защиты корпуса и выводов IP67 для версий на выводах и проводах.
- Компактные габариты.
- Низкая стоимость и высокая надёжность.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9…36 В постоянного тока |
| КПД | до 95% при полной нагрузке и входе 24 В или 36 В постоянного тока |
| Входной ток при полной нагрузке | 600 мА |
| Входной ток без нагрузки | 5 мА |
| Входной фильтр | Конденсаторный |
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 600 мА |
| Диапазон выходного напряжения | 2…32 В постоянного тока |
| Точность выходного тока | ±5% при входе 24 В постоянного тока |
| Пульсации и шум | 200 мВ пик-пик |
| Частота переключения | ±5% при входе 24 В постоянного тока |
| Частота переключения | Не указана явно для версии 600 мА в таблице спецификаций; в документе для серии указан диапазон управления ШИМ 40 кГц…1000 кГц |
| Ёмкостная нагрузка на выходе, максимум | 2,2 мкФ |
Управление ШИМ и включением/выключением
| Параметр | Значение |
| Тип управления | ШИМ-диммирование и дистанционное включение/выключение |
| Сигнал включения при диммировании | DIM относительно -Vin > 3,5…8 В постоянного тока или разомкнутая цепь |
| Сигнал выключения | DIM относительно -Vin < 0,5 В постоянного тока или короткое замыкание |
| Диапазон частоты ШИМ | 100 Гц…1 кГц |
| Потребляемый ток в выключенном режиме управления ШИМ | 1 мА при ШИМ-выключении и входе 24 В постоянного тока |
Защита
| Параметр | Значение |
| Короткое замыкание | Выходной ток ограничивается на номинальном уровне; после устранения неисправности работа автоматически восстанавливается |
| Перегрев | Отключение с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+85 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −55…+125 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса | 100 °C |
ЭМС и безопасность
| Параметр | Значение |
| ЭМС по помехоэмиссии | Соответствие BS EN/EN55015, FCC part 15 class B, EAC TP TC 020 |
| ЭМС по помехоустойчивости | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надёжность, габариты и масса
| Параметр | Значение |
| MTBF | 1000 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 22,6 × 9,9 × 8,9 мм (Д × Ш × В) |
| Масса | 4 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Примечания
- Все параметры указаны при нормальных условиях: вход 24 В постоянного тока, номинальная нагрузка, 25 °C, 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключённой к 0,1 мкФ конденсатору.
- Тестовое условие: вход 24 В постоянного тока.
- Выходное напряжение всегда ниже входного примерно на 3 В.
- Выход LDD-L не следует соединять с входом того же устройства или с выходом других источников.

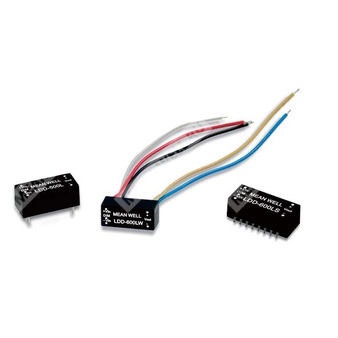

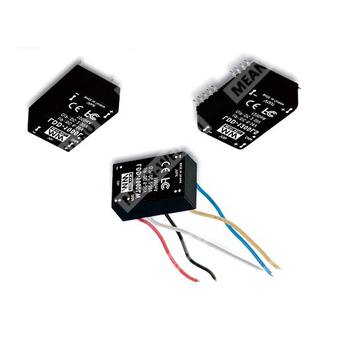

Конструктивное исполнение и подключение
Версия LDD-600L относится к исполнению с выводами. В документе для корпуса LDD-300…700L указаны следующие контакты: 1 — +Vin, 3 — PWM DIM, 4 — −Vin, 5 — −Vout, 6 — +Vout. Назначение выводов: питание от источника постоянного тока, подключение светодиодной нагрузки и управление диммированием.
Упаковка
| Параметр | Значение |
| Тип упаковки | Стандартная трубчатая упаковка |
| Количество в трубе | 50 шт. |
| Масса одной трубы | 280 г |
| Максимум в коробке | 2500 шт. |
| Масса одной коробки | 14,8 кг |
| Размер трубы | 520 мм |
