LDD-600LS - понижаемый DC-DC драйвер постоянного тока для питания светодиодных цепочек с ШИМ и аналоговым управлением.
Назначение и краткое описание

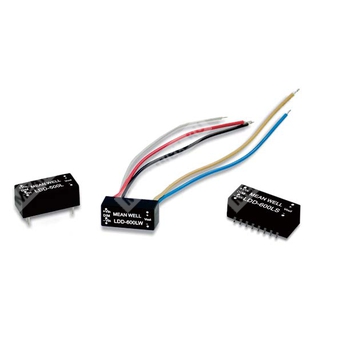

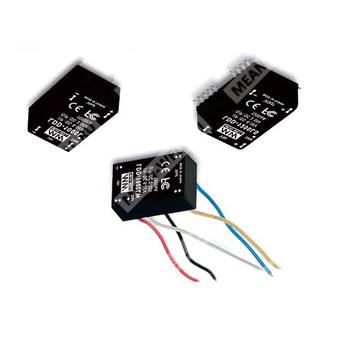

Модуль LDD-600LS представляет собой компактный понижающий DC-DC преобразователь для светодиодных нагрузок с стабилизацией выходного тока 600 мА. Изделие предназначено для питания последовательных светодиодных цепочек от источника постоянного напряжения, обеспечивает высокий КПД, встроенный EMI-фильтр, функции дистанционного включения/выключения и ШИМ-диммирования. Для исполнения LS характерны SMD-корпус, отсутствие заливки компаундом и параметры, отличающиеся от выводных и проводных модификаций серии.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| LDD |
Серия понижаемых DC-DC драйверов постоянного тока для светодиодов |
| 600 |
Номинальный выходной ток 600 мА |
| L |
Исполнение серии LDD-L |
| S |
SMD-исполнение |
Основные особенности
- Преобразователь DC/DC понижающего типа.
- Стабилизированный выходной ток 600 мА.
- Широкий диапазон входного напряжения постоянного тока.
- Широкий диапазон напряжения светодиодной строки.
- Высокий КПД до 95%.
- Встроенный EMI-фильтр, соответствие требованиям BS EN/EN55015 и FCC Part 15 Class B.
- Функции ШИМ-диммирования и дистанционного включения/выключения.
- Защита от короткого замыкания и перегрева.
- Охлаждение естественной конвекцией воздуха.
- Компактное исполнение для поверхностного монтажа.
Сферы применения
- Питание светодиодных модулей и линеек.
- Промышленная и архитектурная светотехника.
- Системы индикации.
- Компактные LED-установки с требованием к высокому КПД и малым габаритам.
Параметры выхода
| Параметр |
Значение |
| Диапазон выходного тока |
600 мА |
| Погрешность выходного тока |
±5% при входном напряжении 24 В |
| Пульсации и шум |
200 мВ п-п |
| Частота переключения |
±5% при входном напряжении 24 В |
| Максимальная внешняя ёмкостная нагрузка |
2,2 мкФ |
| Диапазон выходного напряжения |
2 ~ 32 В постоянного тока для LDD-300~700L/LW; 2 ~ 28 В постоянного тока для LDD-300~700LS |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
9 ~ 32 В постоянного тока для LDD-300~700LS |
| КПД |
До 95% при полной нагрузке и входном напряжении 24 В |
| Потребляемый ток при полной нагрузке |
600 мА |
| Потребляемый ток без нагрузки |
5 мА |
| Фильтр |
Конденсатор |
Управление ШИМ и включением/выключением
| Параметр |
Значение |
| Вход дистанционного управления |
Оставить открытым, если не используется |
| Включение при диммировании |
DIM относительно -Vin > 3,5 ~ 8 В постоянного тока или разомкнутая цепь |
| Выключение |
DIM относительно -Vin < 0,5 В постоянного тока или короткое замыкание |
| Диапазон частоты ШИМ |
100 ~ 1 кГц |
| Ток покоя при выключенном ШИМ |
1 мА при 24 В входного напряжения |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Ограничение на номинальном выходном токе, автоматическое восстановление после устранения неисправности |
| Перегрев |
Отключение с автоматическим восстановлением после снижения температуры |
| Температура срабатывания защиты |
Tj 150 °C, типовое значение, определяется основным управляющим ИС |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40 ~ +71 °C |
| Рабочая влажность |
20% ~ 85% RH, без конденсации |
| Температура и влажность хранения |
-55 ~ +125 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03% / °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса |
100 °C |
ЭМС и стандарты
| Параметр |
Значение |
| ЭМС по излучению |
Соответствие BS EN/EN55015, FCC Part 15 Class B, EAC TP TC 020 |
| ЭМС по помехоустойчивости |
Соответствие BS EN/EN61000-4-2,3,4,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
Надёжность
| Параметр |
Значение |
| MTBF |
1000 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Параметр |
Значение |
| Размеры |
25,4 × 10,5 × 9,3 мм |
| Размеры в дюймах |
1" × 0,4135" × 0,366" (Д × Ш × В) |
| Масса |
3,4 г |
| Исполнение корпуса |
Без заливки компаундом |
Подключение выводов
| Вывод |
Назначение |
| 1, 2 |
-Vin, не подключать к -Vout |
| 11, 12 |
-Vout, подключение светодиодной цепи |
| 13, 14 |
+Vout, подключение светодиодной цепи |
| 21 |
DIM + аналоговое управление, включение/выключение и диммирование ШИМ/аналогом, оставить открытым при неиспользовании |
| 23, 24 |
+Vin, питание постоянного тока |
Примечания
| № |
Содержание |
| 1 |
Все параметры указаны при нормальном входном напряжении 24 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70%. |
| 2 |
Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ. |
| 3 |
Испытание по входу 36 В постоянного тока. |
| 4 |
Выходное напряжение всегда должно быть на 3 В меньше входного напряжения постоянного тока. |
| 5 |
Выход LDD-L не должен быть соединён со входом того же модуля или с выходом других источников. |
Упаковка
| Параметр |
Значение |
| Тип упаковки |
Стандартная трубчатая упаковка |
| Количество в одной трубке |
19 шт. |
| Масса одной трубки |
100 г |
| Максимальное количество в коробке |
2280 шт. |
| Масса одной коробки |
12,8 кг |
Обозначение типа упаковки соответствует исполнению LDD-LS; при поставке используется трубчатая укладка с фиксацией изделия в транспортной таре.
