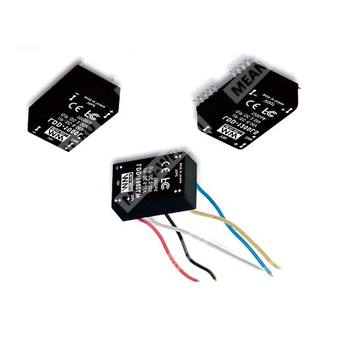

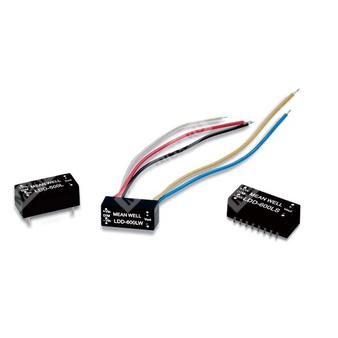

LDD-600LW - понижающий DC/DC драйвер постоянного тока для светодиодных нагрузок 600 мА с проводным исполнением.
Назначение: LDD-600LW — импульсный понижающий источник тока для питания светодиодов с постоянным выходным током, широким входным диапазоном и функциями ШИМ-диммирования и дистанционного включения/выключения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LDD | Серия DC/DC понижающих драйверов светодиодов с постоянным током |
| 600 | Номинальный выходной ток 600 мА |
| L | Исполнение в герметизированном корпусе с выводами для монтажа |
| W | Проводное исполнение |
Описание
Компонент представляет собой DC/DC преобразователь понижающего типа для светодиодных цепочек, обеспечивающий стабилизацию тока на уровне 600 мА. Устройство рассчитано на работу в широком диапазоне входных напряжений, имеет высокий КПД, встроенный EMI-фильтр и защитные функции. Подходит для задач промышленного и осветительного применения, где требуется компактный драйвер тока с возможностью диммирования.
Особенности
- Понижающий преобразователь DC/DC.
- Постоянный выходной ток: 600 мА.
- Широкий диапазон входного напряжения.
- Высокая эффективность до 95%.
- Встроенный EMI-фильтр.
- ШИМ-диммирование и дистанционное включение/выключение.
- Защита от короткого замыкания и перегрева.
- Охлаждение естественной конвекцией.
- Полная герметизация для вывода и проводного исполнения.
- Компактные габариты.
Применения
- Светодиодное освещение.
- Промышленные светотехнические системы.
- Стабилизированные токовые нагрузки на светодиодах.
- Компактные встроенные решения с ограниченным объемом монтажа.
Электрические параметры
| Параметр | Значение |
|---|
| Выходной ток | 600 мА |
| Точность выходного тока | ±5% при входном напряжении 24 В постоянного тока |
| Пульсации и шум | 200 мВ п-п |
| Частота переключения | ±5% при входном напряжении 24 В постоянного тока |
| Максимальная внешняя емкостная нагрузка | 2,2 мкФ |
| Эффективность | 95% при полной нагрузке и входе 24 В/36 В постоянного тока |
| Входной ток при полной нагрузке | 600 мА |
| Входной ток без нагрузки | 5 мА |
| Диапазон входного напряжения | 9 ~ 36 В постоянного тока |
| Диапазон выходного напряжения | 2 ~ 32 В постоянного тока |
| ШИМ-частота | 100 ~ 1 кГц |
| Ток холостого хода в режиме отключения | 1 мА при выключенном ШИМ-диммировании и входе 24 В постоянного тока |
Параметры управления
| Параметр | Значение |
|---|
| Управление включением/выключением и диммированием | Подача сигнала на вывод DIM относительно -Vin |
| Состояние «ВКЛ» | DIM относительно -Vin > 3,5 ~ 8 В постоянного тока или разомкнутая цепь |
| Состояние «ВЫКЛ» | DIM относительно -Vin < 0,5 В постоянного тока или короткое замыкание |
| Режим PWM-диммирования | Выходной ток изменяется по ШИМ-закону |
Параметры защиты
| Параметр | Значение |
|---|
| Короткое замыкание | Режим поддержания с автоматическим восстановлением после устранения неисправности |
| Перегрев | Отключение с автоматическим восстановлением после снижения температуры |
| Температура срабатывания защиты | Tj 150 °C тип. на основном управляющем ИС |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH |
| Температура и влажность хранения | -55 ~ +125 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура корпуса при работе | 100 °C макс. |
ЭМС
| Параметр | Значение |
|---|
| Стандарты по электромагнитной совместимости | Соответствие BS EN/EN55015, FCC часть 15 класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8, уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 1000 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
|---|
| Размеры корпуса | 22,6 × 9,9 × 8,9 мм |
| Размеры в дюймах | 0,89" × 0,39" × 0,35" |
| Масса | 7,3 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Примечания
- Все параметры указаны при нормальном входном напряжении 24 В постоянного тока, номинальной нагрузке и температуре 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсатором 0,1 мкФ.
- Испытательное входное напряжение: 24 В постоянного тока.
- Выходное напряжение всегда понижается на 3 В относительно входного напряжения постоянного тока.
- Выход LDD-L не следует соединять с входом того же устройства или с выходом других источников.
Упаковка
| Параметр | Значение |
|---|
| Тип упаковки | Стандартная упаковка в трубках |
| Количество в трубке | 50 шт. |
| Масса одной трубки | 280 г |
| Максимальное количество в коробке | 2500 шт. |
| Масса одной коробки | 14,8 кг |
