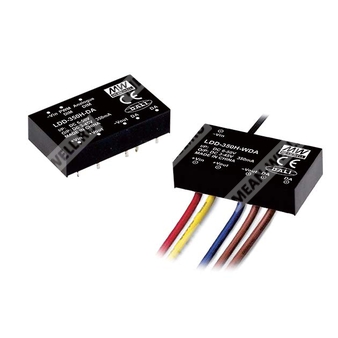

LDD-700H-DA — понижающий DC-DC драйвер постоянного тока 700 мА для светодиодных нагрузок с DALI и PWM.
Расшифровка партномера
| Элемент партномера | Значение |
|---|
| LDD | Серия понижающих DC-DC драйверов постоянного тока для светодиодов |
| 700H | Номинальный выходной ток 700 мА, исполнение High |
| DA | Версия с интерфейсом DALI |
Краткое описание
LDD-700H-DA представляет собой DC-DC понижающий источник стабилизированного тока для питания светодиодов, предназначенный для построения LED-систем с регулированием яркости по DALI и PWM. Компонент рассчитан на широкий диапазон входного напряжения, высокую эффективность и работу в компактных встраиваемых светотехнических решениях.
Особенности
- Понижающий DC-DC преобразователь.
- Стабилизированный выходной ток 700 мА.
- Широкий диапазон входного напряжения: 6–50 В DC.
- Широкий диапазон напряжения на светодиодной цепи: 3–45 В DC.
- Высокий КПД до 95%.
- Встроенный EMI-фильтр, соответствует BS EN/EN55015 без дополнительных входных фильтров и конденсаторов.
- Встроенное управление PWM и удалённое включение/выключение.
- Защита от короткого замыкания.
- Охлаждение за счёт свободной конвекции.
- Полная заливка компаундом, степень защиты IP65.
- Компактное исполнение.
- Подходит для светодиодного освещения.
Применение
- Светодиодные светильники и LED-модули.
- Промышленные и архитектурные системы освещения.
- Системы с диммированием по PWM и управлением по DALI.
- Компактные автономные светотехнические узлы с постоянным током.
Электрические параметры
| Параметр | Значение |
|---|
| Номинальный выходной ток | 700 мА |
| Диапазон выходного напряжения | 3–45 В DC |
| Диапазон напряжения на нагрузке при входе 48 В DC | 3–45 В DC |
| Точность выходного тока | ±5% при входе 28 В DC |
| Точность выходного тока | ±5% при входе 48 В DC |
| Пульсации и шум | 500 мВ p-p |
| Частота преобразования | 500 кГц тип. |
| Максимальная внешняя ёмкость нагрузки | 1400 мкФ |
| КПД | 95% при полной нагрузке и входе 48 В DC |
| Входной ток при полной нагрузке | 550 мА |
| Ток потребления без нагрузки | 5 мА |
| Ток холостого хода в режиме PWM отключения | 1 мА при входе 24 В DC |
| Частота PWM | 200 Гц только |
| Напряжение включения по DIM | >1,2…5 В DC или разомкнутая цепь |
| Напряжение выключения по DIM | <0,1 В DC или короткое замыкание |
| Максимальное рабочее напряжение по DIM | 5,5 В DC |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 6–50 В DC |
| Порог включения | 4,2 В DC |
| Порог отключения | 3,8 В DC |
| Ток потребления без нагрузки | 5 мА |
| Ток потребления в отключённом режиме | 1 мА при PWM dimming OFF и входе 24 В DC |
Выход
| Параметр | Значение |
|---|
| Тип выхода | Стабилизированный постоянный ток |
| Номинальный ток | 700 мА |
| Диапазон напряжения на светодиодной цепи | 3–45 В DC |
| Рекомендуемое количество светодиодов | 1–15 светодиодов при входе 48 В DC и Vf = 3 В |
| Режим перегрузки/аварии | Выходное напряжение всегда понижается на 3 В относительно входного напряжения |
Управление и диммирование
| Параметр | Значение |
|---|
| Управление PWM | Есть |
| Удалённое включение/выключение | Есть |
| Логика включения по DIM | DIM относительно -Vin: >1,2…5 В DC или разомкнуто |
| Логика выключения по DIM | DIM относительно -Vin: <0,1 В DC или замкнуто |
| Частота PWM | 200 Гц только |
| Поведение при PWM-диммировании | Выходной ток изменяется в PWM-режим |
| Типовая линейность PWM | Допуск ±15% тип. |
Защита
| Параметр | Значение |
|---|
| Защита от короткого замыкания | Есть |
| Тип защиты | Может продолжать работу, восстановление автоматическое после устранения неисправности |
| Защита по входному напряжению | Блокировка запуска при 4,2 В DC, отключение при 3,8 В DC |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40…+85 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10%…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура корпуса при эксплуатации, макс. | 100 °C |
ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Помехоэмиссия | Соответствие BS EN/EN55015, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61547, EN61000-4-2,3,4,6,8, light industry level, criteria A, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 1000 тыс. ч. минимум, MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
|---|
| Габариты корпуса | 40,6 × 23,5 × 10,1 мм |
| Габариты корпуса в дюймах | 1,6 × 0,93 × 0,40 |
| Толеранс выводов | ±0,05 мм |
Упаковка
| Параметр | Значение |
|---|
| Исполнение | Пин-стиль |
| MPQ на трубку | 12 шт. |
| Масса одной трубки | 308 г |
| Максимальное количество в коробке | 336 шт. |
| Масса одной коробки | 10,63 кг |
| Размер коробки | L590,9 × W148,5 × H193,9 мм |
Назначение выводов
| Номер вывода | Обозначение | Назначение |
|---|
| 2 | +Vin | Вход питания постоянного тока |
| 4 | +Vout | Подключение к LED+ |
| 6 | -Vout | Подключение к LED- |
| 7 | DA | Подключение к контроллеру DALI |
| 8 | DA | Подключение к контроллеру DALI |
| 14 | PWM DIM | Управление диммированием PWM |
| 15 | -Vin | Вход питания постоянного тока, не подключать к -Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении 48 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются при 20 МГц с использованием витой пары, оконечной нагрузкой 0,1 мкФ.
- Проверка проводится при входном напряжении 48 В DC для моделей 350–1050 мА и 24 В DC для модели 1400 мА.
- Выходное напряжение всегда понижается на 3 В относительно входного напряжения DC.
- Выход LDD-H не должен быть соединён с входом того же устройства или с выходом от других источников.
