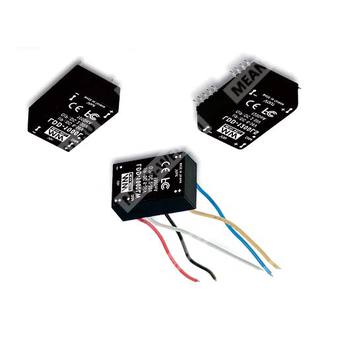

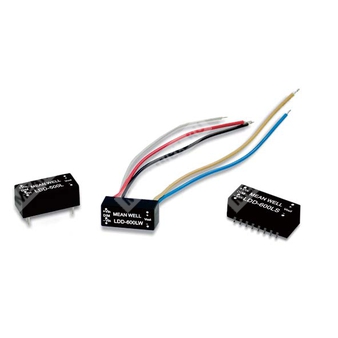

LDD-700LS - понижаемый DC-DC драйвер постоянного тока для светодиодов с ШИМ и аналоговым диммированием.
Назначение и краткое описание
LDD-700LS представляет собой импульсный понижающий DC-DC преобразователь с источником постоянного тока для питания светодиодных цепочек. Устройство предназначено для построения компактных и высокоэффективных светодиодных решений с поддержкой ШИМ-диммирования и дистанционного включения/выключения. Исполнение LS относится к SMD-варианту с повышенным количеством выводов для монтажа на печатную плату.
Расшифровка партномера
| Позиция | Значение |
| LDD | Серия понижаемых DC-DC драйверов постоянного тока для светодиодов |
| 700 | Номинальный выходной ток 700 мА |
| L | Исполнение семейства LDD-L |
| S | SMD-исполнение |
Особенности
- Понижающий DC/DC преобразователь.
- Стабилизация выходного тока: 700 мА.
- Широкий диапазон входного напряжения: 9…32 В DC.
- Широкий диапазон напряжения светодиодной цепочки: 2…28 В DC.
- Высокий КПД: до 95%.
- Встроенный EMI-фильтр.
- Поддержка ШИМ-диммирования и дистанционного ON/OFF.
- Полностью залитая компаундом конструкция для исполнения LDD-LS не предусмотрена; вариант LS поставляется без заливки.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактные габариты для монтажа на плату.
- Низкая стоимость и высокая надёжность.
- Пригоден для систем светодиодного освещения.
Области применения
- Питание светодиодных модулей и линейных светодиодных сборок.
- Промышленные и бытовые системы освещения.
- Компактные источники света, где требуется стабилизация тока.
- Устройства с регулировкой яркости по ШИМ или аналоговому сигналу.
Основные параметры
| Параметр | Значение |
| Серия | LDD-L |
| Исполнение | LDD-700LS |
| Номинальный выходной ток | 700 мА |
| Диапазон входного напряжения | 9…32 В DC |
| Диапазон напряжения на нагрузке | 2…28 В DC |
| Точность выходного тока | ±5% при входе 24 В DC |
| КПД | до 95% при полной нагрузке и входе 24 В DC / 36 В DC |
| Пульсации и шум | 200 мВ п-п |
| Частота переключения | 1000 кГц |
| Ёмкость внешней нагрузки | 2,2 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9…32 В DC |
| Потребляемый ток при полной нагрузке | 700 мА |
| Потребляемый ток без нагрузки | 5 мА |
| Фильтр | Конденсаторный |
Выход
| Параметр | Значение |
| Режим стабилизации | Постоянный ток |
| Номинальный выходной ток | 700 мА |
| Диапазон напряжения нагрузки | 2…28 В DC |
| Точность выходного тока | ±5% при входе 24 В DC |
| Пульсации и шум | 200 мВ п-п |
| Частота переключения | 1000 кГц |
| Максимальная внешняя ёмкостная нагрузка | 2,2 мкФ |
Диммирование и управление
| Параметр | Значение |
| Тип управления | ШИМ-диммирование и дистанционное ON/OFF |
| Состояние ON при диммировании | DIM относительно -Vin: более 3,5…8 В DC или разомкнутая цепь |
| Состояние OFF при диммировании | DIM относительно -Vin: менее 0,5 В DC или короткое замыкание |
| Частота ШИМ | 100…1 кГц |
| Ток покоя в режиме выключенного ШИМ | 1 мА при 24 В DC |
Защита
| Параметр | Значение |
| Короткое замыкание | Поддерживается непрерывная работа, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение с последующим автоматическим восстановлением после снижения температуры |
| Температура срабатывания тепловой защиты | Tj 150°C тип. |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+71°C |
| Рабочая влажность | 20…85% RH без конденсации |
| Температура и влажность хранения | -55…+125°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
| Максимальная температура корпуса | 100°C |
ЭМС и стандарты
| Параметр | Значение |
| Электромагнитная совместимость по излучению | Соответствие BS EN/EN55015, FCC Part 15 Class B, EAC TP TC 020 |
| Электромагнитная совместимость по помехоустойчивости | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надёжность
| Параметр | Значение |
| MTBF | 1000 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Конструкция и размеры
| Параметр | Значение |
| Тип корпуса | SMD |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Габаритные размеры в дюймах | 1,25 × 0,8 × 0,48" |
| Масса | 15,6 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2 | -Vin, не подключать к -Vout |
| 11, 12 | -Vout, подключение светодиодной цепи |
| 13, 14 | +Vout, подключение светодиодной цепи |
| 21 | PWM + аналог, вход ON/OFF и диммирования; оставить открытым, если не используется |
| 23, 24 | +Vin, питание постоянным током |
Примечания
- Все параметры указаны при нормальном входе 24 В DC, номинальной нагрузке, температуре 25°C и влажности 70% RH, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ.
- Тестирование проводится при входе 24 В DC.
- Выходное напряжение всегда будет ниже входного напряжения минимум на 3 В.
- Выход LDD-L не должен соединяться с входом того же модуля или с выходом других источников.
Упаковка
| Параметр | Значение |
| Стандартная упаковка | Трубка |
| Количество в трубке | 19 шт. |
| Масса одной трубки | 100 г |
| Максимальное количество в коробке | 2280 шт. |
| Масса одной коробки | 12,8 кг |
