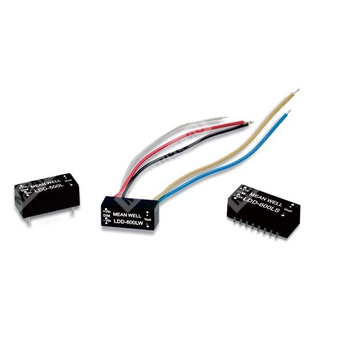

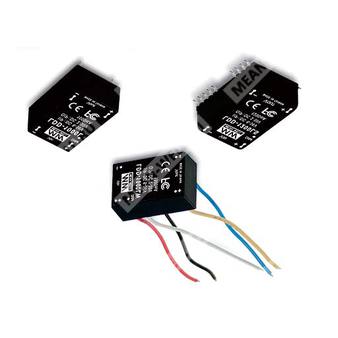

LDD-700LW - понижающий DC-DC драйвер светодиодов с выходным током 700 мА и поддержкой диммирования.
Назначение
Компонент LDD-700LW представляет собой компактный импульсный понижающий драйвер постоянного тока для питания светодиодных цепочек. Устройство предназначено для применения в светотехнических и промышленных электронных системах, где требуется стабилизированный выходной ток, высокий КПД и возможность управления яркостью через PWM и вход ON/OFF.
Расшифровка партномера
| Обозначение |
Расшифровка |
| LDD |
Серия понижающих DC-DC драйверов светодиодов с постоянным током |
| 700 |
Номинальный выходной ток 700 мА |
| L |
Исполнение серии LDD-L |
| W |
Проводное исполнение |
Описание
LDD-700LW относится к серии DC-DC Constant Current Step-Down LED driver LDD-L. Модуль обеспечивает стабилизацию тока светодиодной нагрузки при питании от источника постоянного напряжения и рассчитан на работу в широком диапазоне входных напряжений. Для управления предусмотрены функции PWM-диммирования и удаленного включения/выключения.
Основные особенности
- Понижающий DC-DC преобразователь.
- Выходной ток: 700 мА.
- Широкий диапазон входного напряжения.
- Широкий диапазон напряжения светодиодной нагрузки.
- Высокий КПД до 95%.
- Встроенный EMI-фильтр.
- Управление PWM-диммированием и ON/OFF.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет естественной конвекции.
- Полная заливка компаундом, степень защиты IP67 для выводного и проводного исполнения.
- Компактные размеры.
- Низкая стоимость и высокая надежность.
- Подходит для светодиодного освещения.
Области применения
- Светодиодные источники света.
- Промышленные светотехнические системы.
- Компактные узлы питания светодиодов с требованием стабилизации тока.
Параметры выхода
| Параметр |
Значение |
| Диапазон выходного тока |
700 мА |
| Точность выходного тока |
±5% при входном напряжении 24 В постоянного тока |
| Пульсации и шум |
200 мВ п-п |
| Частота переключения |
1,0 МГц |
| Максимальная внешняя емкостная нагрузка |
2,2 мкФ |
| Диапазон выходного напряжения |
2…32 В постоянного тока для LDD-300~700L/LW; 2…28 В постоянного тока для LDD-300~700LS |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
9…36 В постоянного тока для LDD-300~700L/LW; 9…32 В постоянного тока для LDD-300~700LS |
| КПД |
95% при полной нагрузке и входе 24 В/36 В постоянного тока для LDD-300~700L/LW; 95% при полной нагрузке и входе 24 В постоянного тока для LDD-300~700LS |
| Входной ток при полной нагрузке |
700 мА |
| Входной ток без нагрузки |
5 мА |
| Фильтр |
Конденсаторный |
PWM-диммирование и управление ON/OFF
| Параметр |
Значение |
| Состояние включения по DIM |
DIM относительно -Vin более 3,5…8 В постоянного тока или разомкнутая цепь |
| Состояние выключения по DIM |
DIM относительно -Vin менее 0,5 В постоянного тока или короткое замыкание |
| Частота PWM |
100 Гц…1 кГц |
| Ток покоя в режиме PWM OFF |
1 мА при входе 24 В постоянного тока |
| Удаленное включение/выключение |
Предусмотрено |
| Примечание по управлению |
Если функция не используется, контакт оставить разомкнутым |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Режим работы продолжается, восстановление автоматическое после устранения аварийного состояния |
| Перегрев |
Отключение с автоматическим восстановлением после снижения температуры |
| Температура срабатывания защиты |
Tj 150°C типично, определяется по основному управляющему ИС |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+85°C с учетом кривой снижения нагрузки |
| Рабочая влажность |
20%…90% RH без конденсации для LDD-300~700L/LW; 20%…85% RH без конденсации для LDD-300~700LS |
| Температура и влажность хранения |
-55…+125°C, 10%…95% RH |
| Температурный коэффициент |
±0,03%/°C |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса |
100°C |
ЭМС
| Параметр |
Значение |
| Эмиссия |
Соответствие BS EN/EN55015, FCC Part 15 класс B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
Надежность и конструктивные данные
| Параметр |
Значение |
| MTBF |
1000 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты |
22,6 × 9,9 × 8,9 мм |
| Масса |
7,3 г |
| Материал заливки |
Эпоксидный компаунд UL94-V0 |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
+Vin, вход питания постоянного тока |
| 3 |
PWM DIM, управление включением и PWM-диммированием |
| 4 |
-Vin, не подключать к -Vout |
| 5 |
-Vout, вывод к LED- |
| 6 |
+Vout, вывод к LED+ |
Примечания
| 1 |
Все параметры заданы при стандартном входе 24 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 |
Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, завершенной конденсатором 0,1 мкФ. |
| 3 |
Испытательное напряжение: вход 36 В постоянного тока. |
| 4 |
Выходное напряжение всегда должно быть ниже входного на 3 В. |
| 5 |
Выход LDD-L не следует соединять со входом того же модуля или с выходом других источников питания. |
Упаковка
| Параметр |
Значение |
| Тип упаковки |
Стандартная упаковка в трубках |
| Количество в трубке |
50 шт. |
| Масса одной трубки |
280 г |
| Максимальное количество в коробке |
2500 шт. |
| Масса одной коробки |
14,8 кг |
