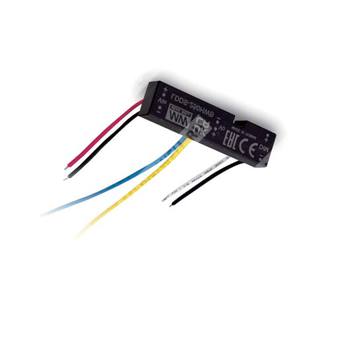

LDDS-1000HW - понижающий DC/DC драйвер стабилизированного тока для питания светодиодных цепочек.
Расшифровка партномера
| Фрагмент | Значение |
|---|
| LDDS | Серия DC/DC драйверов постоянного тока для светодиодов |
| 1000 | Номинальный выходной ток 1000 мА |
| H | Исполнение серии LDDS-H |
| W | Проводное исполнение |
| Без буквы B | Режим дистанционного включения/выключения |
Назначение и общая характеристика
LDDS-1000HW — это компактный герметизированный понижающий DC/DC драйвер светодиодов со стабилизацией выходного тока. Устройство предназначено для питания светодиодных сборок от источника постоянного напряжения, обеспечивает высокую эффективность, широкий диапазон входного напряжения и поддержку дистанционного включения/выключения. Конструктивно модуль ориентирован на применение в коммерческом, уличном, транспортном и декоративном освещении, включая трековые системы и низковольтные DC-сети.
Особенности
- Понижающий DC/DC преобразователь для светодиодной нагрузки.
- Стабилизированный выходной ток 1000 мА.
- Широкий диапазон входного напряжения: 12–56 В DC.
- Диапазон напряжения на светодиодной нагрузке: 2–45 В DC.
- Высокий КПД, до 96%.
- Встроенный EMI-фильтр, соответствие BS EN/EN55015.
- Дистанционное включение/выключение.
- Защита от короткого замыкания и перегрева.
- Компактное полностью залитое исполнение.
- Подходит для питания светодиодов в коммерческих и промышленных приложениях.
Применение
- Питание от DC-источника в светотехнических системах.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение на 48 В DC.
- Ландшафтное освещение на 24 В DC.
- Переходники для трековых систем.
- Применения класса III (SELV).
Основные параметры
| Параметр | Значение |
|---|
| Серия | LDDS-H |
| Тип | DC/DC драйвер постоянного тока понижающего типа |
| Номинальный выходной ток | 1000 мА |
| Диапазон выходного тока серии | 250, 300, 350, 500, 700, 1000 мА |
| Диапазон выходного напряжения | 2–45 В DC |
| Диапазон входного напряжения | 12–56 В DC |
| Максимальная выходная мощность | 45 Вт |
| КПД, тип. | 96% |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 12–56 В DC |
| Потребляемый ток, при полной нагрузке | 820 мА |
| Потребляемый ток, без нагрузки | 6 мА |
| Фильтр по входу | Конденсатор |
| Максимальная внешняя емкостная нагрузка | 2,2 мкФ |
| Рабочая частота переключения | 40 кГц – 1000 кГц |
Выход
| Параметр | Значение |
|---|
| Номинальный выходной ток | 1000 мА |
| Диапазон установок выходного тока | 250 / 300 / 350 / 500 / 700 / 1000 мА |
| Диапазон напряжения на нагрузке | 2–45 В DC |
| Точность выходного тока | ±5% при входе 48 В DC или 24 В DC |
| Пульсации и шум, макс. | 350 мВ пик-пик |
| Режим стабилизации | Стабилизация тока на номинальном выходе |
Дистанционное включение/выключение и диммирование
| Параметр | Значение |
|---|
| Режим дистанционного включения | DIM относительно -Vin: > 2,5–15 В DC или разомкнутая цепь |
| Режим дистанционного выключения | DIM относительно -Vin: < 0,3 В DC или короткое замыкание |
| Частота ШИМ диммирования | 100 Гц – 1 кГц |
| Ток при выключении ШИМ | 4 мА |
| Диапазон 3-в-1 диммирования | 0–10 В / ШИМ / резистор |
| Ток источника диммирования | 200 мкА |
Защита
| Параметр | Значение |
|---|
| Защита от короткого замыкания | Ограничение до номинального выходного тока, автоматическое восстановление после устранения аварии |
| Защита от перегрева | Отключение с автоматическим восстановлением после снижения температуры |
| Контроль перегрева | Tj 150 °C тип., обнаружение по основному управляющему ИС |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40…+55 °C при полной нагрузке, с учетом кривой дерейтирования |
| Рабочая влажность | 20% – 90% RH, без конденсации |
| Температура и влажность хранения | -55…+125 °C, 10% – 95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Максимальная температура корпуса | 90 °C |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | EAC TP TC 020/2011, BS EN/EN55015 |
| Эмиссия | Соответствие BS EN/EN55015, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
Надежность, размеры и конструкция
| Параметр | Значение |
|---|
| MTBF | 650 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 47 × 12 × 7 мм |
| Габаритные размеры в дюймах | 1,85 × 0,47 × 0,28 |
| Масса | 9,5 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Подключение выводов
| Номер вывода | Обозначение | Назначение |
|---|
| 1 | -Vin | Вход питания, черный провод; не подключать к -Vout |
| 2 | +Vin | Вход питания, красный провод |
| 3 | DIM(-) | Подключить к -Vin, вход управления включением/выключением или 3-в-1 диммированием, черный провод |
| 4 | DIM(+) | Управление включением/выключением или 3-в-1 диммированием, белый провод |
| 5 | +Vout | Подключение к аноду светодиодной нагрузки, желтый провод |
| 6 | -Vout | Подключение к катоду светодиодной нагрузки, синий провод |
Упаковка
| Параметр | Значение |
|---|
| Количество в коробке | 36 шт. |
| Масса коробки | 0,43 кг |
| Количество коробок в картонной упаковке | 12 |
| Масса картонной упаковки | 6 кг |
| Размер транспортного короба | 620 × 230 × 230 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ.
- Испытательный режим: вход 48 В DC, выход 36 В DC без диммирования.
- Выходное напряжение всегда должно быть на 4 В выше напряжения источника постоянного тока.
- Выход LDDS-H не следует соединять со входом того же модуля или с выходом других источников.
