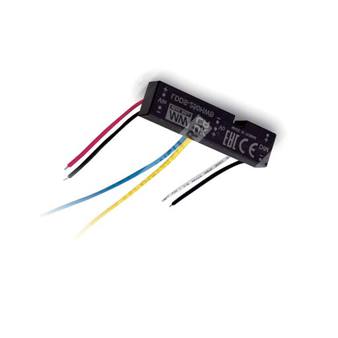

LDDS-1000HWB - понижающий источник постоянного тока для питания светодиодных нагрузок с функциями диммирования и дистанционного управления.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| Серия | LDDS | Серия DC/DC понижающих драйверов светодиодов постоянного тока |
| Номинальный выходной ток | 1000 | 1000 мА |
| Исполнение | H | Серия LDDS-H |
| Исполнение по диммированию | W | Проводное исполнение |
| Функция | B | 3-в-1 диммирование |
Назначение
LDDS-1000HWB представляет собой DC/DC понижающий светодиодный драйвер с источником постоянного тока на выходе. Устройство рассчитано на питание светодиодных цепочек от источника постоянного напряжения и обеспечивает стабилизированный ток 1000 мА при работе в диапазоне входных напряжений 12…56 В DC. Модель поддерживает удаленное включение/выключение и 3-в-1 диммирование.
Особенности
- DC/DC понижающий преобразователь.
- Стабилизированный выходной ток: 1000 мА.
- Диапазон входного напряжения: 12…56 В DC.
- Диапазон выходного напряжения на светодиодную нагрузку: 2…45 В DC.
- Высокая эффективность до 96%.
- Встроенный фильтр ЭМС, соответствие BS EN/EN55015.
- Функции 3-в-1 диммирования и дистанционного ON/OFF.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счет свободной воздушной конвекции.
- Компактное, полностью залитое исполнение.
- Подходит для питания осветительных светодиодных нагрузок.
Применение
- Питание светодиодных светильников от источников постоянного тока.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение на 48 В DC.
- Ландшафтное освещение на 24 В DC.

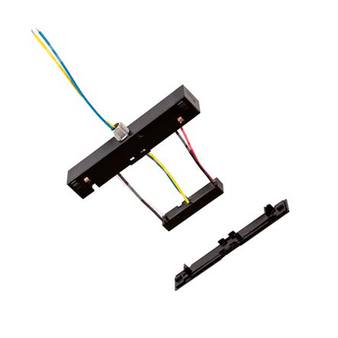

- Для адаптеров трековых шин STUCCHI.
- Для применения в классe III по SELV.
Описание
Серия LDDS-H представляет собой DC/DC LED-драйвер мощностью 45 Вт с выходом постоянного тока. Устройство работает в широком диапазоне входного напряжения 12…56 В DC и доступно в вариантах с номинальным током 250, 300, 350, 500, 700 и 1000 мА. Благодаря высокой эффективности до 96% и исполнению в корпусе с полностью залитой компаундом конструкцией серия предназначена для эффективного отвода тепла и применения в коммерческих трековых светильниках и других установках DC bus lighting.
Электрические параметры
Выход
| Параметр | Значение для LDDS-1000HWB |
| Диапазон выходного тока | 1000 мА |
| Диапазон выходного напряжения | 2…45 В DC |
| Точность выходного тока | ±5% при входном напряжении 48 В DC (или 24 В DC) |
| Пульсации и шум | 350 мВ p-p |
| Частота переключения | 40 кГц…1000 кГц |
| Максимальная емкостная нагрузка | 2,2 мкФ |
Вход
| Параметр | Значение для LDDS-1000HWB |
| Диапазон входного напряжения | 12…56 В DC |
| Потребляемый ток при полной нагрузке | 820 мА |
| Потребляемый ток без нагрузки | 6 мА |
| КПД, типовое значение | 96% |
| Тип фильтра | Конденсатор |
Дистанционное включение/выключение и 3-в-1 диммирование
| Параметр | Значение |
| Состояние включения | DIM относительно -Vin: более 2,5…15 В DC или разомкнутая цепь |
| Состояние выключения | DIM относительно -Vin: менее 0,3 В DC или короткое замыкание |
| Диапазон ШИМ-диммирования | 100 Гц…1 кГц |
| Ток при выключении ШИМ-диммирования | 4 мА |
| Типы диммирования | 0…10 В / ШИМ / резисторное |
Защита
| Параметр | Значение |
| Короткое замыкание | Стабилизация на номинальном выходном токе; защита может продолжаться, восстановление автоматическое после устранения неисправности |
| Перегрев | Отключение; восстановление автоматическое после снижения температуры |
| Контроль перегрева | Tj 150 °C, типово, по основной микросхеме управления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+55 °C, при полной нагрузке с учетом кривой дерейтинга |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура и влажность хранения | -55…+125 °C, 10%…95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса | 90 °C |
Надежность и механические данные
| Параметр | Значение |
| MTBF | 650 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 47 × 12 × 7 мм |
| Масса изделия | 9,4 г для LDDS-HWB |
| Материал заливки | Эпоксидная компаундная заливка, UL94-V0 |
Подключение выводов
| Номер вывода | Обозначение | Назначение |
| 1 | -Vin | Вход питания, черный провод |
| 2 | +Vin | Вход питания, красный провод |
| 3 | DIM(-) | Подключить к -Vin; управляющий вход ON/OFF или 3-в-1 диммирования, черный провод |
| 4 | DIM(+) | Управляющий вход ON/OFF или 3-в-1 диммирования, белый провод |
| 5 | +Vout | Выход на светодиоды, желтый провод |
| 6 | -Vout | Выход на светодиоды, синий провод |
Кривые и режимы
Для серии LDDS-H приведены кривые зависимости КПД от количества последовательно включенных светодиодов при входном напряжении 24 В и 48 В для выходных токов 250 мА, 300 мА, 350 мА, 500 мА, 700 мА и 1000 мА. Для LDDS-1000HWB зависимость соответствует варианту 1000 мА.
Упаковка
| Параметр | Значение |
| Количество в коробке | 36 шт. |
| Масса коробки | 0,43 кг |
| Количество коробок в картоне | 12 |
| Масса картонной коробки | 6 кг |
| Размеры транспортной коробки | 620 × 230 × 230 мм |
Примечания
| 1 | Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре 25 °C, влажности 70% RH, если не оговорено иное. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ. |
| 3 | Испытательные условия: вход 48 В DC, выход 36 В DC без диммирования. |
| 4 | Выходное напряжение всегда должно быть на 4 В выше входного напряжения постоянного тока. |
| 5 | Выход LDDS-H не должен быть соединен со входом того же устройства или с выходом других источников. |
