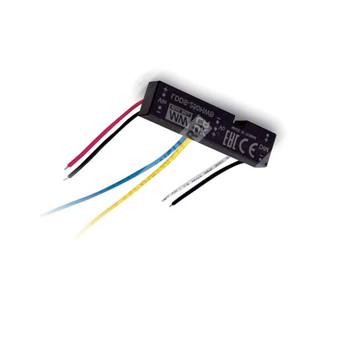

LDDS-250HW - понижающий DC/DC драйвер постоянного тока для светодиодных нагрузок с удалённым включением и регулировкой яркости.
Краткое описание
Серия LDDS-H представляет собой понижающий DC/DC драйвер светодиодов с стабилизацией выходного тока. Модель LDDS-250HW рассчитана на номинальный выходной ток 250 мА, предназначена для питания последовательных светодиодных цепочек от источника постоянного напряжения и обеспечивает высокую эффективность, встроенный EMI-фильтр, защиту от короткого замыкания и перегрева, а также функции удалённого ON/OFF и регулировки яркости в исполнении с проводным подключением.
Расшифровка партномера
| Элемент обозначения | Значение |
| LDDS | Серия понижающих драйверов светодиодов постоянного тока |
| 250 | Номинальный выходной ток 250 мА |
| H | Серия LDDS-H |
| W | Проводное исполнение |
| Пустая позиция после суффикса | Удалённое ON/OFF управление |
Особенности
- Понижающий DC/DC преобразователь.
- Стабилизированный выходной ток 250 мА.
- Широкий диапазон входного напряжения: 12–56 В DC.
- Широкий диапазон выходного напряжения светодиодной цепи: 2–45 В DC.
- Высокий КПД, до 96%.
- Встроенный EMI-фильтр, соответствие BS EN/EN55015.
- Функции 3-в-1 диммирования и удалённого ON/OFF управления.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счёт естественной конвекции.
- Компактное полностью залитое исполнение.
- Подходит для управления осветительными светодиодными нагрузками.
Области применения
- Питание светодиодных светильников от источника постоянного напряжения.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение на 48 В DC.
- Ландшафтное освещение на 24 В DC.
- Применение с адаптерами для трековых систем.
- Применение в установках класса III (SELV).
Параметры
Выход
| Параметр | Значение |
| Номинальный выходной ток | 250 мА |
| Диапазон регулирования тока серии | 250 / 300 / 350 / 500 / 700 / 1000 мА |
| Диапазон выходного напряжения | 2–45 В DC |
| Точность выходного тока | ±5% при входном напряжении 48 В DC или 24 В DC |
| Пульсации и шум | 150 мВ п-п |
| Рабочая частота переключения | 40 кГц ~ 1000 кГц |
| Максимальная внешняя ёмкостная нагрузка | 2,2 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 12–56 В DC |
| Потребляемый ток, полная нагрузка | 200 мА |
| Потребляемый ток, без нагрузки | 6 мА |
| Фильтр | Конденсатор |
Удалённое ON/OFF и диммирование
| Параметр | Значение |
| Управление ON/OFF | Не подключать, если не используется |
| Включение при диммировании | DIM относительно -Vin: >2,5–15 В DC или разомкнутая цепь |
| Выключение | DIM относительно -Vin: <0,3 В DC или короткое замыкание |
| Частота ШИМ для диммирования | 100 Гц ~ 1 кГц (4 мА при выключении PWM-диммирования) |
| Типы диммирования | 0–10 В / ШИМ / резистивное |
Защита
| Параметр | Значение |
| Короткое замыкание | Ограничение тока до номинального значения, автоматическое восстановление после устранения аварии |
| Перегрев | Отключение, восстановление после снижения температуры |
| Температура срабатывания | Tj 150°C тип., контроль по основной микросхеме |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+55°C (с учётом дерейтирования) при полной нагрузке |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура и влажность хранения | -55…+125°C, 10%…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
| Максимальная температура корпуса | 90°C |
Надёжность и соответствие
| Параметр | Значение |
| MTBF | 650 тыс. ч минимум, MIL-HDBK-217F (25°C) |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | Одобрено по EAC TP TC 020/2011 |
Механические данные
| Параметр | Значение |
| Габариты | 47 × 12 × 7 мм |
| Габариты в дюймах | 1,85 × 0,47 × 0,28" |
| Масса одного изделия | 9,5 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Тип монтажа | Проводное исполнение |
Упаковка
| Параметр | Значение |
| Количество в коробке | 36 шт. |
| Масса коробки | 0,43 кг |
| Количество коробок в картоне | 12 |
| Масса картонной упаковки | 6 кг |
| Размеры картонной коробки | 620 × 230 × 230 мм |
Механическое исполнение и выводы
Назначение выводов:
| Номер вывода | Обозначение | Назначение |
| 1 | -Vin | Вход питания, чёрный провод; не соединять с -Vout |
| 2 | +Vin | Вход питания, красный провод |
| 3 | DIM(-) | Подключение к -Vin; управление ON/OFF или 3-в-1 диммирование |
| 4 | DIM(+) | Для управления ON/OFF или 3-в-1 диммирования |
| 5 | +Vout | Плюс светодиодной нагрузки, жёлтый провод |
| 6 | -Vout | Минус светодиодной нагрузки, синий провод |
Примечания
| № | Примечание |
| 1 | Все параметры указаны при номинальном входном напряжении 48 В DC, номинальной нагрузке, температуре 25°C и влажности 70% RH, если не оговорено иначе. |
| 2 | Пульсации и шум измеряются на 20 МГц полосе пропускания с использованием 12-дюймовой витой пары, завершённой конденсатором 0,1 мкФ. |
| 3 | Условия испытаний: вход 48 В DC, выход 36 В DC без диммирования. |
| 4 | Выходное напряжение всегда должно быть ниже на 4 В относительно входного напряжения постоянного тока. |
| 5 | Выход LDDS-H не следует подключать к входу того же изделия или к выходу других источников. |
