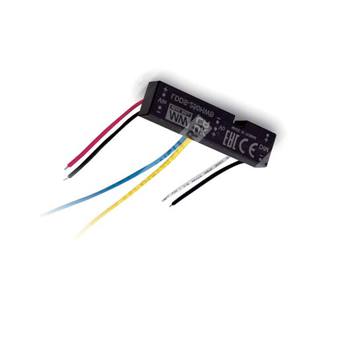

LDDS-300HW - понижающий DC-DC драйвер светодиодов постоянного тока на 300 мА с дистанционным включением и регулировкой яркости.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | LDDS | Понижающий DC-DC драйвер светодиодов постоянного тока |
| Номинальный выходной ток | 300 | 300 мА |
| Исполнение | H | Серия LDDS-H |
| Способ управления | W | Проводное исполнение |
| Функциональный индекс | HW | Модификация с дистанционным включением/выключением и 3-в-1 диммированием |
Назначение и особенности
LDDS-300HW представляет собой понижающий DC-DC источник постоянного тока для питания светодиодных нагрузок. Изделие работает от широкого диапазона входного напряжения 12…56 В DC, формирует стабилизированный выходной ток 300 мА и предназначено для применения в системах светодиодного освещения, в том числе на трековых адаптерах, в коммерческом и транспортном светодиодном освещении, а также в низковольтных DC системах.
Модель относится к серии LDDS-H и поддерживает дистанционное включение/выключение, а также 3-в-1 диммирование: 0…10 В, PWM и резистивное управление. Конструкция выполнена в компактном полностью залитом корпусе с естественным воздушным охлаждением. Для устройства заявлена высокая эффективность, встроенный EMI-фильтр и соответствие требованиям по электромагнитной совместимости и безопасности, указанным в документе.
Особенности
- Понижающий DC-DC преобразователь.
- Стабилизированный выходной ток 300 мА.
- Широкий диапазон входного напряжения 12…56 В DC.
- Диапазон выходного напряжения светодиодной цепи 2…45 В DC.
- Высокая эффективность до 95% для исполнения 300 мА.
- Встроенный EMI-фильтр.
- Дистанционное включение/выключение.
- 3-в-1 диммирование: 0…10 В, PWM, резистор.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение свободной конвекцией воздуха.
- Компактный размер и полная заливка компаундом.
- Подходит для питания осветительных светодиодов.
Применение
- Питание от DC-аккумуляторных источников.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение 48 В DC.
- Ландшафтное освещение 24 В DC.

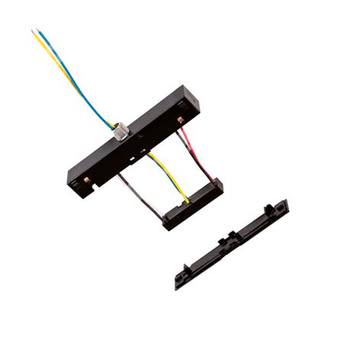

- Для трековых адаптеров.
- Для применения в класс III, SELV.
Описание
Серия LDDS-H представляет собой DC-DC светодиодные драйверы с постоянным выходным током и понижающей топологией. LDDS-300HW рассчитан на выходной ток 300 мА и предназначен для работы в диапазоне входного напряжения 12…56 В DC. Благодаря высокой эффективности, достигающей 95% для данной модификации, и корпусу с заливкой компаундом серии обеспечивается эффективный отвод тепла и возможность применения в коммерческом трековом освещении и в DC-шинных световых системах.
Таблица параметров
Выход
| Параметр | Значение |
| Диапазон выходного тока | 300 мА |
| Диапазон выходного напряжения | 2…45 В DC |
| Точность выходного тока | ±5% при входном напряжении 48 В DC или 24 В DC |
| Пульсации и шум | 150 мВ p-p |
| Частота переключения | 40 кГц…1000 кГц |
| Максимальная внешняя емкостная нагрузка | 2,2 мкФ |
| КПД, тип. | 95% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 12…56 В DC |
| Потребляемый ток при полной нагрузке | 250 мА |
| Потребляемый ток без нагрузки | 6 мА |
| Фильтр | Конденсаторный |
Дистанционное включение/выключение и диммирование
| Параметр | Значение |
| Дистанционное включение при активном диммировании | DIM относительно -Vin: более 2,5…15 В DC или разомкнутая цепь |
| Дистанционное выключение | DIM относительно -Vin: менее 0,3 В DC или короткое замыкание |
| Частота PWM-сигнала | 100 Гц…1 кГц |
| Ток при PWM-диммировании в выключенном состоянии | 4 мА |
| Типы диммирования | 0…10 В / PWM / резистор |
| Источник тока для цепи диммирования | 200 мкА |
Защита
| Параметр | Значение |
| Короткое замыкание | Ограничение тока на номинальном уровне, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение, автоматическое восстановление после снижения температуры |
| Контроль перегрева | Tj 150 °C тип. на основном управляющем ИС |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+55 °C, с учётом дерейтинг-кривой при полной нагрузке |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура и влажность хранения | -55…+125 °C, 10%…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
| Максимальная температура корпуса | 90 °C |
Надёжность
| Параметр | Значение |
| MTBF | 650 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр | Значение |
| Размеры корпуса | 47 × 12 × 7 мм |
| Размеры корпуса в дюймах | 1,85 × 0,47 × 0,28" |
Подключение выводов
| Номер вывода | Обозначение | Назначение |
| 1 | -Vin | Отрицательный вход питания, не подключать к -Vout |
| 2 | +Vin | Положительный вход питания постоянного тока |
| 3 | DIM(-) | Подключить к -Vin; управление включением/выключением или 3-в-1 диммирование |
| 4 | DIM(+) | Не подключать к -Vout |
| 5 | +Vout | Плюс светодиодной цепи |
| 6 | -Vout | Минус светодиодной цепи |
Примечания
| 1 | Все параметры указаны при нормальном входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" и терминатора 0,1 мкФ. |
| 3 | Испытательные условия: вход 48 В DC, выход 36 В DC без диммирования. |
| 4 | Выходное напряжение всегда понижается на 4 В относительно входного напряжения постоянного тока. |
| 5 | Выход LDDS-H не должен соединяться со входом того же устройства или с выходом других источников. |
Упаковка
| Параметр | Значение |
| Количество в коробке | 36 шт. |
| Масса коробки | 0,43 кг |
| Количество коробок в картоне | 12 |
| Масса одного картона | 6 кг |
| Размеры картона | 620 × 230 × 230 мм |
Конструктивные данные
| Параметр | Значение |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Тип провода | UL3385, 22AWG, 300 В, 105 °C |
