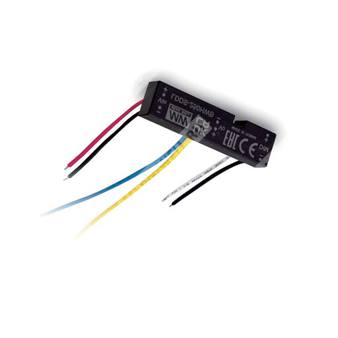

LDDS-300HWB - понижаемый DC/DC драйвер постоянного тока для светодиодных нагрузок с током 300 мА.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDDS | Серия понижаемых DC/DC драйверов постоянного тока для светодиодов |
| 300 | Номинальный выходной ток 300 мА |
| H | Серия LDDS-H |
| W | Проводное исполнение |
| B | Функция диммирования 3 в 1 |
Назначение и особенности
LDDS-300HWB представляет собой понижаемый DC/DC светодиодный драйвер с постоянным выходным током, предназначенный для питания последовательных светодиодных цепочек от источника постоянного напряжения. Модель рассчитана на номинальный ток 300 мА и входит в серию LDDS-H, которая отличается широким входным диапазоном, высокой эффективностью, встроенным EMI-фильтром, а также возможностью дистанционного включения/выключения и управления яркостью по схеме 3 в 1.
Особенности
- Понижающий DC/DC преобразователь.
- Выход постоянного тока: 300 мА.
- Диапазон входного напряжения: 12…56 В DC.
- Диапазон выходного напряжения: 2…45 В DC.
- Высокая эффективность, типично до 95% для версии 300 мА.
- Встроенный EMI-фильтр, соответствие BS EN/EN55015.
- Управление 3 в 1: 0…10 В, ШИМ, резистивное диммирование.
- Функция дистанционного включения/выключения.
- Защита от короткого замыкания и перегрева.
- Компактное полностью залитое исполнение.
- Подходит для освещения на треках и других светодиодных применений.
Применение
- Питание светодиодных светильников от источника постоянного тока.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение на 48 В DC.
- Ландшафтное освещение на 24 В DC.

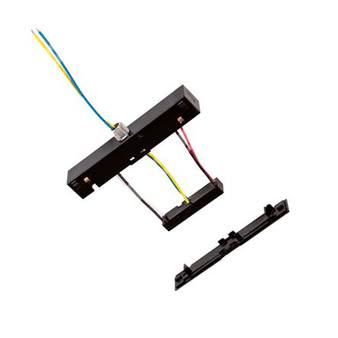

- Применение со STUCCHI track adapters.
- Изделия класса III по SELV.
Описание
Серия LDDS-H — это светодиодные DC/DC драйверы мощностью 45 Вт с постоянным выходным током. LDDS-300HWB работает от источника 12…56 В DC и обеспечивает стабилизированный выходной ток 300 мА. Высокая эффективность и корпус с полной заливкой эпоксидным компаундом, соответствующим UL94-V0, улучшают тепловые характеристики и повышают пригодность изделия для коммерческого трекового и DC-шинного освещения класса III.
Технические параметры
Выход
| Параметр | Значение |
| Диапазон выходного тока | 300 мА |
| Диапазон выходного напряжения | 2…45 В DC |
| Точность выходного тока | ±5% при входном напряжении 48 В DC или 24 В DC |
| Пульсации и шум | 150 мВ п-п |
| Частота преобразования | 40 кГц…1000 кГц |
| Максимальная внешняя емкостная нагрузка | 2,2 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 12…56 В DC |
| Потребляемый ток при полной нагрузке | 250 мА |
| Потребляемый ток без нагрузки | 6 мА |
| Фильтр | Конденсаторный |
Дистанционное включение/выключение и диммирование
| Параметр | Значение |
| Состояние входа управления для включения | DIM относительно -Vin: более 2,5…15 В DC или разомкнутая цепь |
| Состояние входа управления для выключения | DIM относительно -Vin: менее 0,3 В DC или короткое замыкание |
| Частота ШИМ | 100 Гц…1 кГц |
| Ток при отключении по ШИМ | 4 мА |
| Типы диммирования | 0…10 В / ШИМ / резистор |
Защита
| Параметр | Значение |
| Короткое замыкание | Стабилизация на номинальном выходном токе; защита продолжительного действия с автоматическим восстановлением после устранения аварии |
| Перегрев | Tj 150 °C, типично, на основном управляющем IC; отключение с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+55 °C при полной нагрузке, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -55…+125 °C, 10…95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин для осей X, Y, Z |
| Максимальная температура корпуса | 90 °C |
Надежность
| Параметр | Значение |
| MTBF | 650 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия | Соответствие BS EN/EN55015, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 47 × 12 × 7 мм |
| Габаритные размеры в дюймах | 1,85 × 0,47 × 0,28″ |
| Исполнение | Проводное |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Подключение выводов
| Номер вывода | Обозначение | Назначение |
| 1 | -Vin | Вход питания, черный провод; не подключать к -Vout |
| 2 | +Vin | Вход питания, красный провод |
| 3 | DIM(-) | Подключается к -Vin; управление включением/выключением или диммирование 3 в 1 |
| 4 | DIM(+) | Управление включением/выключением или диммирование 3 в 1, белый провод |
| 5 | +Vout | Положительный вывод светодиодной нагрузки, желтый провод |
| 6 | -Vout | Отрицательный вывод светодиодной нагрузки, синий провод |
Примечания
- Все параметры указаны при нормальном входном напряжении 48 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иначе.
- Пульсации и шум измеряются при использовании витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ.
- Тестовый режим: вход 48 В DC, выход 36 В DC без диммирования.
- Выходное напряжение всегда понижается на 4 В относительно входного напряжения DC.
- Выход LDDS-H не следует соединять со входом того же изделия или с выходами других источников.
