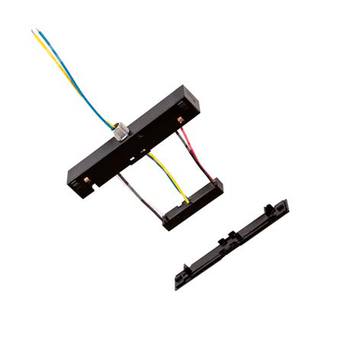

LDDS-350HW - понижающий DC/DC LED-драйвер с стабилизацией тока 350 мА для питания светодиодных нагрузок.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | LDDS | Понижающий источник питания постоянного тока для светодиодов |
| Номинальный выходной ток | 350 | 350 мА |
| Исполнение | H | Серия LDDS-H |
| Выводы | W | Проводное исполнение |
| Функции управления | Blank | Удалённое включение/выключение |
Назначение и особенности
LDDS-H series — это DC/DC понижающий светодиодный драйвер с постоянным выходным током, предназначенный для питания светодиодных цепочек от источников постоянного напряжения. Модель LDDS-350HW относится к исполнению с номинальным током 350 мА и проводным подключением. Устройство рассчитано на работу от широкого диапазона входного напряжения 12–56 В DC и обеспечивает выходное напряжение 2–45 В DC в зависимости от суммарного прямого падения на светодиодной цепи.
Серия ориентирована на светотехнические и промышленно-осветительные решения, включая трековое освещение, портативные светильники, освещение от аккумуляторных источников и низковольтные DC-системы. Встроенный входной EMI-фильтр, высокий КПД и компаундное заполнение корпуса повышают пригодность изделия для компактных и термически нагруженных применений.
Особенности
- DC/DC понижающий преобразователь.
- Стабилизированный выходной ток 350 мА.
- Широкий диапазон входного напряжения 12–56 В DC.
- Диапазон выходного напряжения 2–45 В DC.
- Высокий КПД до 96%.
- Встроенный EMI-фильтр, соответствие BS EN/EN55015.
- Функции 3-в-1 диммирования и удалённого ON/OFF.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактные размеры, полная герметизация компаундом.
- Пригоден для светодиодного освещения.
Применение
- Питание от DC-источников для светотехники.
- Портативные светильники.
- Коммерческое освещение.
- Трековое освещение на 48 В DC.
- Ландшафтное освещение на 24 В DC.
- Переходники для трековых систем.
- Применение в оборудовании класса III (SELV).
Основные электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон выходного тока | 350 мА |
| Диапазон выходного напряжения | 2–45 В DC |
| Точность выходного тока | ±5% при входном напряжении 48 В DC (или 24 В DC) |
| Пульсации и шум | 200 мВ пик-пик |
| Частота переключения | 40 кГц ~ 1000 кГц |
| Максимальная ёмкостная нагрузка | 2,2 мкФ |
| КПД, тип. | 95% |
| Потребляемый ток от источника питания, полная нагрузка | 300 мА |
| Потребляемый ток от источника питания, без нагрузки | 6 мА |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 12–56 В DC |
| Потребляемый ток при полной нагрузке | 300 мА |
| Потребляемый ток без нагрузки | 6 мА |
| Фильтр | Конденсатор |
Удалённое включение/выключение и диммирование
| Параметр | Значение |
| Подключение, если функция не используется | Оставить разомкнутым |
| Включение при управлении диммированием | DIM относительно -Vin: более 2,5–15 В DC или разомкнутая цепь |
| Выключение | DIM относительно -Vin: менее 0,3 В DC или короткое замыкание |
| Частота ШИМ-сигнала | 100 Гц ~ 1 кГц |
| Уровень тока при выключении ШИМ | 4 мА |
| Способы диммирования | 0–10 В / ШИМ / резистор |
Защиты
| Параметр | Значение |
| Короткое замыкание | Ограничение выходного тока на номинальном уровне; восстановление автоматическое после устранения аварии |
| Перегрев | Отключение; восстановление после снижения температуры |
| Контроль перегрева | Tj 150 °C тип. (IC1), детектирование на основном управляющем ИС |
| Температурный режим защиты | Защита с автоматическим возвратом |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+55 °C, с учётом кривой дерейтирования при полной нагрузке |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -55…+125 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. на оси X, Y, Z |
| Максимальная температура корпуса | 90 °C |
Надёжность и механические данные
| Параметр | Значение |
| MTBF | 650 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 47 × 12 × 7 мм |
| Масса | 9,5 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Соответствие стандартам по безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия ЭМС | BS EN/EN55015, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
Конструкция и подключение выводов
| Номер вывода | Обозначение | Назначение |
| 1 | -Vin (чёрный) | Отрицательный вход питания; не подключать к -Vout |
| 2 | +Vin (красный) | Положительный вход питания постоянного тока |
| 3 | DIM(-) (чёрный) | Подключить к -Vin; вход управления ON/OFF или 3-в-1 диммирования |
| 4 | DIM(+) (белый) | Управление ON/OFF или 3-в-1 диммирования |
| 5 | +Vout (жёлтый) | Положительный вывод нагрузки LED |
| 6 | -Vout (синий) | Отрицательный вывод нагрузки LED |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются при полосе 20 МГц, с использованием витой пары длиной 12 дюймов и 0,1 мкФ конденсатора.
- Испытательное условие: вход 48 В DC, выход 36 В DC без диммирования.
- Выходное напряжение всегда должно быть на 4 В выше входного напряжения DC.
- Выход LDDS-H не должен соединяться со входом того же или другого источника.
Сведения по упаковке
| Параметр | Значение |
| Количество в коробке | 36 шт. |
| Масса коробки | 0,43 кг |
| Количество коробок в картонной упаковке | 12 |
| Масса картонной упаковки | 6 кг |
| Размеры транспортного короба | L620 × W230 × H230 мм |
Дополнительные сведения по исполнению
Проводное исполнение серии обозначается как LDDS-HW. Для модели LDDS-350HW согласно структуре серии характерны удалённое включение/выключение и проводное подключение. Входные провода и выводы нагрузки выполнены в цветовой кодировке: чёрный, красный, белый, жёлтый и синий.
