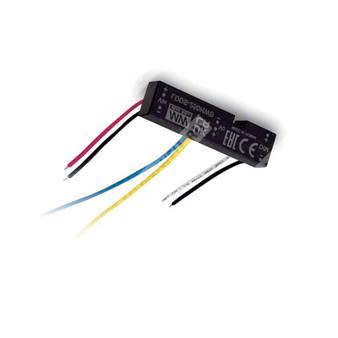

LDDS-350HWB - понижающий DC/DC драйвер постоянного тока для питания светодиодов с диммированием и дистанционным управлением.
Расшифровка партномера
| LDDS | Серия DC/DC драйверов постоянного тока для светодиодов |
| 350 | Номинальный выходной ток 350 мА |
| H | Исполнение серии LDDS-H |
| W | Проводное исполнение |
| B | Функция 3-в-1 диммирования |
Назначение и особенности
LDDS-350HWB представляет собой компактный DC/DC понижающий источник тока для питания светодиодов с постоянным выходным током. Устройство рассчитано на работу от источника постоянного напряжения 12–56 В DC и обеспечивает стабилизированный ток 350 мА на нагрузке светодиодов. Серия предназначена для применения в трековом, коммерческом и архитектурном светодиодном освещении, а также в других установках на постоянном напряжении.
Модель поддерживает удалённое включение/выключение и 3-в-1 диммирование: 0–10 В, PWM и резистивное управление. Конструкция выполнена в полностью залитом корпусе, что повышает устойчивость к внешним воздействиям и улучшает теплоотвод. Имеется встроенный EMI-фильтр, а также защита от короткого замыкания и перегрева.
Характеристики
Выходные параметры
| Номинальный выходной ток | 350 мА |
| Диапазон выходного тока | 350 мА |
| Диапазон выходного напряжения | 2–45 В DC |
| Точность выходного тока | ±5% при входном напряжении 48 В DC или 24 В DC |
| Пульсации и шум | 200 мВ п-п |
| Частота преобразования | 40 кГц – 1000 кГц |
| Максимальная внешняя ёмкостная нагрузка | 2,2 мкФ |
| Тип стабилизации | Стабилизация по току на номинальном выходном токе |
Входные параметры
| Диапазон входного напряжения | 12–56 В DC |
| Потребляемый ток при полной нагрузке | 300 мА |
| Потребляемый ток без нагрузки | 6 мА |
| КПД | 96% |
| Входной фильтр | Конденсатор |
Удалённое включение/выключение и диммирование
| Состояние включения | DIM относительно -Vin: более 2,5–15 В DC или разомкнутая цепь |
| Состояние выключения | DIM относительно -Vin: менее 0,3 В DC или короткое замыкание |
| Частота ШИМ-диммирования | 100 Гц – 1 кГц |
| Ток при отключении ШИМ-диммирования | 4 мА |
| Виды диммирования | 0–10 В / PWM / резистор |
| Режим 3-в-1 | Поддерживается |
Защита
| Короткое замыкание | Ограничение до номинального выходного тока; восстановление после устранения аварии автоматическое |
| Перегрев | Отключение с автоматическим восстановлением после снижения температуры |
| Температура срабатывания защиты | Tj 150 °C тип. на основном управляющем ИС |
Условия эксплуатации и окружающая среда
| Рабочая температура | −40…+55 °C, при полной нагрузке с учётом кривой дерейтирования |
| Рабочая влажность | 20%–90% RH, без конденсации |
| Температура и влажность хранения | −55…+125 °C, 10%–95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса при работе | 90 °C |
Надёжность и соответствие
| MTBF | 650 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Стандарты по EMC излучению | Соответствие BS EN/EN55015, EAC TP TC 020 |
| Стандарты по EMC помехоустойчивости | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | Соответствие EAC TP TC 020/2011 |
Габариты и конструкция
| Размеры | 47 × 12 × 7 мм |
| Размеры в дюймах | 1,85 × 0,47 × 0,28" |
| Масса одного изделия | 9,4 г для LDDS-HWB |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Исполнение корпуса | Полностью залитый, компактный |
Назначение выводов
| Вывод 1 | -Vin, чёрный провод |
| Вывод 2 | +Vin, красный провод |
| Вывод 3 | DIM(-), чёрный провод, подключить к -Vin |
| Вывод 4 | DIM(+), белый провод, управление включением/выключением или 3-в-1 диммирование |
| Вывод 5 | +Vout, жёлтый провод, подключение к светодиодной нагрузке |
| Вывод 6 | -Vout, синий провод, подключение к светодиодной нагрузке |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Пульсации и шум измерены при помощи витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ.
- Испытательный режим: вход 48 В DC, выход 36 В DC, без диммирования.
- Выходное напряжение всегда должно быть на 4 В выше входного постоянного напряжения.
- Выход LDDS-H не должен подключаться к входу того же изделия или к выходу другого источника.
- Если функция диммирования не используется, вывод DIM оставить разомкнутым.
Области применения
- Питание светодиодных светильников от источников постоянного напряжения
- Трековое освещение постоянного напряжения 48 В DC
- Коммерческое освещение
- Портативные осветительные системы
- Освещение от аккумуляторных источников
- Ландшафтное освещение 24 В DC

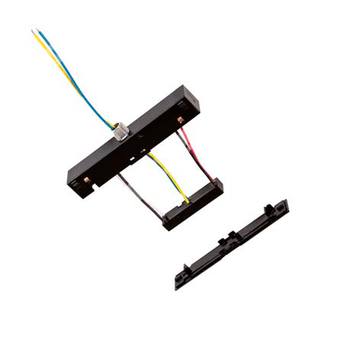

- Применение со STUCCKHI адаптерами для трековых систем
- Класс III SELV-применения
