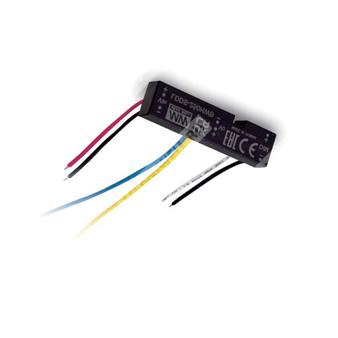

LDDS-500HW - понижаемый DC/DC LED-драйвер с постоянным выходным током 500 мА для светодиодных цепочек.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDDS | Серия DC/DC драйверов светодиодов с понижающим преобразованием и стабилизацией тока |
| 500 | Номинальный выходной ток 500 мА |
| H | Серия LDDS-H |
| W | Проводное исполнение |
| B | Вариант с функцией диммирования 3 в 1 |
| Отсутствие B | Удалённое включение/выключение |
Назначение и особенности
LDDS-500HW представляет собой компактный DC/DC понижающий драйвер светодиодов с постоянной стабилизацией тока. Устройство предназначено для питания последовательных светодиодных цепочек от источника постоянного напряжения с более высоким уровнем, обеспечивая стабилизированный ток 500 мА на выходе.
Модуль рассчитан на применение в светотехнических системах на транспорте, в коммерческом и архитектурном освещении, а также в решениях на постоянном токе с питанием от аккумуляторных или распределённых DC-шин.
Свойства и особенности
- Понижающий DC/DC преобразователь для светодиодной нагрузки.
- Стабилизация выходного тока.
- Номинальный ток: 500 мА.
- Широкий диапазон входного напряжения: 12 ~ 56 В DC.
- Диапазон выходного напряжения: 2 ~ 45 В DC.
- Высокий КПД: тип. 95%.
- Встроенный EMI-фильтр, соответствие требованиям BS EN/EN55015.
- Функция удалённого ON/OFF.
- Поддержка диммирования 3 в 1: 0 ~ 10 В, PWM и резистивное управление.
- Компактное полностью залитое исполнение.
- Охлаждение за счёт свободной конвекции воздуха.
- Подходит для питания цепочек светодиодов в классе III, SELV-применениях.
Описание
Серия LDDS-H представляет собой драйверы светодиодов постоянного тока мощностью 45 Вт. Устройства работают от источника 12 ~ 56 В DC и выпускаются в вариантах с номинальным током 250, 300, 350, 500, 700 и 1000 мА. Благодаря высокой эффективности до 96% и корпусу с заливкой компаундом серия предназначена для улучшенного теплоотвода и эксплуатации в компактных светотехнических системах.

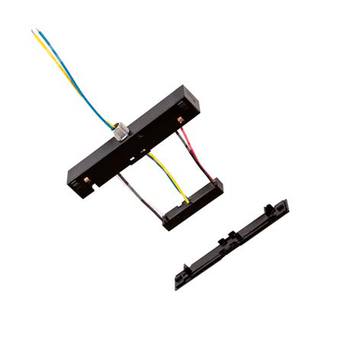

Модель LDDS-500HW относится к исполнению с проводным подключением и удалённым включением/выключением. Конструкция рассчитана на применение в трековых светильниках, освещении от DC-источников и других низковольтных светодиодных системах.
Электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 500 мА |
| Диапазон выходного тока | 500 мА |
| Диапазон выходного напряжения | 2 ~ 45 В DC |
| Точность выходного тока | ±5% при входном напряжении 48 В DC (или 24 В DC) |
| Коэффициент пульсаций и шумов | 350 мВ п-п |
| Рабочая частота преобразования | 40 кГц ~ 1000 кГц |
| Максимальная внешняя ёмкостная нагрузка | 2,2 мкФ |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 12 ~ 56 В DC |
| Потребляемый ток при полной нагрузке | 400 мА |
| Потребляемый ток без нагрузки | 6 мА |
| Фильтр | Конденсатор |
Управление и диммирование
| Параметр | Значение |
| Удалённое включение/выключение | Оставить открытым, если функция не используется |
| Включение при управлении диммированием | DIM относительно -Vin: более 2,5 ~ 15 В DC или разомкнутая цепь |
| Выключение при управлении диммированием | DIM относительно -Vin: менее 0,3 В DC или короткое замыкание |
| Частота PWM | 100 ~ 1000 Гц |
| Ток источника PWM | 4 мА при отключении PWM-диммирования |
| Типы диммирования | 0 ~ 10 В / PWM / резистор |
| Ток источника для диммирования | 200 мкА |
Защиты
| Параметр | Значение |
| Короткое замыкание | Ограничение до номинального выходного тока, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение с автоматическим восстановлением после снижения температуры |
| Контроль перегрева | Tj 150°C тип. на основном управляющем ИС |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40 ~ +55 °C, с учётом кривой дерейтирования при полной нагрузке |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -55 ~ +125 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Максимальная температура корпуса при работе | 90 °C |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 650 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 47 × 12 × 7 мм |
| Масса одного изделия | 9,5 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Упаковка | 36 шт./коробка; 0,43 кг/коробка; 12 коробок в картоне; 6 кг/картон |
Сертификация и соответствие
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
Механическое исполнение
| Параметр | Значение |
| Тип исполнения | Проводное |
| Типоразмер проводов | UL3385 22 AWG / 300 В / 105 °C |
| Длина проводов входа | 150 ±10 мм |
| Длина проводов выхода | 50 ±10 мм |
Назначение выводов
| Номер вывода | Обозначение | Назначение |
| 1 | -Vin | Не подключать к -Vout |
| 2 | +Vin | Вход питания постоянного тока |
| 3 | DIM(-) | Подключить к -Vin; управление ON/OFF или диммирование 3 в 1 |
| 4 | DIM(+) | Не подключать к -Vout |
| 5 | +Vout | Плюс светодиодной нагрузки |
| 6 | -Vout | Минус светодиодной нагрузки |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, 25 °C и влажности 70% RH, если не указано иначе.
- Пульсации и шумы измеряются при полосе 20 МГц, на выходе с помощью 12-дюймовой витой пары, завершённой конденсатором 0,1 мкФ.
- Испытательное условие: 48 В DC вход, 36 В DC выход без диммирования.
- Выходное напряжение всегда понижается на 4 В относительно входного напряжения постоянного тока.
- Выход драйвера LDDS-H не следует соединять со входом этого же устройства или с выходом других источников.
