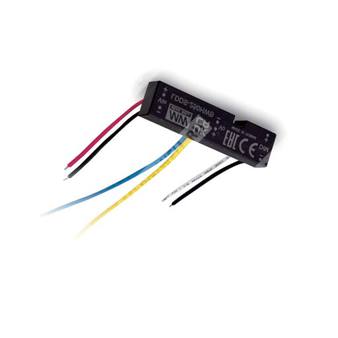

LDDS-500HWB - понижающий DC/DC драйвер постоянного тока для светодиодов с функциями диммирования и удалённого включения/выключения.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LDDS | Серия понижающих DC/DC драйверов постоянного тока для светодиодов |
| 500 | Номинальный выходной ток 500 мА |
| H | Серия LDDS-H |
| W | Проводное исполнение |
| B | Функция 3-в-1 диммирования |
Краткое назначение
LDDS-500HWB представляет собой компактный герметизированный понижающий преобразователь постоянного напряжения в стабилизированный постоянный ток для питания светодиодных цепочек, рассчитанный на работу от источников 12–56 В DC.
Особенности
- Понижающий DC/DC преобразователь.
- Стабилизированный выходной ток: 500 мА.
- Широкий диапазон входного напряжения: 12–56 В DC.
- Широкий диапазон выходного напряжения светодиодной цепи: 2–45 В DC.
- Высокий КПД: до 95% для исполнения 500 мА.
- Встроенный EMI-фильтр, соответствие BS EN/EN55015.
- Функция 3-в-1 диммирования и дистанционного включения/выключения.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактное полностью залитое исполнение.
- Подходит для применения в системах освещения.
Применение
- Питание светодиодных светильников от аккумуляторных источников постоянного тока.
- Портативное освещение.
- Коммерческое освещение.
- 48-вольтовое трековое освещение.
- 24-вольтовое ландшафтное освещение.

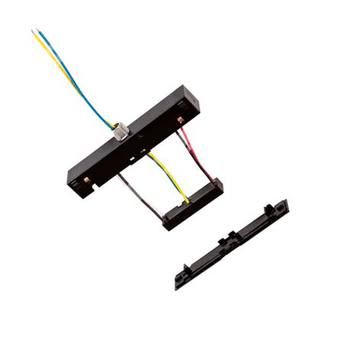

- Переходники и адаптеры для трековых систем.
- Светодиодные системы класса III (SELV).
Описание
Серия LDDS-H — это светодиодные DC/DC драйверы понижающего типа с выходом стабилизированного тока. Исполнение LDDS-500HWB рассчитано на номинальный ток 500 мА и предназначено для питания последовательных светодиодных сборок. Устройство работает в диапазоне входного напряжения 12–56 В DC и обеспечивает стабилизацию тока при изменении числа светодиодов в пределах допустимого выходного напряжения.
Модель относится к проводному исполнению и поддерживает функцию 3-в-1 диммирования: ШИМ, аналоговое управление 0–10 В и управление резистором. Дополнительно предусмотрена функция дистанционного включения/выключения. Конструкция выполнена в компактном полностью залитом корпусе, что повышает устойчивость к внешним воздействиям и улучшает тепловой режим при эксплуатации в осветительных системах.
Электрические параметры
Выход
| Номинальный выходной ток | 500 мА |
| Диапазон выходного напряжения | 2–45 В DC |
| Точность выходного тока | ±5% при входном напряжении 48 В DC (или 24 В DC) |
| Пульсации и шум | 350 мВ п-п |
| Частота переключения | 40 кГц – 1000 кГц |
| Максимальная ёмкостная нагрузка | 2,2 мкФ |
Вход
| Диапазон входного напряжения | 12–56 В DC |
| Потребляемый ток при полной нагрузке | 400 мА |
| Потребляемый ток без нагрузки | 6 мА |
| Фильтр | Конденсатор |
Удалённое включение/выключение и диммирование
| Состояние включения при управлении диммированием | DIM относительно -Vin: более 2,5–15 В DC или разомкнутая цепь |
| Состояние выключения | DIM относительно -Vin: менее 0,3 В DC или короткое замыкание |
| Частота ШИМ-сигнала | 100 Гц – 1 кГц |
| Ток при выключении диммирования | 4 мА |
| Диапазон 3-в-1 диммирования | 0–10 В / ШИМ / резистор |
Защиты
| Короткое замыкание | Ток стабилизируется на номинальном выходном значении; после устранения неисправности восстановление автоматическое |
| Перегрев | Отключение с автоматическим восстановлением после снижения температуры |
| Температура срабатывания перегрева | Tj 150 °C, типовое значение, контроль по основному ИС |
Параметры надёжности, среды и механики
Эксплуатация и хранение
| Рабочая температура | от -40 до +55 °C, при полной нагрузке согласно кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -55 до +125 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, общее время 60 мин по осям X, Y, Z |
| Температура корпуса при работе, максимум | 90 °C |
| Средняя наработка на отказ | 650 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Массо-габаритные параметры
| Габариты | 47 × 12 × 7 мм |
| Габариты в дюймах | 1,85 × 0,47 × 0,28 |
| Масса одного изделия | 9,4 г для LDDS-HWB |
| Исполнение корпуса | Заливка эпоксидным компаундом, класс UL94-V0 |
Упаковка
| Количество в коробке | 36 шт. |
| Масса коробки | 0,43 кг |
| Количество коробок в картоне | 12 |
| Масса картонной упаковки | 6 кг |
Распиновка
| Номер вывода | Обозначение | Назначение |
| 1 | -Vin | Вход питания, не подключать к -Vout |
| 2 | +Vin | Вход питания постоянного тока |
| 3 | DIM(-) | Подключить к -Vin, управление включением/выключением или диммированием |
| 4 | DIM(+) | Не подключать к -Vout |
| 5 | +Vout | Подключение к плюсу светодиодной нагрузки |
| 6 | -Vout | Подключение к минусу светодиодной нагрузки |
Примечания
| 1 | Все параметры указаны при номинальном входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельно подключенного конденсатора 0,1 мкФ. |
| 3 | Тестовые условия: вход 48 В DC, выход 36 В DC без диммирования. |
| 4 | Выходное напряжение всегда должно быть на 4 В DC ниже входного напряжения. |
| 5 | Выход LDDS-H не должен соединяться с входом того же устройства или с выходом других источников. |
Кривые и рабочие зависимости
- Кривая дерейтирования: при повышении температуры окружающей среды доступная нагрузка снижается; для диапазона 250–700 мА и для 1000 мА применяются разные границы.
- Зависимость эффективности от числа светодиодов приведена для выходного тока 250, 300, 350, 500, 700 и 1000 мА при входных напряжениях 24 В и 48 В.
